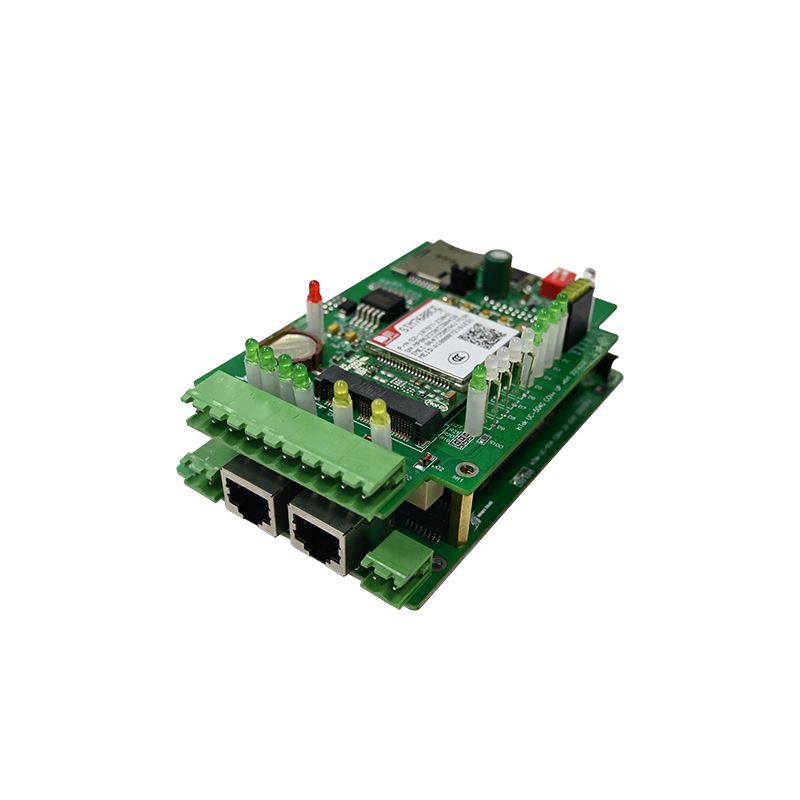

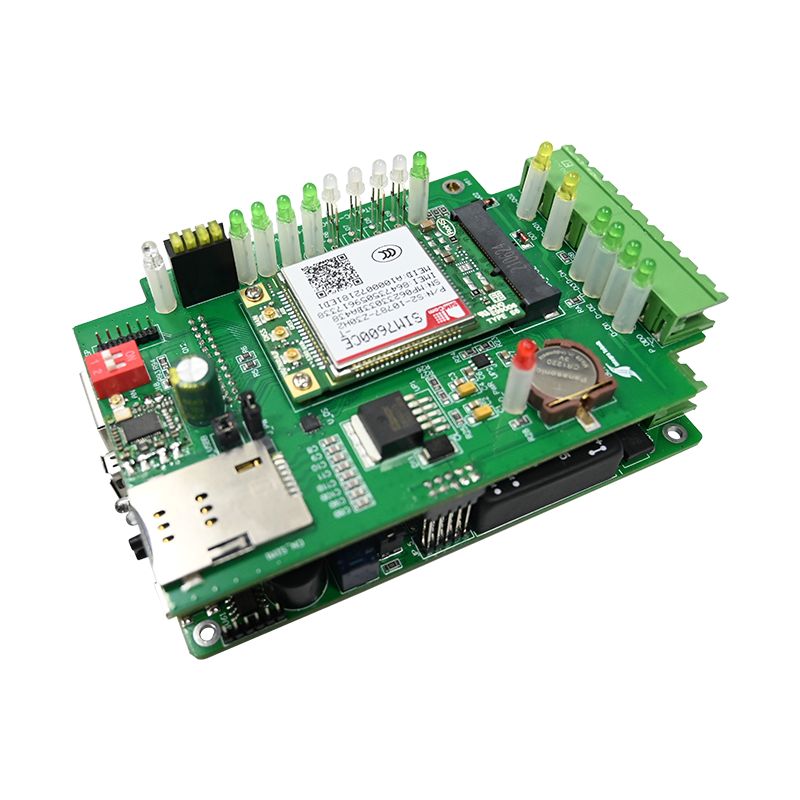

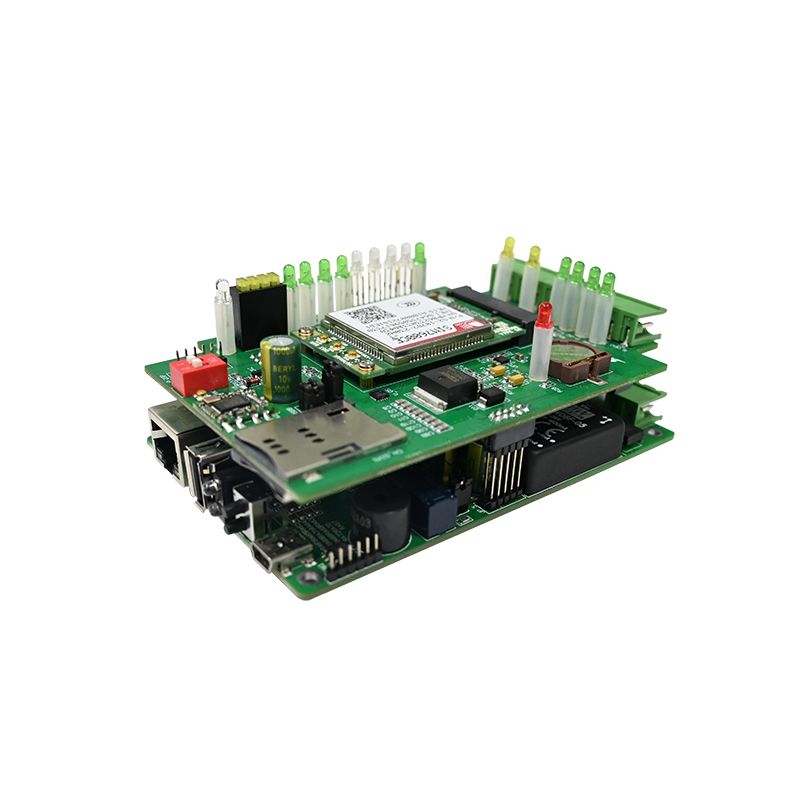

Контроль доступу PCBA

Доступ до UNIXPLOREКерування PCBAрозроблено для брендів обладнання для безпеки, інтеграторів систем контролю доступу та постачальників рішень для інтелектуальних будівель, яким потрібні надійні та масштабовані рішення електронного контролю доступу. Ця PCBA комерційного рівня контролю доступу поєднує швидку обробку автентифікації, стабільне керування ретрансляцією, зашифрований зв’язок і гнучке автономне керування в компактній і міцній платформі PCB.

Що таке PCBA контролю доступу?

PCBA контролю доступу — це електронний мозок у зчитувачах карток, клавіатурах, біометричних сканерах і контролерах дверей. Він обробляє облікові дані, приймає рішення щодо автентифікації та запускає активатори блокування. На відміну від плат загального призначення, PCBA має підтримувати шифрування рівня безпеки, безвідмовну логіку реле та безперебійне живлення під час коротких відключень.

Вибір неправильного PCBA контролю доступу призводить до ударів дверей, які не зачиняються, облікових даних, перевірка яких займає кілька секунд, або повного блокування системи під час періодів високого трафіку.

Основні функції PCBA контролю доступу

• Зчитування облікових даних – Wiegand, OSDP або послідовний вхід із зчитувачів RFID/прихованих карт
• Логіка автентифікації – вбудована база даних (офлайн) або ретрансляція на контролер хоста
• Релейне керування – сухі контактні виходи для магнітних замків або електричних замків
• Моніторинг входу – датчик положення дверей (геркон) і кнопка запиту на вихід (REX).
• Виявлення захисту від несанкціонованого доступу – датчик відкриття корпусу та захист пам’яті від несанкціонованого доступу

Типовий аппликации

Детальні технічні параметри

У наведених нижче специфікаціях представлено плату PCBA для контролю доступу комерційного класу, яка підходить для офісів, квартир і промислових об’єктів.

Електричні характеристики

Інтерфейси введення та виведення

Пам'ять і ємність користувача

Фізичні та екологічні

• Розмір плати – 85 мм x 55 мм (стандарт) або 100 мм x 70 мм (з корпусом)
• Кріплення – чотири отвори 3,5 мм для опор
• Робоча температура – ​​від -20°C до +65°C
• Температура зберігання від -40°C до +85°C
• Стійкість до вологості – від 10% до 90% RH (без конденсації)
• Резервний акумулятор – додаткова літій-іонна 3,7 В або свинцево-кислотна ланцюг зарядки 12 В

Функції безпеки

• Шифрування – AES-128 для зв’язку OSDP
• Виявлення несанкціонованого доступу – відкритий корпус запускає блокування реле та вихід тривоги
• Сторожовий таймер – автоматичний скидання після 5 секунд блокування процесора
• Захист флеш-пам’яті – перевірка контрольної суми під час завантаження

Порівняння цього PCBA контролю доступу

Контроль доступу PCBA FAQ

Ці три запитання задають інтегратори систем безпеки, менеджери об’єктів та інженери апаратного забезпечення, оцінюючи рішення PCBA для контролю доступу.

Запитання 1: Яка різниця між захищеними від збоїв і безвідмовними конфігураціями реле на контролі доступу PCBA, і які я повинен використовувати?

відповідь:Різниця визначає, чи двері замикаються чи розблоковуються під час відключення електроенергії. Захищений від несправності (також називається Power-to-open) означає, що реле має бути під напругою, щоб розблокувати двері. При втраті живлення реле повертається в стан спокою, що утримує двері заблокованими. Це використовується для дверей безпеки, серверних кімнат і зон обробки готівки, де не допустити зловмисників важливіше, ніж легкий вихід. Відмовостійкість (від живлення до блокування) означає, що реле має бути під напругою, щоб заблокувати двері. При зникненні живлення двері автоматично відмикаються. Це вимагається згідно з протипожежними правилами для аварійних виходів, дверей на сходах і будь-якого шляху виходу, куди люди повинні втекти під час відключення електроенергії. Більшість плат контролю доступу PCBA забезпечують реле із сухими контактами, налаштоване як форма C (COM, N/O, N/C). Для безпеки під’єднайте замок до роз’єму N/O. Для безпеки під’єднайте замок до роз’єму N/C. Завжди перевіряйте місцеві протипожежні норми перед вибором – NFPA 101 вимагає безвідмовності на всіх вихідних дверях у комерційних будівлях. Для дверей, які вимагають як безпеки, так і протипожежної відповідності, використовуйте безвідмовний замок і панель резервного живлення від акумулятора, яка забезпечує живлення PCBA контролю доступу протягом 4-8 годин після збою в мережі.

Запитання 2: Чи може цей PCBA для контролю доступу працювати в автономному режимі без підключення до мережі та скільки користувачів він може зберігати локально?

відповідь:так Цей PCBA працює повністю в автономному режимі. Усі облікові дані користувача, розклади доступу та журнали подій зберігаються у вбудованій флеш-пам’яті. Стандартна конфігурація вміщує 1000 користувачів із 10 000 журналів подій без додаткових витрат. Розширена версія (з можливістю оновлення на місці через мікропрограму) містить 10 000 користувачів і 50 000 подій. Для роботи в автономному режимі потрібен пристрій для програмування для початкового завантаження користувачів – або спеціальна головна картка (перша запрограмована картка визначає права адміністратора), дротова клавіатура, підключена до додаткового входу, або тимчасове підключення ноутбука через конфігураційний порт (TTL або RS-232). Після програмування PCBA контролю доступу приймає рішення про автентифікацію локально менш ніж за 50 мілісекунд. Ні хмари, ні хост-ПК, ні кабелю Ethernet не потрібно. Це робить офлайн-проекти PCBA ідеальними для віддалених воріт, будівельних причепів і невеликих офісів, де прокладання мережевих кабелів є недоцільним. Щоб отримати журнали подій з офлайн-дошки, необхідно підключити ноутбук або використати портативний пристрій передачі даних. Для моніторингу в режимі реального часу потрібен мережевий контролер доступу PCBA з Ethernet або Wi-Fi.

Запитання 3: Як підключити зчитувач Wiegand до цієї PCBA контролю доступу та яка максимальна відстань кабелю?

відповідь:Інтерфейс Wiegand використовує три активні сигнали: дані 0 (D0), дані 1 (D1) і земля (GND). Деякі зчитувачі також потребують живлення +12 В. Дотримуйтеся цієї таблиці підключення:

Максимальна відстань кабелю для Wiegand на 12 В залежить від діаметру дроту та ємності кабелю:

Використовуйте багатожильний, екранований кабель з витою парою з дренажним проводом. Щоб уникнути петель заземлення, підключіть екран до заземлення лише на кінці PCBA контролю доступу (ніколи не на зчитувачі). Для відстаней, що перевищують ці обмеження, встановіть повторювач Wiegand або перемкніться на OSDP (RS-485), який надійно досягає 1200 метрів (4000 футів). Завжди тестуйте за допомогою довгого кабелю на стенді перед остаточним встановленням – погіршення сигналу може спричинити переривчасте зчитування карти, яке важко налагодити на місці.

Рекомендації щодо встановлення PCBA контролю доступу

Навіть високоякісний PCBA контролю доступу виходить з ладу, якщо його встановити неправильно. Дотримуйтесь цих вказівок.

Місце встановлення

• Усередині безпечної зони – розмістіть контролер усередині захищеної зони (не над дверима ззовні)
• Висота – від 1,5 до 1,8 метра для доступу з клавіатури під час програмування
• Корпус – використовуйте металеву коробку, що замикається, для комерційних установок
• Відокремлення – тримайте лінії електропередачі змінного струму (120/240 В) на відстані щонайменше 30 см від проводів низької напруги

Інструкції з підключення реле

Поширені помилки підключення

Контрольний список тестування перед розгортанням

Запустіть цю послідовність на кожній друкованій платі керування доступом перед тим, як покинути робочий стіл.

Процедура стендового випробування

1. Застосуйте 12 В постійного струму та виміряйте струм (40-60 мА зазвичай у режимі очікування)
2. Пред’явіть дійсну картку – реле повинно клацнути, а світлодіод змінити стан
3. Виміряйте безперервність між клемами реле N/O (має закритися протягом запрограмованого часу утримання)
4. Пред’явити недійсну картку – реле не повинно спрацювати
5. Активуйте вхід REX – двері мають розблокуватися без облікових даних
6. Відкрийте корпус – тамперний вихід має змінити стан
7. Імітація входу пожежної тривоги – всі безвідмовні реле повинні бути знеструмлені

Критерії «склав/не склав».

Посилання на ключові специфікації

Зберігайте цей блок для довідок із закупівель та проектування.

Контроль доступу PCBA – Комерційний клас

• Вхід: 9-24 В постійного струму, 60 мА в режимі очікування
• Інтерфейс зчитувача: Wiegand 26/34-bit або OSDP (RS-485)
• Кількість користувачів: 1000 (стандарт) / 10 000 (розширений)
• Журнал подій: 10 000 подій
• Реле: Lock (5A) + Aux (2A)
• Входи: датчик дверей, REX, протипожежне блокування
• Робоча температура: від -20°C до +65°C

• Безпека: AES-128, сторожовий таймер, виявлення втручання
