PCBA

Чому UNIXPLORE постачає PCBA промислового рівня для критично важливих програм

Для інженерів і менеджерів із закупівель друкована плата (PCBA) є найбільш чутливим до збоїв компонентом будь-якого електронного продукту.UNIXPLORE, що працює в місті Дунгуань, Китай з 2011 року, побудувала свою репутацію на вузлах, які витримують реальні умови — коливання температури, вібрацію, вологість і безперервну роботу.

На відміну від великих споживчих будинків дощок, UNIXPLORE зосереджується на надійності конкретних застосувань у восьми галузях, від медичного обладнання до автомобільних систем.

Перевага UNIXPLORE під ключ

Один постачальник, який контролює весь ланцюг, усуває вказівку пальцями. UNIXPLORE володіє або безпосередньо керує кожним кроком:

• Проектування та виготовлення друкованої плати – Внутрішня перевірка макета на цілісність сигналу.
• Закупівля компонентів – постачання лише у франчайзингових дистриб’юторів.
• Монтаж SMT і THT – лінії розміщення Panasonic і Yamaha.
• Попереднє програмування – мікроконтролери перепрошивали перед пайкою.
• Функціональне тестування – спеціальні тестові пристосування для кожного продукту.

Виготовлення коробки та кабельний джгут – готовий продукт для роздрібної торгівлі.

Сертифікати, які можна перевірити

UNIXPLORE підтримує чотири активні сторонні сертифікати:

• ISO9001:2015 – повна система управління якістю.
• SGS – незалежна перевірка матеріалів і процесів.
• RoHS – Відповідність вимогам для ринків Європи та Північної Америки.
• UL – Визнаний вузол пожежної безпеки.

Жодна сертифікація не відображається, якщо вона не актуальна. UNIXPLORE публікує дати аудиту за запитом.

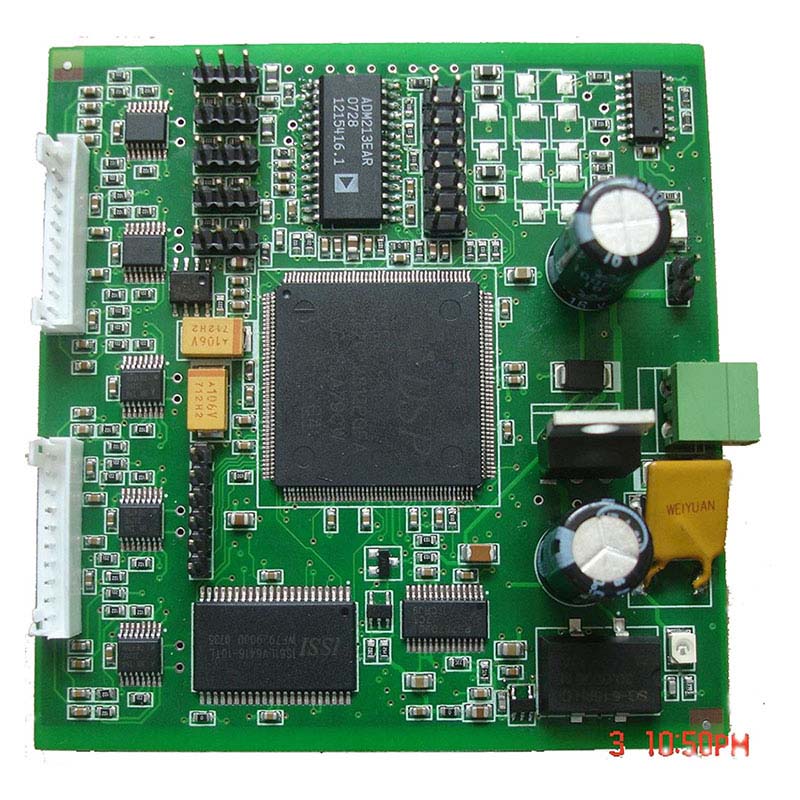

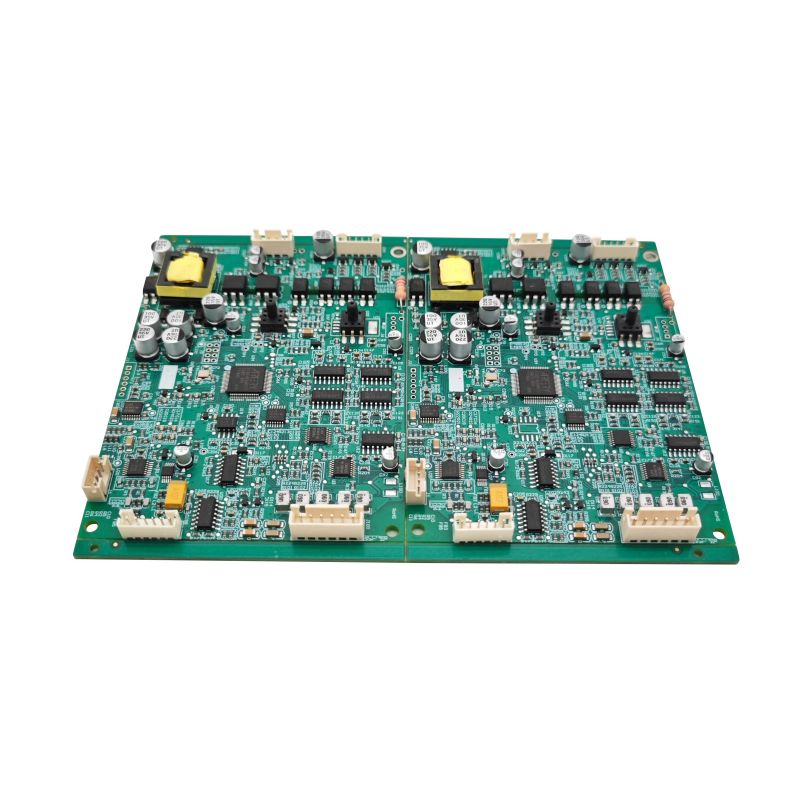

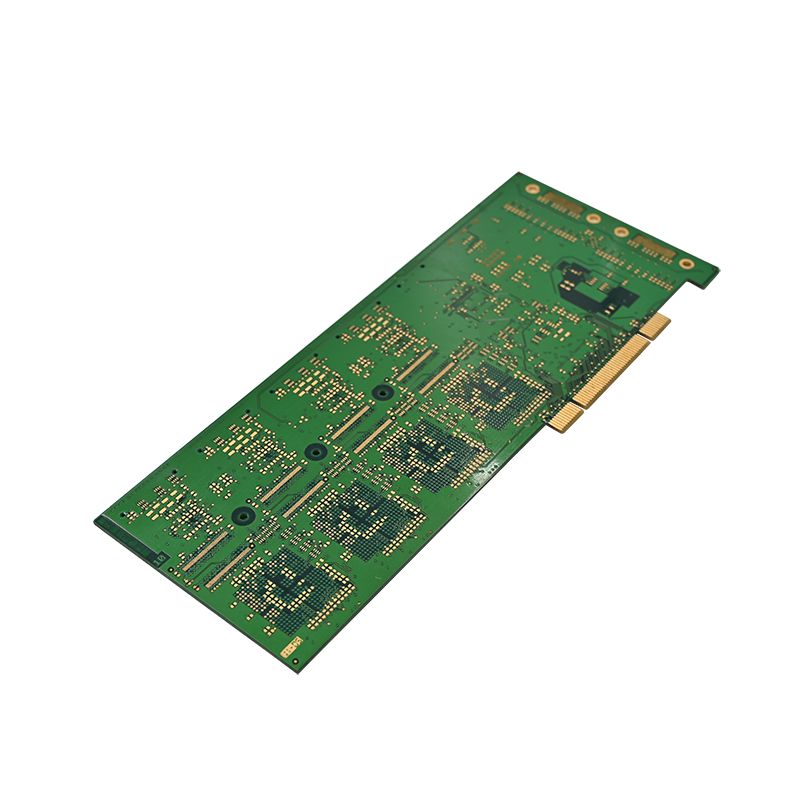

Вісім категорій PCBA для окремих програм від UNIXPLORE

Кожна категорія використовує різні правила проектування, оцінки компонентів і протоколи тестування.

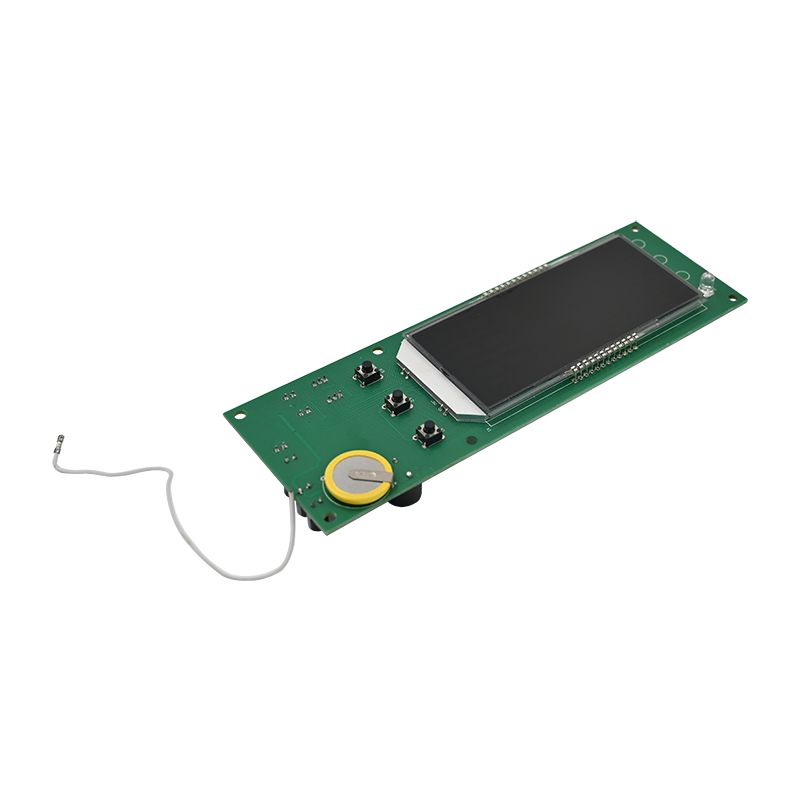

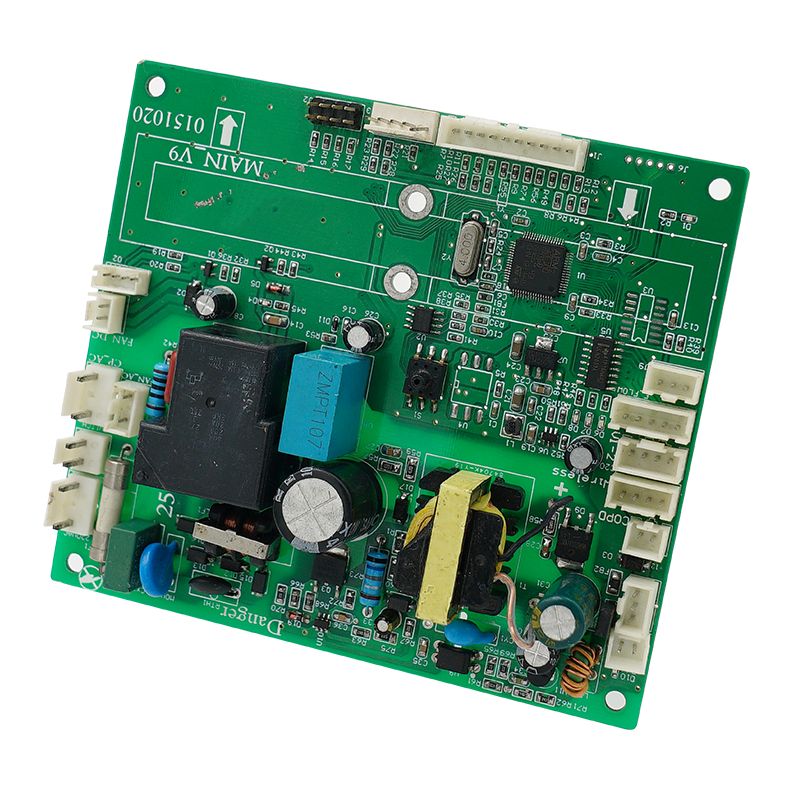

Побутова техніка PCBA

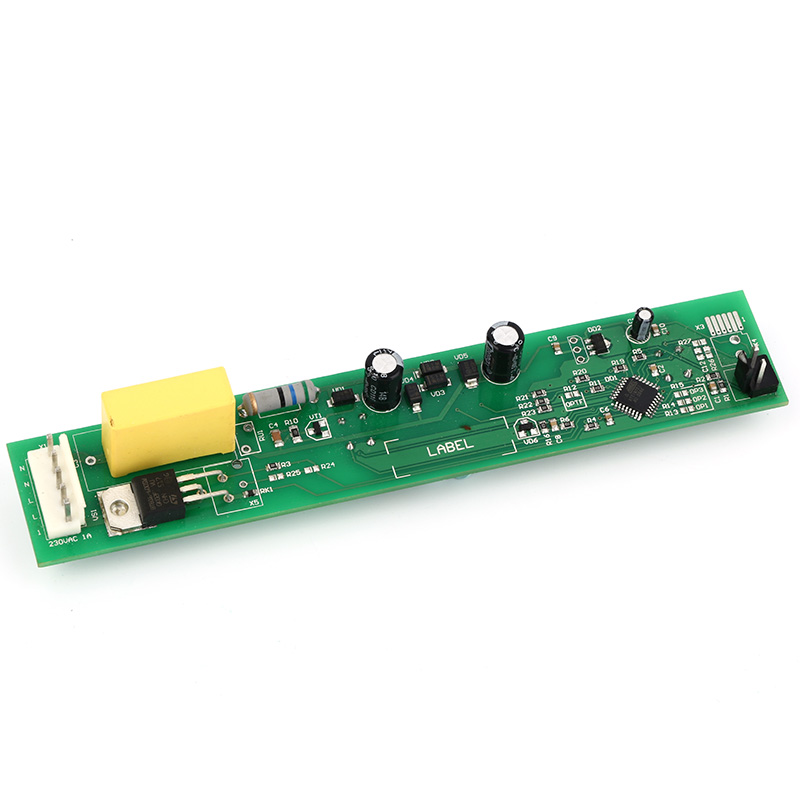

Пральні машини, холодильники, індукційні плити. Потрібне однорідне покриття від пари та залишків миючого засобу. UNIXPLORE додає схеми блокування реле для запобігання скидання мікроконтролера.

Промислове управління PCBA

ПЛК, моторні приводи, регулятори температури. Широкий робочий діапазон (від -30°C до +85°C) із захистом від перенапруг на всіх входах. UNIXPLORE стандартно використовує конденсатори з номінальною температурою 105°C.

Автомобільний PCBA

Внутрішнє освітлення, вікна, підігріви сидінь. Вібростійкість обов'язкова. UNIXPLORE закріплює всі роз’єми за допомогою клею та вказує пасиви автомобільного класу (AEC-Q200).

Споживча електроніка PCBA

Розумні розетки, пульти дистанційного керування, павербанки. Недорогий, але вимагає стабільних паяних з’єднань. UNIXPLORE застосовує 100% автоматизовану оптичну інспекцію (AOI) навіть для серії з низькою маржою.

Медичне обладнання PCBA

Монітори пацієнта, інфузійні насоси, діагностичні прилади. Відстеження компонентів до рівня партії. UNIXPLORE виділяє медичну лінію в окрему чисту зону.

Система безпеки PCBA

IP камери, датчики руху, панелі доступу. Зосередьтеся на низькому споживанні в режимі очікування. UNIXPLORE перевіряє кожну плату на струм витоку нижче 50 мкА.

Охорона здоров'я PCBA

Обладнання для реабілітації, термометри, носії для людей похилого віку. Нижче нормативне навантаження, ніж медичне, але вимагає безпечної конструкції (без гострих хвостиків припою, без впливу високої напруги).

Світлодіодне освітлення PCBA

Лінійні драйвери, садові ліхтарі, знаки аварійного виходу. Керування температурою визначає термін служби. Під час тестування UNIXPLORE використовує друковані плати з алюмінієвим сердечником і перевірку термопар.

UNIXPLORE PCBA FAQ – інженерні відповіді

Ці три запитання надходять щотижня від клієнтів UNIXPLORE на етапі створення прототипу та виробництва.

Запитання 1: чи отримує UNIXPLORE компоненти безпосередньо від франчайзингових дистриб’юторів, і що станеться, якщо деталь застаріла?

Відповідь: Так. UNIXPLORE підтримує облікові записи для закупівель за допомогою DigiKey, Mouser, Arrow і LCSC для пасивних компонентів. Для активних частин (ІС, транзисторів, модулів) UNIXPLORE використовує лише франчайзингових дистриб’юторів або прямі заводські лінії. Не використовується сірий ринок або несертифіковані брокери. Якщо позиція специфікації застаріла, UNIXPLORE виконує триетапний процес: по-перше, шукає запаси авторизованого дистриб’ютора; по-друге, пропонує заміну з ідентичною цоколевкою та електричними характеристиками; по-третє, надає оригінальному клієнту письмову оцінку ризику перед будь-якою заміною. Для довгострокових промислових виробів UNIXPLORE пропонує довічну послугу покупки, коли клієнт попередньо купує 5-10 років передбачуваного попиту, і UNIXPLORE зберігає їх у бункерах з контрольованою вологістю з квартальною перевіркою.

Запитання 2: Яке функціональне тестування UNIXPLORE виконує за замовчуванням і які тести коштують додатково?

Відповідь: за замовчуванням кожна плата PCBA UNIXPLORE отримує автоматизовану оптичну перевірку (AOI) на стороні SMT, візуальну перевірку на стороні THT, а також активний «тест на дим», який перевіряє наявність коротких замикань, правильні шини напруги та основні функції генератора. Це входить у вартість штуки. Тести за додаткову плату включають: тестування в схемі (ICT) з використанням кріплення bed-of-nails (одноразова плата за кріплення 250−250−800 плюс 0,15−0,50 за плату), повнофункціональне тестування за ваш сценарій (час розробки 0,15−0,50 за плату), повнофункціональне тестування за сценарій (час розробки 85/год + тестування) виготовлення шаблону, якщо потрібно), граничне сканування (JTAG) для пристроїв BGA (0,30 дол. США за плату) і тестування вигорання (24-168 годин при підвищеній температурі, вартість залежить від зайнятості камери). UNIXPLORE завжди рекомендує функціональне тестування будь-якої плати з мікроконтролером або понад 200 компонентами. Компанія надає шаблон тестової специфікації новим клієнтам.

Запитання 3: Який типовий час виконання від файлів Gerber до готової коробкової друкованої плати з UNIXPLORE?

Відповідь: для стандартної двосторонньої плати SMT із 100–300 компонентами та без коробкової збірки UNIXPLORE доставляється за 15–18 робочих днів. Це розбивається на: 3 дні для закупівлі компонентів (припускаючи, що всі деталі активні та є на складі дистриб’ютора), 4 дні для виготовлення друкованої плати (FR4, 1,6 мм, HASL або ENIG), 2 дні для створення трафарету та налаштування програми SMT, 3 дні для розміщення SMT та оплавлення, 2 дні для ручного паяння THT та пайки хвилею, 2 дні для функціонального тестування першого проходу та AOI, 2 дні для конформне покриття (якщо вказано) і остаточна перевірка. Додавання коробки (збірка пластикових або металевих корпусів) додає 5-7 днів. Додавання джгута чи кабелю додає 3-4 дні. Послуга Rush (загалом 10 робочих днів для простих PCBA) доступна за 30% премії, але вимагає схвалення UNIXPLORE доступності компонентів. Терміни виконання починаються, коли UNIXPLORE підтверджує, що файли Gerber, BOM і дані центроїда не містять помилок. Типові затримки виникають через відсутність маркування полярності або неправильні бібліотеки посадочних місць.

Як UNIXPLORE обробляє три прихованих режими збою PCBA

Навіть правильно спаяна плата може передчасно вийти з ладу. UNIXPLORE розробляє ці три ризики.

Розповзання паяного з'єднання

Теплове розширення з часом тріскає припій. Профілі оплавлення UNIXPLORE оптимізовані відповідно до товщини плити та щільності компонентів.

Електрохімічна міграція

Волога плюс напруга зсуву утворюють металеві дендрити. UNIXPLORE застосовує ультрачистий флюс без очищення та визначає стандарти чистоти IPC Class 2 або Class 3.

Мікроконтролер Latch-Up

Помилки послідовності живлення руйнують мікросхеми. Під час тестування UNIXPLORE додає діоди TVS і послідовність шин живлення.

Отримання безкоштовної пропозиції від UNIXPLORE

UNIXPLORE надає обов’язкові ціни для прототипів і виробництва. Необхідні документи:

· Файли Gerber (формат RS-274X)

· BOM з номерами деталей виробника та кількістю

· Складальне креслення або координати «підібрати і розмістити».

· Будь-які специфікації тесту або спеціальні інструкції

Зверніться до UNIXPLOREотримати відповідь протягом 24 годин; будь ласка, надайте наступну інформацію:

· Ціноутворення за одиницю при цільовій кількості (100, 500, 1000, 5000)

· Одноразовий NRE (інструменти, трафарети, тестове пристосування)

· Фіксований час доставки до порту Шеньчжень або від дверей до дверей
