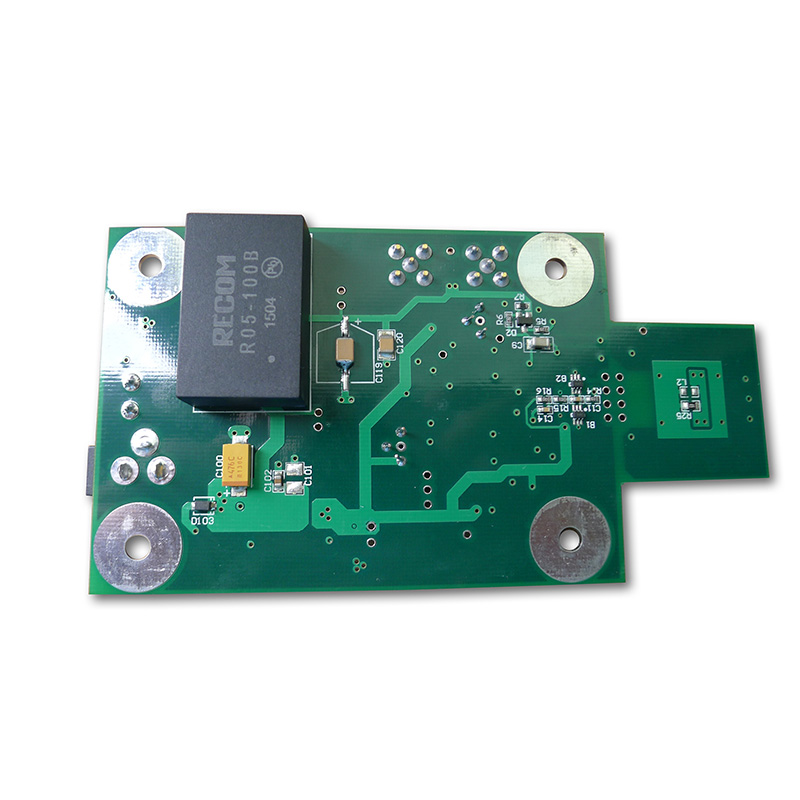

Основні вимоги до надійності PCBA радіоняні
Надійність починається з характеристик. Не вгадуйте умови дитячої кімнати.
Екологічні та експлуатаційні параметри
Параметр Необхідна специфікація Чому це важливо Робоча температура від 0°C до 45°CОбігрівачі для дитячої кімнати та відкриті вікна Допуск до вологості 10%--90% без конденсації Зволожувачі повітря та слинотеча Безперервна робота Мінімум 72 годиниБатьки забувають зарядити Виживання при падінні1,5 м на килим Малюки кидають блоки Радіочастотний цикл <1% для дитячого блокуНизькі електромагнітні перешкоди біля ліжечка
Архітектура живлення для роботи 24/7
Компонент шини живлення Функція надійності Зарядний пристрій Лінійний зарядний пристрій із терморегуляцією Запобігає пожежі літію 3,3 В цифровий DC-DC (перемикання 2 МГц) Зберігає шум вище смуги аудіо 3,0 В RF LDO з ультранизьким рівнем шуму (10 мкВ середньоквадратичного значення) Без імпульсів на 2,4 ГГц 1,8 В ядраLDO з обмеженням струму Захист мікроконтролера від короткого замикання
Критичний: додайте суперконденсатор (0,47F, 5,4V) після мікросхеми захисту акумулятора. Це дозволяє записувати 10 секунд після вимкнення низького заряду батареї.
Вибір компонентів для високого MTBF
Середній час напрацювання на відмову (MTBF) для PCBA радіоняні має перевищувати 50 000 годин. Нижче наведено перевірені варіанти.

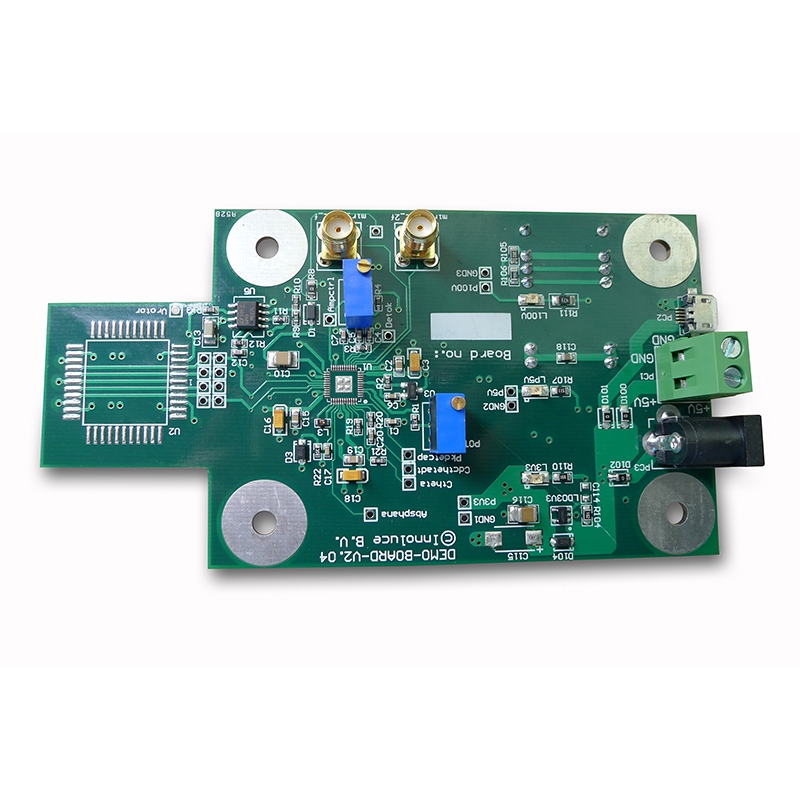

Бездротовий чіпсет і антена
Виберіть чіпсет із:
- Інтегрований ПА(вихідна потужність ≤ +10 дБм відповідно до стандартів безпеки немовлят)
- Слухайте, перш ніж говорити(уникайте перешкод для бездротових телефонів)
- Стрибкоподібні зміни частоти(40+ каналів)
Сімейство чіпсетівПеревагиНедолікиСеріяNordic nRF52Низький струм сну (0,5 мкА)Обмежена пропускна здатність відеоSilicon Labs EFR32Чудовий АЦП для аудіоБільша упаковка (QFN48)Тексас Інструментс CC26xx Рейтинг від -40°C до +85°C Потрібен зовнішній балун
Вибір антени: Використовуйте звивисту перевернуту F-антену (MIFA) на краю PCBA. Дотримуйтеся відстані 10 мм від металевих предметів (магнітів динаміків, акумуляторів).
Вхід і обробка аудіо
Компонент СпецифікаціяНадійність ПриміткаМікрофонMEMS, чутливість -38 дБВСиліконова кришка для захисту від слиновиділенняПопередній підсилювачПосилення 40 дБ, шум < 5 нВ/√ГцЗмінний струм у поєднанні з 0,1 Гц HPF (усунення шуму)Поріг VOXРегульований від -40 до -10 дБFSЦифровий гістерезис (3 дБ) запобігає трісканню. Підсилювач гучномовців класу D, 1,5 Вт у феритову кульку 8 Ом на вихідних проводах (зменшує електромагнітні перешкоди)
Датчик температури (важлива функція безпеки)
Помістіть термістор (NTC, 10 кОм при 25°C) на PCBA дитячого блоку біля мікросхеми заряджання. Прошивка повинна:
- Записувати температуру кожні 30 секунд
- Вимкніть зарядку при 50°C
- Надішліть бездротове сповіщення на батьківський блок при 45°C

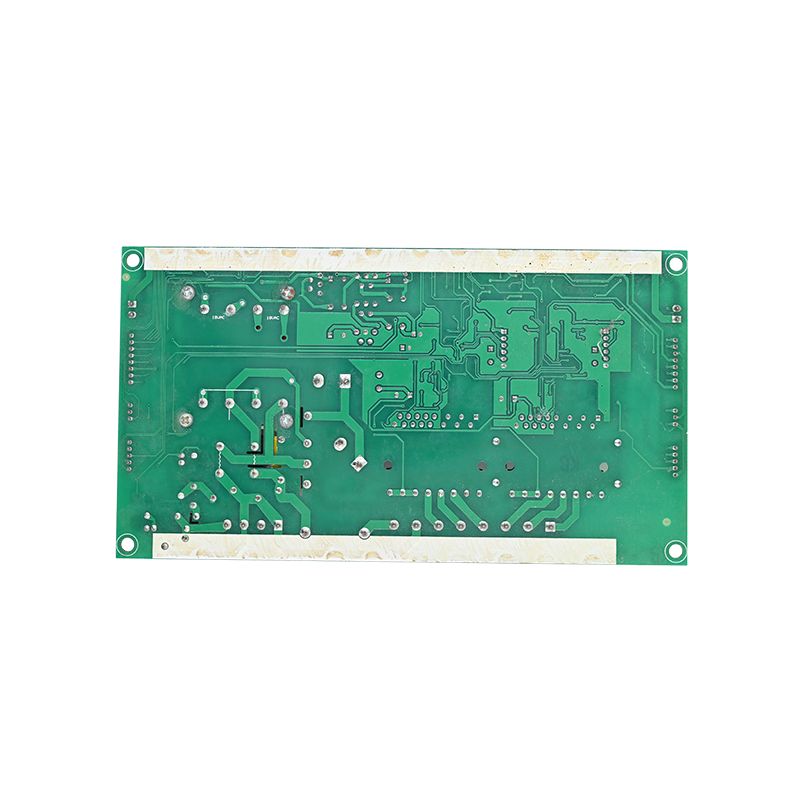

Компонування друкованої плати для низького витоку радіочастот і якості звуку
Шумний радіоняня PCBA спричиняє статику та пропадання. Дотримуйтесь цих правил.
Стек шарів і заземлення
LayerFunctionConstraintTopRF (подача антени, чіпсет)Копланарний хвилевід із заземленням Внутрішній 1 Безперервний заземленняНіяких поділів під РЧ секцією Внутрішній 2Живлення (3,3 В, 1,8 В) Острів під кожним LDOBottom Аудіо, кнопки, світлодіоди Тримайте цифрові сліди подалі від мікрофонного входу
правило: Розмістіть конденсатор 0,1 мкФ на кожному контакті живлення. Використовуйте розмір 0402 для низької індуктивності.
Ізоляція заземлення звуку
Цифрове заземлення та аналогове заземлення мають зустрічатися в одній точці під кодеком. Використовуйте феритові кульки (600 Ом при 100 МГц) між площинами заземлення, але лише після перевірки відсутності контурів заземлення.
Перевірте за допомогою осцилографа: Вивчайте вихід мікрофона під час передачі радіочастот. Шум повинен залишатися нижче 2 мВ від піку до піку.
Контрольний список перевірки та сертифікації
Перед виробництвом перевірте кожну плату радіоняні на відповідність цим шістьом стандартам.
Метод тестування Критерії проходження/невідповідності Аудіопропадання Пройдіть 30 метрів із 3 стінами< 3 пропадання на хвилину тривалістю >100 мс Час роботи від батареї Безперервний VOX при 65 дБ SPL> 70 годин для батареї ємністю 2000 мАг Безпека заряджання Короткі клеми батареї PCBA переходить у режим гикавки, жоден компонент не працює при температурі вище 70°CRF. поруч із маршрутизатором WiFi (2,4 ГГц) Немає постійної десенсибілізації Стійкість до слинотечі Соляний спрей на мікрофонному порту Аудіо повертається до нормального після висихання Надмірний розряд Напруга батареї 2,8 VMCU вимикає РЧ, зберігає RTC
Поширені запитання – поширені запитання щодо надійного радіоняні PCBA
Q1: Який найпоширеніший прихований збій у конструкціях PCBA монітора для дитини?
A:Мікрофонний шум від керамічних конденсаторів, розміщених поблизу вхідного аудіоканалу. Коли дитячий блок вібрує (від двигуна люльки чи впущеної іграшки), діелектричні ковпачки класу 2 (X7R, X5R) створюють п’єзоелектричну напругу до 5 мВ. Це з'єднується з мікрофонним попереднім підсилювачем і створює чутні клацання або гуркіт. Рішення двояке: 1) Використовуйте конденсатори C0G (NP0) для зв’язку та розв’язки звуку на першому етапі посилення. 2) Якщо X7R неминуче, фізично поверніть конденсатор на 90 градусів на друкованій платі, щоб механічне навантаження вирівнялося з напрямком електрода. Завжди перевіряйте за допомогою вібраційного столу при 20 Гц, 1 Grms.
Q2: Як вибір хімічного складу батареї впливає на довговічність PCBA радіоняні?
A:Три хімічні речовини викликають дуже різні режими відмови:
- Li-ion (18650): Найвища щільність енергії, але вимагає точної зарядки CC/CV. Відсутність датчика негативного температурного коефіцієнта (NTC) призводить до теплового розбігу. Використовуйте лише автентифіковані акумуляторні батареї, які містять мікросхему захисту.
- LiFePO4: Більш безпечний (відсутність термічного розбігу нижче 150°C) і довший термін служби (2000 циклів). Однак нижча напруга (номінальна 3,2 В) вимагає підвищувального перетворювача для логіки 3,3 В, додаючи вартість і пульсуючий шум.
- NiMH(дешевий дизайн): дуже простий, але має ефект пам’яті. PCBA повинен включати розрядний контур кожні 30 циклів для повторного калібрування датчика палива. Без цього час роботи зменшується на 50% через 6 місяців.
Для надійного PCBA монітора для дитини виберіть LiFePO4 для безпеки або якісний Li-ion із подвійним захистом від перенапруги (IC + PTC).
Питання 3: Чи можу я використовувати один і той самий дизайн PCBA як для аудіо-, так і для відеоняні?
A:Ні, спроба цього спричинить три конкретні проблеми надійності:
- Пропускна здатність пам'яті-- Лише аудіо потребує 64 Кб оперативної пам’яті. Відео вимагає принаймні 2 МБ для стислих кадрів. Спільна плата PCBA із зовнішньою пам’яттю додає довгі траси, які не проходять тестування на електростатичний розряд.
- Робочий цикл РЧ-- Аудіо передається 10% часу. Відео передається 80% часу. Той же 2,4 ГГц PA перегрівається в режимі відео, втрачаючи посилення на 6 дБ через 20 хвилин. Вам потрібен тепловий через масив під PA для відео конструкцій.
- Подача електроенергії-- Аудіоняня PCBA досягає піків при 200 мА. Пік відеосигналу досягається при 600 мА. Звичайне розташування друкованої плати з тонкими проводами живлення (0,25 мм) спричиняє падіння напруги, що скидає модуль камери. Відеопроекти потребують доріжок 0,6 мм або окремого понижувального перетворювача 1A.
Створіть дві окремі PCBA. Лише аудіо використовує 2-шарову плату. Для відео потрібні 4 шари з контрольованим опором.
Виробничі випробування для нульового ризику для немовлят
Кожна зібрана плата радіоняні повинна пройти:
Тестова станція Тривалість Критерії відхилення Аудіо петля 10 секунд КНІ > 1% при 1 кГц Симулятор батареї 30 секунд Струм заряду > 50 мА нижче 3,0 Чутливість VRF 5 секунд Частота помилок пакетів > 1 % при -95 дБм Перетемпература 60 секунд Будь-яка точка > 60 °C після повного заряду
Контрольний список остаточного огляду дизайну
ЕлементПідтвердженняСхемаУсі входи мають захист від електростатичного розряду (контакт 8 кВ)BOMCНомінальна напруга конденсатора ≥ 2× очікуваного (наприклад, 10В для шини 5В)Механічна відсутність високих компонентів (висота > 4 мм) поблизу зон захоплення Програмне забезпечення Сторожовий таймер скидає MCU, якщо VOX зависає більше 5 хвилин Відповідність FCC, частина 15 та EN 62368-1 (аудіобезпека)
Розробка надійного радіоняні PCBA означає пріоритет безпеки немовлят, а не зниження витрат. Добре побудована дошка працює тихо, незважаючи на прорізування зубів і істерики. Випробуйте в реальних умовах дитячого садка - машини з білим шумом, приглушене світло та мікрохвильові печі. Тільки так можна заслужити довіру батьків.
