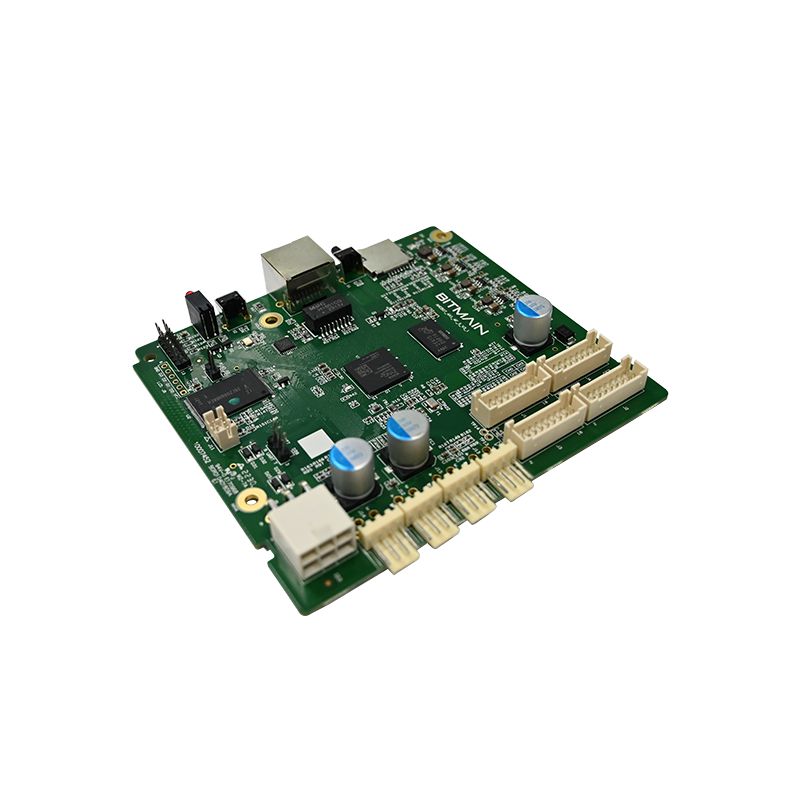

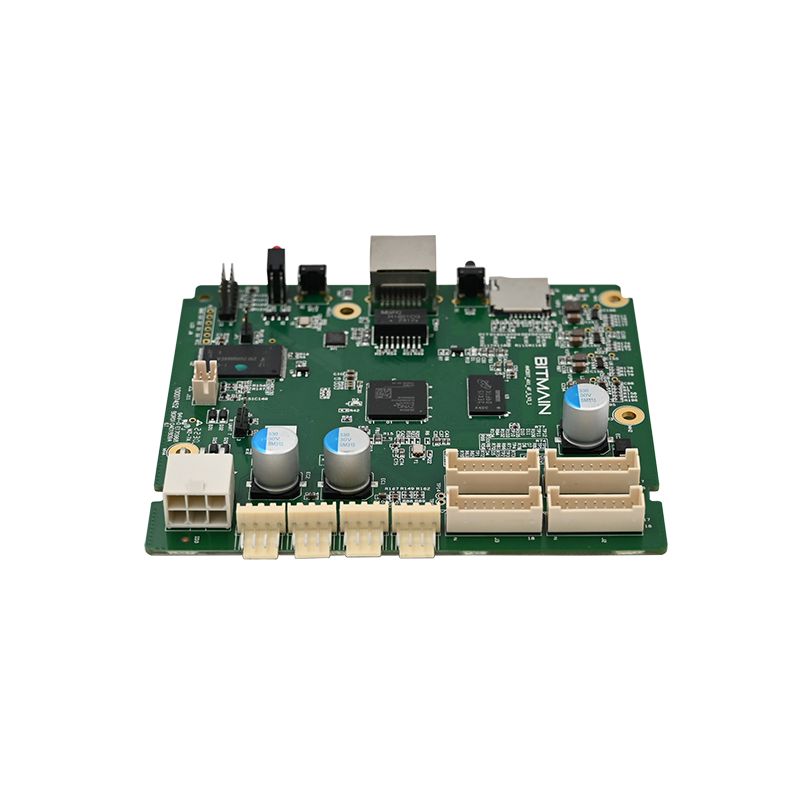

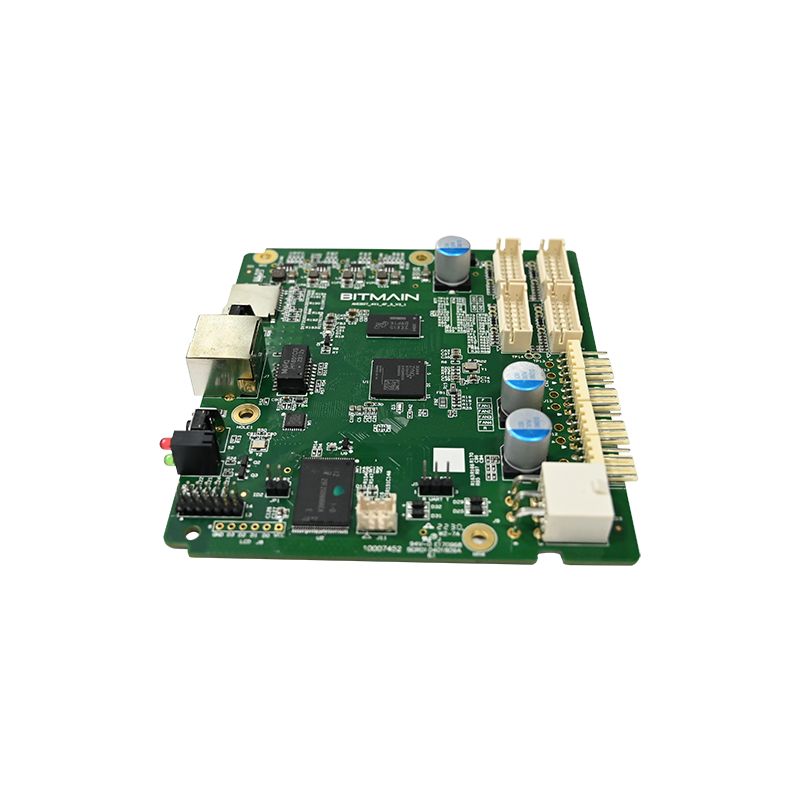

PCBA датчика руху

Що таке датчик руху PCBA?

Датчик руху PCBA — це друкована плата, розроблена спеціально для виявлення руху за допомогою інфрачервоних, мікрохвильових або ультразвукових датчиків. На відміну від PCBA загального призначення, плати датчиків руху вимагають низького енергоспоживання, швидкої реакції пробудження зі сну та фільтрації шуму, щоб уникнути помилкових тригерів.

Інженери обирають датчик руху PCBA за трьома параметрами: дальністю виявлення, типом вихідного сигналу та робочим струмом. Неправильний вибір призводить до частих помилкових тривог або пропусків виявлення.

Основні компоненти PCBA датчика руху

Кожен PCBA датчика руху містить ці п'ять функціональних блоків:

· Сенсорний елемент – PIR (піроелектричний), мікрохвильовий доплерівський або ультразвуковий датчик

· Аналоговий інтерфейс – операційний підсилювач із смуговим фільтром

· Компаратор – пороговий детектор з гістерезисом

· Логіка синхронізації – регульований час утримання та період блокування

· Вихідний каскад – сигнал реле, транзистора або логічного рівня

Типові застосування

Детальні технічні параметри цього PCBA датчика руху

У наведених нижче специфікаціях представлено типовий високоефективний PCBA датчика руху, який використовується в комерційних і житлових продуктах безпеки.

Електричні характеристики

Продуктивність виявлення

Фізичні та екологічні характеристики

· Розміри плати – 32мм х 28мм (стандарт) або на замовлення

· Монтажні отвори – два діаметром 3 мм, 25 мм від центру до центру

· Робоча температура – від -20°C до +70°C

· Температура зберігання – від -40°C до +85°C

· Вологостійкість – відносна вологість 95% без конденсації

· Конформне покриття – необов’язково (для використання на вулиці або у вологому приміщенні)

Регульовані налаштування (DIP-перемикач або перемичка)

Більшість конструкцій PCBA датчиків руху містять параметри, які можна налаштувати користувачем:

Як цей датчик руху PCBA порівнюється з конкуруючими проектами

Не всі плати датчиків руху PCBA працюють однаково в реальних умовах. Таблиця нижче показує критичні відмінності.

Поширені запитання щодо датчика руху PCBA – інженерні відповіді

Ці три запитання щотижня ставлять інженери апаратного забезпечення, інтегратори та спеціалісти з закупівель, які оцінюють рішення PCBA датчиків руху.

Запитання 1: Яка різниця між PIR, мікрохвильовою піччю та двотехнологічним датчиком руху PCBA – і який з них мені вибрати?

Відповідь: PIR (пасивний інфрачервоний) датчик руху PCBA виявляє зміни інфрачервоного випромінювання від рухомих тіл. Він споживає дуже низьку енергію (15-30 мкА в режимі очікування), але чутливий до градієнтів температури та може помилково спрацьовувати від вентиляційних отворів HVAC або сонячного світла. Мікрохвильовий датчик руху PCBA випромінює радіочастоту малої потужності (зазвичай 5,8 ГГц або 10,525 ГГц) і вимірює доплерівський зсув. Він виявляє крізь пластикові корпуси та ігнорує температуру, але споживає більший струм (15-25 мА) і може проникати через стіни, викликаючи помилкове виявлення з сусідніх приміщень. Подвійний технологічний датчик руху PCBA містить як PIR, так і мікрохвильовий датчики, і спрацьовує лише тоді, коли обидва виявляють рух. Це усуває майже всі помилкові тривоги, але збільшує вартість і струм у режимі очікування (2-5 мА). Посібник з вибору: Для вуличних світильників, що живляться від батареї, виберіть лише PIR. Для виявлення присутності в приміщенні, де помилкові тригери неприйнятні, виберіть подвійну технологію. Для автоматичних дверей, де швидкість має значення більше, ніж споживання електроенергії, оберіть лише мікрохвильову піч. Більшість конструкцій PCBA комерційних датчиків руху безпеки використовують PIR з розширеною фільтрацією сигналу як найкращий баланс вартості, потужності та надійності.

Запитання 2: Як мені налаштувати діапазон виявлення та час утримання на цьому PCBA датчика руху, і чи можна змінити ці налаштування, не виймаючи плату з корпусу?

Відповідь: Цей PCBA датчика руху забезпечує три методи налаштування. По-перше, вбудовані потенціометри: один з позначкою «SENS» (чутливість) регулює діапазон виявлення від 3 метрів (повністю проти годинникової стрілки) до 12 метрів (повністю за годинниковою стрілкою). Секунда з позначкою «TIME» регулює час утримання від 5 секунд до 10 хвилин. По-друге, DIP-перемикачі: більшість плат включають 4-позиційний перемикач для грубих налаштувань часу утримання, світлового порогу та вихідної полярності. По-третє, для дистанційного регулювання деякі конструкції PCBA датчиків руху містять цифровий вхід, який приймає зовнішні потенціометри або керуючі сигнали 0-10 В. Для регулювань без відкриття корпусу вкажіть PCBA датчика руху з приймачем дистанційного керування (38 кГц ІЧ або 433 МГц РЧ) – це додає приблизно 1,50 доларів США до вартості BOM. Без дистанційного регулювання необхідно відкрити корпус і за допомогою маленької викрутки повернути потенціометри. Завжди регулюйте чутливість після встановлення в остаточному місці, тому що навколишні стіни та матеріал підлоги впливають на дальність виявлення. Почніть із чутливості 50% і збільшуйте, лише якщо існують прогалини в охопленні.

Запитання 3: яка типова частота помилкових спрацьовувань для цього PCBA датчика руху та як температурна компенсація зменшує кількість помилкових тривог?

Відповідь: у правильно встановленому додатку (без прямого сонячного світла на об’єктив, без теплових вентиляційних отворів у радіусі 2 метрів, без великих скляних вікон, що відображають рух транспорту), цей датчик руху PCBA досягає частоти помилкових тригерів менше однієї події на 200 виявлень. Без температурної компенсації PIR-датчик руху PCBA може помилково спрацьовувати, коли температура навколишнього середовища наближається до температури шкіри людини (приблизно 37°C або 98°F). При кімнатній температурі 30°C співвідношення сигнал/шум падає на 60% порівняно з 20°C. Цей датчик руху PCBA містить вбудований термістор, підключений до компенсаційної схеми, яка збільшує посилення на 2,5% за кожний 1°C підвищення вище 25°C. При 35°C посилення на 25% вище, ніж при 25°C, що відновлює чутливість виявлення. Компенсація також зменшує посилення при низьких температурах (нижче 10°C), щоб запобігти помилковим спрацьовуванням через холодні протяги. Польові дані з установок PCBA датчиків руху в кліматі Близького Сходу (зовнішня температура досягає 45°C) показують зниження на 78% неприємних тривог, коли температурну компенсацію ввімкнено порівняно з вимкненою. Завжди вмикайте компенсацію для зовнішніх або некондиціонованих внутрішніх приміщень.

Рекомендації щодо встановлення датчика руху PCBA

Навіть найкращий датчик руху PCBA працює погано, якщо його встановити неправильно. Дотримуйтесь цих вказівок.

Монтажна висота та положення

· Рекомендований зріст – від 1,8 до 2,2 метра (на рівні плечей до голови)

· Нижче 1,5 метра – пропускає рухи тулуба, виявляє лише домашніх тварин

· Понад 2,5 метра – зменшене покриття землі, створює мертві зони безпосередньо внизу

Уникайте цих хибних джерел тригерів

Інструкції з підключення

· Використовуйте виту пару для вихідного сигналу довше 10 метрів

· Тримайте дроти змінного струму на відстані принаймні 30 см від PCBA датчика руху

· Додайте конденсатор ємністю 100 нФ на вхідну потужність, якщо перемикаєте шумне навантаження (реле, контактори)

Перевірка PCBA датчика руху перед встановленням

Стендовий тест виявляє 90% помилок налаштування. Дотримуйтеся цієї послідовності.

Процедура стендового випробування

1. Увімкніть живлення та зачекайте 60 секунд для розігріву

2. Переконайтеся, що світлодіод блимає приблизно кожні 10 секунд (вказує на режим очікування)

3. Пройдіть по полю зору на відстані 3 метри

4. Переконайтеся, що світлодіодний індикатор увімкнувся та вихід змінив стан

5. Позначте час, доки світлодіод не вимкнеться (має відповідати налаштуванню часу утримання)

6. Повторіть з повільним повзанням (0,2 м/с) і швидким бігом (2 м/с)

Невдачі та причини

Резюме – Посилання на ключові специфікації

Для швидкої довідки тримайте цей блок специфікацій доступним під час проектування та закупівлі.

PCBA датчика руху – конфігурація за замовчуванням

· Напруга: 5-24 В постійного струму

· Струм у режимі очікування: 20 мкА типово

· Дальність виявлення: 8-12 метрів

· Кут виявлення: 120 градусів

· Час утримування: регулюється від 5 с до 10 хв

· Вихід: релейний (10A) або транзисторний (100mA)

· Робоча температура: від -20°C до +70°C

· Сертифікати: відповідає стандартам ISO9001 і RoHS
