Автомобільний PCBA: системне проектування від основ надійності до бездефектного виробництва

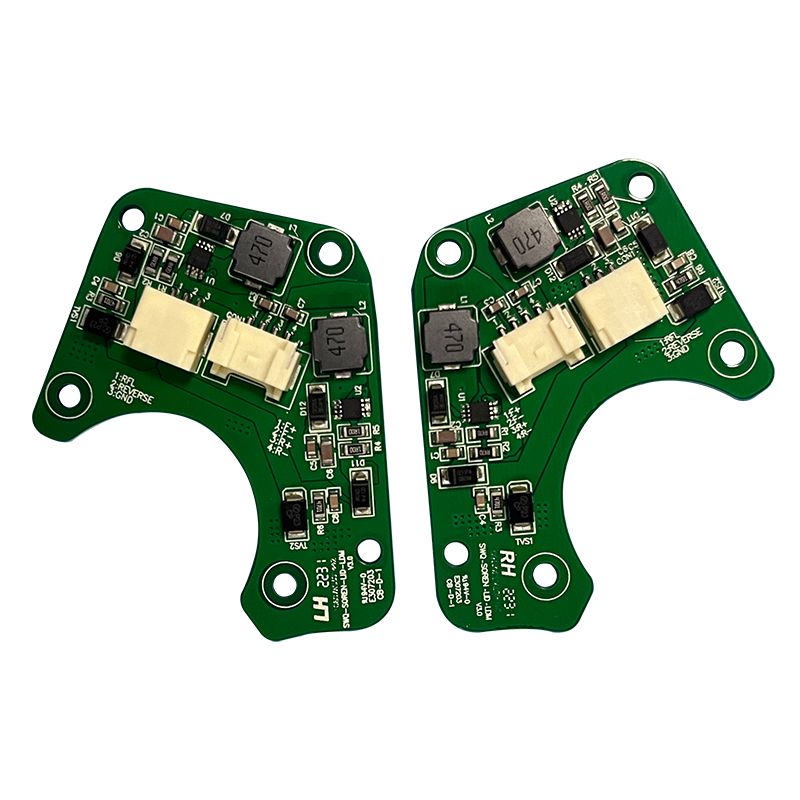

Сучасний автомобіль переживає глибоку трансформацію від «механічного продукту» до «мобільного інтелектуального терміналу». У цій еволюції друкована плата (PCBA) — як фізичний носій і ядро ​​електричного з’єднання електронних блоків керування (ECU) — стала критично важливим чинником продуктивності автомобіля, безпеки та функціональних меж. На відміну від побутової електроніки,Автомобільний PCBAпрацює в екстремальних умовах, що характеризуються високими температурами, сильними температурними циклами, інтенсивною вібрацією, вологою та електромагнітними перешкодами. Таким чином, його проектування та виробництво становлять сувору наукову систему, що охоплює вибір компонентів, контроль процесів і відстеження якості протягом усього життєвого циклу.

I. Суворі стандарти найвищого рівня: якісний рів, побудований AEC-Q та IATF 16949

Надійність автомобільних PCBA не залежить від посилення на одному етапі, а ґрунтується на низхідній системі обов’язкової стандартизації. Серед них серія AEC-Q і система управління якістю IATF 16949 є двома наріжними каменями.

Стандарти AEC-Q, встановлені Радою з автомобільної електроніки, надають специфікації сертифікації компонентів із суворими пороговими значеннями для різних типів компонентів. Наприклад, AEC-Q100 зосереджується на інтегральних схемах (ІС), вимагаючи від них проходження таких тестів, як зміна температури, електроміграція та аналіз несправностей. AEC-Q200 націлений на пасивні компоненти (конденсатори, резистори тощо), піддаючи їх випробуванням на термічний удар, вологість і вібрацію, щоб гарантувати, що їх продуктивність залишається стабільною в широкому діапазоні температур від -40°C до +125°C (і більше). Будь-який компонент, який не пройшов сертифікацію AEC-Q, стикається з суттєвими перешкодами для входу в основні автомобільні ланцюги поставок.

На рівні виробничої системи IATF 16949:2016 замінив ISO/TS 16949 як єдиний стандарт управління якістю для автомобільної промисловості. Його основним завданням є обов’язкове впровадження п’яти основних інструментів (APQP, PPAP, FMEA, MSA, SPC) для створення архітектури якості із замкнутим циклом. зокрема:

• APQP (Advanced Product Quality Planning) вимагає DFM (Design for Manufacturability) перевірки на етапі проектування, щоб завчасно уникнути потенційних дефектів, таких як "надгробки" 0201 невеликих компонентів або BGA (Ball Grid Array) дефекти конструкції колодок.

• PPAP (Production Part Approval Process) обов’язує, щоб індекс можливостей процесу (Cpk) для характеристик, критичних до якості (CTQ), мав бути ≥ 1,67, тобто здатність процесу повинна значно перевищувати загальні промислові стандарти.

• FMEA (аналіз відмов і наслідків) систематично оцінює число пріоритетів ризику (RPN) потенційних відмов у лініях SMT (технології поверхневого монтажу), наприклад, недостатню кількість паяльної пасти або порожнечі BGA, і вживає обов’язкових коригувальних дій для елементів з високим RPN.

Подвійна гарантія дизайну та процесу: вирішення термічних, механічних та хімічних проблем

Фізичні проблеми, з якими стикається автомобільний PCBA, зосереджені на трьох напрямках: управління температурою, механічне навантаження та екологічна корозія. Це вимагає спільних інновацій як у процесах проектування, так і у виробництві.

1. Тепловий менеджмент і вибір матеріалів PCBA, розташовані поблизу моторних відсіків або блоків живлення, повинні витримувати тривалі високі температури. Щоб пом’якшити термічні несправності, розробники віддають перевагу підкладкам із високої Tg (температура склування ≥ 170°C) матеріалів FR-4 або полііміду, що запобігає розм’якшенню та деформації друкованої плати під дією тепла. Для компонентів високої потужності вводяться друковані плати з металевим сердечником (MCPCB) або теплові переходи в поєднанні з радіаторами для оптимізації шляхів розсіювання тепла. Крім того, плазмові покриття PECVD (Plasma-Enhanced Chemical Vapor Deposition) — будучи термічно прозорими — забезпечують захист на молекулярному рівні, не перешкоджаючи розсіюванню тепла, що робить їх особливо придатними для компактних додатків із високою щільністю потужності, таких як контролери домену.

2. Механічний захист від вібрації та армування з'єднань Вібрація є основною причиною втомного руйнування паяного з’єднання. Рекомендації щодо проектування відповідають принципам DFM: уникайте розміщення великих важких компонентів у зонах концентрації напруги та віддавайте пріоритет SMT над компонентами з наскрізними отворами, щоб зменшити напругу паяного з’єднання. Для корпусів BGA, чутливих до вібрації, реалізовано процес Underfill – заповнення щілини під мікросхемою клеєм для розподілу напруги. Це може підвищити надійність удару на кілька порядків. Крім того, стандарти пресової посадки, такі як IPC-9797A надають специфікації щодо надійності роз’єму в умовах вібрації.

3. Конформне покриття та захист від корозії Волога, сольовий бризок і хімічні забруднювачі створюють довгострокову загрозу корозії для PCBA. Вибіркове нанесення конформного покриття є стандартною практикою. Однак для датчиків або каналів високочастотного сигналу традиційні покриття можуть впливати на цілісність сигналу або додавати термічний опір. У таких випадках покриття на молекулярному рівні на основі нанотехнологій (наприклад, плазмові покриття з P2i) пропонують чудове рішення, забезпечуючи захист від конденсації без зміни характеристик імпедансу. Для областей BGA з високою щільністю AXI (автоматична рентгенівська інспекція) покладається на моніторинг швидкості утворення пустот припою (зазвичай має бути <25%), щоб запобігти тому, щоб пустоти стали джерелами корозії або розповсюдження тріщин.

Бездефектне виробництво: замкнутий цикл 3D SPI до MES Повна відстежуваність

Основна мета виробництва автомобільних друкованих плат — наблизитися до «нульового дефекту». Ця мета досягається завдяки високоавтоматизованій перевірці та контролю процесу в реальному часі.

На критичному етапі SMT — друк паяльною пастою — статистика показує, що 60–70 % дефектів виникають через відхилення друку. Щоб вирішити цю проблему, провідні виробничі лінії використовують 3D SPI (тривимірна перевірка паяльної пасти) у поєднанні із системою зворотного зв’язку із замкнутим циклом, пов’язаною з принтером. Коли SPI виявляє тенденцію відхилення об’єму або висоти паяльної пасти, система автоматично точно налаштовує тиск ракеля або швидкість вивільнення трафарету без ручного втручання. Цей механізм підтримує Cpk критичних параметрів стабільно вище 1,67. На наступних етапах:

• AOI (автоматична оптична перевірка) фіксує візуальні дефекти, такі як зміщення компонентів і з’єднання.

• ICT (In-Circuit Testing) використовує контакти зонда для швидкого пошуку електричних несправностей, таких як короткі замикання та допуски опору.

• FCT (тестування функціональних схем) моделює реальні робочі умови (наприклад, коливання напруги 12/24 В), щоб перевірити функціональну цілісність PCBA.

Важливо те, що наскрізне відстеження не підлягає обговоренню. Згідно зі стандартом IATF 16949, система управління виробництвом (MES) прив’язує номер партії кожного компонента, параметри розміщення, профілі температури оплавлення та навіть рентгенівські зображення до кінцевого унікального UID PCBA, вигравіруваного лазером. У разі аварії на полі повну історію виробництва можна отримати протягом 60 секунд, що дозволяє точно локалізувати та проаналізувати першопричину. Ця можливість відстеження також стає все більш важливою для підтримки правил «Права на ремонт».

Стратифікація програми та системна інтеграція

Автомобільні додатки PCBA охоплюють кілька областей, від управління кузовом і трансмісії до інтелектуальних кабін і автономного водіння. Кожен сценарій накладає чіткі пріоритети:

• Body Domain (BCM, Body Control Module): наголошується на управлінні введенням/виведенням і низькому енергоспоживанні, при цьому чутливість до вартості вимагає збалансованих заходів захисту.

• Трансмісія та сфери безпеки (ABS/ESP, антиблокувальна система гальм/електронна програма стабілізації): вимагають надзвичайно високої швидкості відгуку та екстремальної стійкості до навколишнього середовища, що вимагає високоякісних мікросхем AEC-Q100 і посиленого резервування.

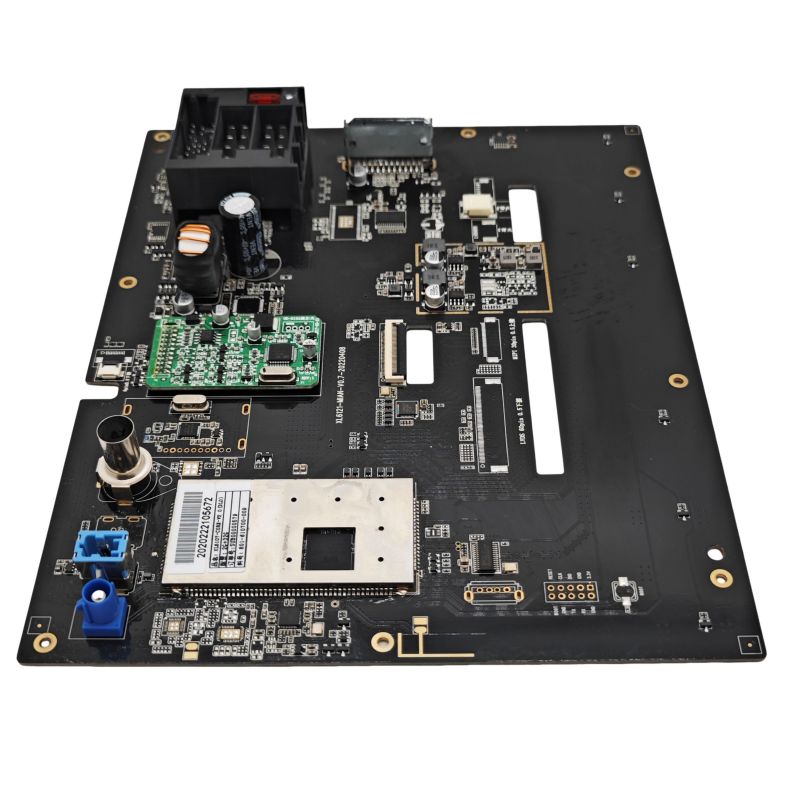

• Інформаційно-розважальний домен: надає пріоритет високошвидкісній передачі сигналу (наприклад, HDMI, LVDS) і електромагнітній сумісності (EMC), часто використовуючи HDI (High-Density Interconnect) або технології rigid-flex для оптимізації цілісності сигналу.

Автомобільний PCBAце, за своєю суттю, наука детермінізму. Він встановлює суворі стандарти через AEC-Q та IATF 16949 для фільтрації надійних генів у джерелі; завдяки спеціальним конструкціям і процесам, спрямованим на нагрівання, вібрацію та корозію, апаратне забезпечення стійке до агресивних середовищ; і він забезпечує узгодженість процесу з майже нульовим дефектом у масовому виробництві завдяки замкнутому циклу SPC, AOI/рентгенівського контролю та відстеження MES. У міру розвитку архітектур автомобільної E/E (Electrical/Electronic) до центральних обчислювальних платформ PCBA має не лише забезпечувати більш високу щільність обчислення, але й досягати резервування та передбачуваності відмов у рамках функціональної безпеки (ISO 26262). Технологічні інновації в цій галузі продовжують рухати автомобільну промисловість до безпечніших, розумніших і надійніших горизонтів.
