Уникнення несправностей при заземленні та сміття гвинтів: вказівки щодо проектування високонадійних PCBA для керування двигуном

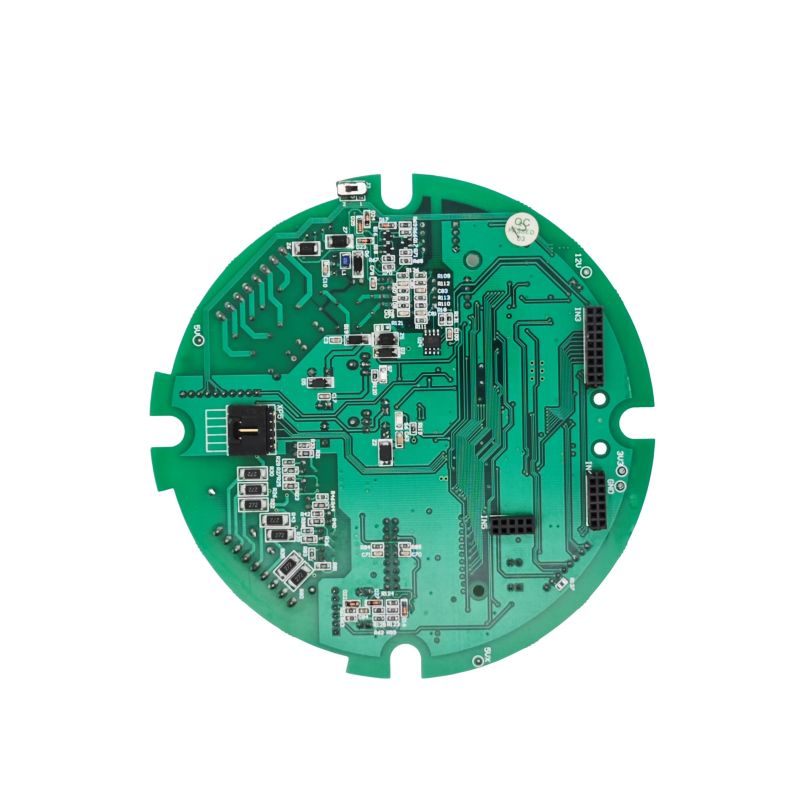

PCBA керування двигуном (Printed Circuit Board Assembly) є основним засобом точного керування рухом у промисловій автоматизації, робототехніці, транспортних засобах з новою енергією та розумній побутовій техніці. Цей практичний посібник консолідує ключові відомості з вибору архітектури, компонування друкованої плати, складання та перевірки, допомагаючи інженерам і менеджерам із продукції уникнути поширених пасток і забезпечити плавний перехід від прототипу до великосерійного виробництва.

1. Фаза проектування: архітектура та вибір компонентів

1.1 Індивідуальні та стандартні рішення

На початку проекту оцініть, чи слід використовувати спеціальний PCBA чи готовий стандартний модуль. Незважаючи на те, що спеціальний PCBA вимагає вищих початкових витрат на NRE (неповторюване проектування), він забезпечує оптимізацію для конкретних типів двигунів, таких як BLDC, кроковий або сервопривід, і точні показники продуктивності (наприклад, точність швидкості/крутного моменту в межах ±0,5%). Спеціальні рішення також пропонують чудову ефективність інтеграції системи (часто перевищує 95%) і довгострокову надійність у важких умовах експлуатації.

1.2 Вибір основного набору мікросхем і топології

• Процесор: 32-розрядний мікроконтролер зі спеціальними периферійними пристроями керування двигуном (наприклад, ядро ​​ARM Cortex-M4) настійно рекомендується для роботи з інтенсивними обчислювальними алгоритмами, такими як Field-Oriented Control (FOC) із відповіддю в реальному часі.

• Драйвер і Power Stage:

• Для проектів з високим рівнем інтеграції вибирайте повністю інтегровані мікросхеми драйверів BLDC (наприклад, серії TI MCF831xC), які поєднують драйвери затворів і силові польові транзистори. Це спрощує зовнішню схему, але вимагає ретельного від’єднання — щонайменше п’ять критичних конденсаторів (VM-PGND, CPH-CPL тощо) повинні бути розміщені в таблиці даних для забезпечення стабільної роботи.

• Для додатків із високою потужністю (наприклад, >50 А) краще використовувати дискретні MOSFET/IGBT із спеціальними драйверами затворів. Розгляньте широкозонні пристрої (SiC або GaN), щоб досягти вищих частот комутації та зменшити втрати.

2. Компонування друкованої плати: мистецтво придушення шуму та управління температурою

Плата керування двигуном за своєю суттю є вузлом із змішаним сигналом та енергоємним збором. Погана компоновка є основною причиною збоїв електромагнітної сумісності та повернення в поле.

2.1 Стратегія розподілу ланцюгів і заземлення (критично)

Золоте правило: фізично ізолюйте землю живлення від землі сигналу.

• Зонування: розділіть друковану плату на три окремі області:

• Шумна зона: інвертор живлення, реле та контури керування затвором.

• Цифрова зона: MCU, комунікаційні інтерфейси (CAN, UART, SPI).

• Аналогова зона: вимірювання струму/напруги, входи кодера/резольвера. Тримайте високочастотні сліди ШІМ подалі від чутливих аналогових шляхів зворотного зв'язку.

• Реалізація заземлення:

• Використовуйте підхід одноточкового заземлення або розділеного заземлення.

• З’єднайте цифрове та аналогове заземлення в одній точці біля опорного контакту АЦП.

• Ізолюйте заземлення живлення (зашумлене) і з’єднайте його з точкою «зірка-земля» системи через низький імпедансний шлях, щоб запобігти спотворенню керуючих сигналів великими перехідними струмами.

• Рекомендація щодо стекання: 4-шарова дошка ідеальна, якщо дозволяє бюджет. Використовуйте виділені шари заземлення, прилеглі до сторони первинного компонента, щоб забезпечити зворотні шляхи з низькою індуктивністю та власне екранування. Для двошарових конструкцій використовуйте інтенсивне затоплення ґрунту та зберігайте лінії живлення якомога коротшими та широкими.

2.2 Силові контури та розсіювання тепла

• Ширина траси та площа петлі: шина постійного струму та трифазна вихідна лінія мають бути короткими та широкими, щоб витримувати високі di/dt. Сигнальні пари затвор-привід повинні йти паралельно та близько до відповідних виходів MOSFET, щоб мінімізувати паразитну індуктивність.

• Керування температурою. Використовуйте теплові отвори для ефективного відведення тепла від силових пристроїв до внутрішніх мідних поверхонь або нижніх шарів радіатора. Застосуйте отвори для паяльної маски (відкриті міддю) на шляхах сильного струму, щоб увімкнути допоміжне кріплення радіатора.

3. Збірка та виробництво: не враховані, але критичні деталі

3.1 Стійкість ланцюга постачання в плануванні специфікації

Перед завершенням підготовки специфікації матеріалів (BOM) виконайте оцінку ризику постачання для довготривалих елементів, таких як MCU та приймачі-передавачі зв’язку. Якщо це можливо, зарезервуйте сумісні з PIN-кодом альтернативні відбитки в макеті, щоб уникнути зупинки виробництва через збої в роботі одного постачальника.

3.2 Чистота гвинтового кріплення (режим частої, але ігнорованої несправності)

Під час збирання PCBA контролера двигуна металеве сміття, що переноситься гвинтами є прихованим вбивцею, яка спричиняє коротке замикання та погіршення ізоляції.

• Ризик: частинки металу з вібраційних шнекових живильників можуть впасти на контакти високої щільності IC або між сусідніми проводами, що призведе до періодичних збоїв або миттєвого короткого замикання після ввімкнення.

• Контрзаходи:

• Замініть традиційні вібраційні чашеві живильники на ступінчасті живильники, щоб мінімізувати утворення частинок, спричинене тертям.

• Безпосередньо перед етапом кріплення встановіть вакуумну станцію для видалення пилу.

• Використовуйте розумні електричні викрутки з моніторингом крутного моменту та кута в режимі реального часу, щоб запобігти недостатньому затягуванню (плаванню) або здиранню різьби.

4. Тестування та валідація: крім "Чи обертається?"

1. Функціональний тест (FCT): в умовах навантаження перевірте час реакції захисту від перевантаження по струму та перегріву, наприклад, переконайтеся, що вимикання драйвера спрацьовує протягом <10 мкс. Також перевірте логіку динамічного зниження потужності під час провалів напруги.

2. Попередня відповідність вимогам електромагнітної сумісності (EMC): Кондуктивне та радіаційне випромінювання (CE/RE) є типовими проблемними точками. Якщо трапляються збої, спочатку перевірте, чи правильно номінальний діод TVS і синфазний дросель розміщено на вході живлення, і оптимізуйте швидкість наростання перемикання ШІМ, регулюючи резистори затвора.

3. Довгострокова надійність: виконуйте термоциклічні та безперервні випробування, щоб перевірити цілісність паяного з’єднання та зниження характеристик компонентів за максимальних температур навколишнього середовища.

Проектування надійнеPCBA керування двигуномце принципово трикутний компроміс між електричними характеристиками, термодинамікою та електромагнітною сумісністю. Кожне рішення — від чіткого розподілу ланцюгів і дисциплінованого заземлення до суворого контролю чистоти збірки — визначає довгострокову стабільність продукту в складних промислових умовах. Впроваджуючи стратегії, викладені в цьому посібнику, ви можете значно зменшити кількість відмов, скоротити цикли розробки та підвищити загальну надійність вашої системи керування двигуном.
