Як розвивається розробка PCBA відеореєстратора: від вибору мікросхеми до масового виробництва

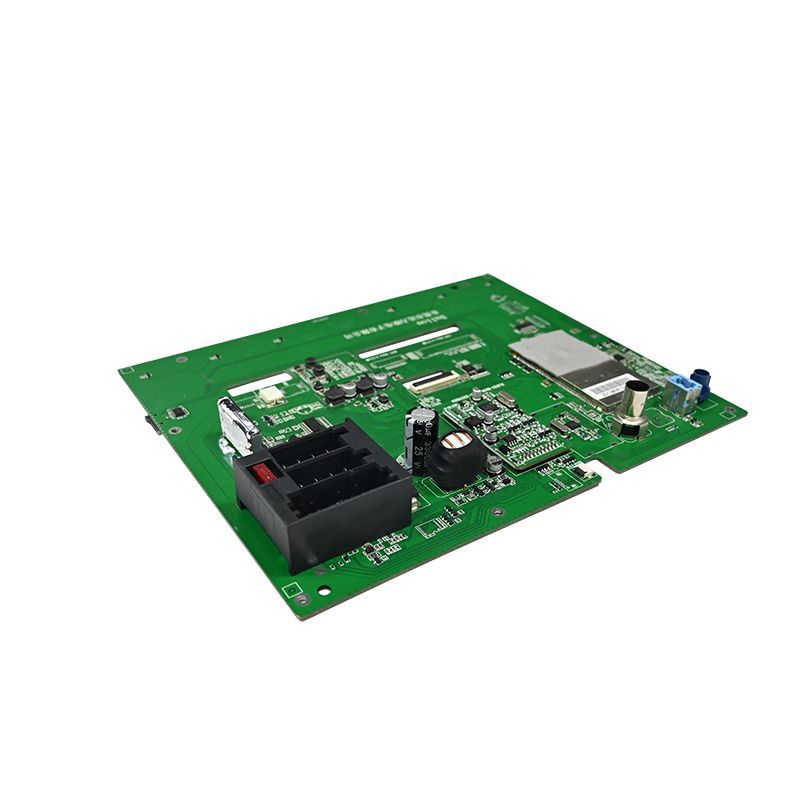

За своєю суттю відеореєстратор визначається не об’єктивом чи корпусом, а йогоPCBA(Збірка друкованої плати). Отримайте правильний чіпсет і стабільну плату, і ви вже виграли половину битви. Спираючись на реальний галузевий досвід, ось простий посібник, який охоплює вибір чіпсетів, проектування схем, виробництво та тестування.

1. Вибір чіпсета: спочатку виберіть «мозок», а потім будуйте навколо нього

Головний процесор є серцем PCBA. Коли це вирішено, решта схеми, вартість і максимальна продуктивність в основному встановлені. Наразі основні варіанти мають свої сильні сторони:

• Ambarella: відомий чудовою обробкою зображень, чудовою якістю зображення та високою ефективністю кодування. Ідеально підходить для відеореєстраторів високого класу 4K, але розробка складна, а витрати на специфікацію вищі.

• Новатек: Лідер ринку за обсягом. Пропонує чудове співвідношення ціна-якість із варіантами від початкового до висококласного (підтримка 4K, HDR). Часто найкращий вибір для продуктів масового виробництва.

• Інші (Hisilicon, Allwinner тощо): використовуються на певних ринках або в продуктах, чутливих до вартості.

Не просто дивіться на роздільну здатність. Оцініть свої фактичні потреби: чи підтримує подвійний запис на передній і задній панелях? Яка продуктивність за слабкого освітлення? Вам потрібні функції ADAS або AI? Вони визначають необхідну обчислювальну потужність і можливості ISP (процесора сигналів зображення).

Вибравши основний процесор, зверніть увагу на такі основні периферійні пристрої:

• Керування живленням. Автомобільна потужність, як відомо, шумна (9–16 В із короткочасними стрибками). Ви повинні використовувати перетворювач постійного струму з широкою вхідною напругою із захистом від перенапруги, перевантаження по струму та захисту від зворотної полярності. Якщо потрібен режим паркування, додайте схему виявлення/захисту низької напруги, щоб запобігти розрядженню автомобільного акумулятора.

• Датчик зображення: серія Sony IMX (наприклад, IMX335) є поширеним вибором. Переконайтеся, що інтерфейс MIPI CSI добре відповідає головному процесору.

• Зберігання: використовуйте eMMC для зберігання прошивки та слот для картки пам’яті TF для зберігання відео. Слот для карти повинен мати захист від електростатичного розряду.

2. Основи схеми: захист від перешкод і керування температурою є ключовими проблемами

Відеореєстратори сидять на лобовому склі, нагріваючись на літньому сонці та замерзаючи взимку, витримуючи постійну вібрацію. Це вимагає від PCBA надзвичайно високої стабільності та надійності. На етапі проектування необхідно вирішити два важливі питання:

2.1 Теплове керування (розсіювання тепла)

Під час відеозапису 4K процесор і датчик виділяють значну кількість тепла в герметичному корпусі. Погане керування температурою призводить до збоїв системи, артефактів зображення та прискореного старіння компонентів. Ефективні рішення включають:

Велика мідь ллється під основний процесор із щільними тепловими отворами, які з’єднуються з внутрішнім і нижнім шарами міді для розподілу тепла.
Стратегічне розміщення компонентів для рівномірного розподілу джерел тепла та уникнення локальних гарячих точок.
Розробка PCBA з використанням металевого корпусу або спеціальних розподільників тепла для пасивного охолодження.

2.2 Цілісність сигналу та EMI/EMC

Високошвидкісні сигнали (MIPI, DDR) і радіочастотні сигнали (Wi-Fi, GPS) скупчені на невеликій дошці. Без ретельного проектування перешкоди спричиняють шум зображення, падіння кадру або втрату сигналу.

Контроль імпедансу: обчислюйте та суворо контролюйте диференціальний опір 100 Ом для MIPI, USB та інших високошвидкісних диференціальних пар, а односторонній опір 50 Ом для інших критичних трас.
Відповідність довжини: диференціальні пари та групи даних DDR повинні мати сувору відповідність довжини (в межах ±10 міл), щоб забезпечити правильний час.
Відстеження охоронців: прокладіть траси заземлення поряд з критичними сигналами (годинник, I2C, аудіо, відео) і додайте зшивні переходи для ізоляції.
Набір шарів: використовуйте 4- або 6-шарову друковану плату з суцільною площиною заземлення та суцільною площиною живлення. Направляйте високошвидкісні сигнали на внутрішні шари, щоб використовувати площини як екрани.

Крім того, завжди розміщуйте TVS-діоди на вхідних роз’ємах для захисту від електростатичного розряду, додайте феритові кульки та конденсатори на вході живлення для фільтрації та використовуйте одноточкове розділення між аналоговою та цифровою площинами заземлення. Це прості, але дуже ефективні прийоми.

3. Виробництво та контроль якості: сторожі перед масовим виробництвом

Хороший дизайн – це лише половина справи. Щоб доставити надійний PCBA, ретельні процеси виробництва та тестування не підлягають обговоренню.

• Перевірка складання SMT і AOI: авторитетні фабрики використовують 3D SPI для перевірки якості паяльної пасти, високошвидкісні машини для встановлення та встановлення компонентів BGA та 0402, а також AOI (автоматизовану оптичну перевірку) для виявлення дефектів паяння (мости, холодні з’єднання, відсутні компоненти).

• FCT (тест функціональної схеми): імітуйте фактичну роботу відеореєстратора, увімкнувши PCBA та перевіривши кожну функцію: запис, аудіо, отримання сигналу GPS, реакцію кнопок і вихід на дисплей.

• Випробування на вигоряння (тест на старіння): безперервно запускайте PCBA від кількох до десятків годин у камері з високою температурою та високою вологістю. Це виявляє приховані дефекти (наприклад, періодичні паяні з’єднання або термічно нестабільні компоненти) і є критичним кроком для забезпечення довгострокової надійності.

Будівля надійнаPCBA відеореєстратораце систематичні інженерні зусилля. Це балансування — пошук оптимальної точки між продуктивністю, вартістю, фізичним розміром, розсіюванням тепла та довгостроковою надійністю. Розглянувши ці практичні міркування заздалегідь, ви зможете уникнути багатьох поширених пасток і спростити свій шлях до успішного запуску продукту.
