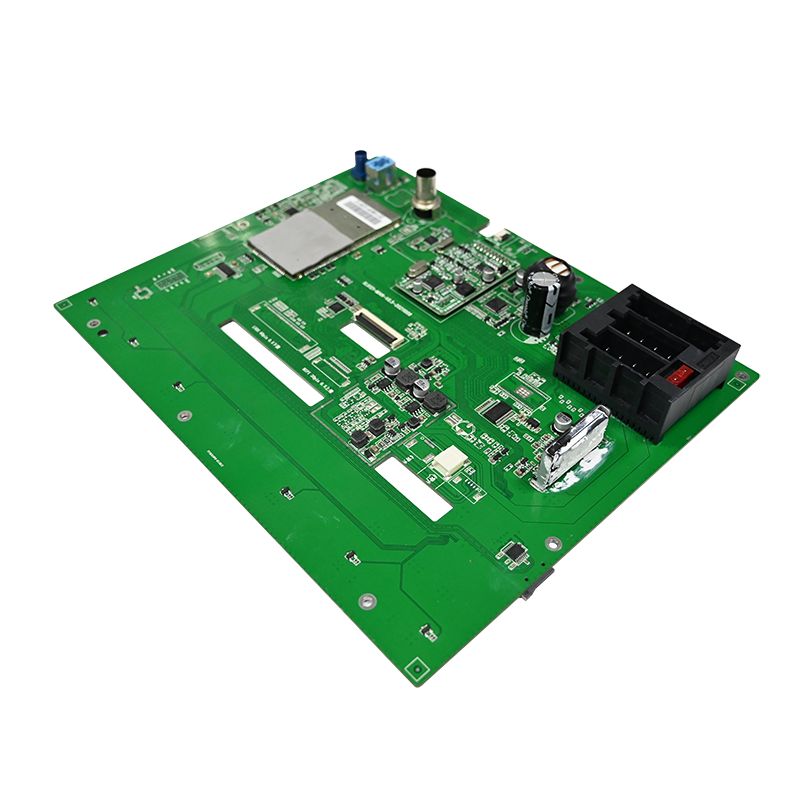

PCBA відеореєстратора

Основні специфікації якості для PCBA відеореєстратора

Визначте ці параметри перед пошуком компонентів. Кожне рішення випливає з вимог до тепла та вібрації.

Робоче середовище для автомобільного використання

Бюджет теплового управління

Критично: знизити характеристики всіх електролітичних конденсаторів до 50% номінальної напруги при 105°C. Кришка 6,3 В на рейці 5 В виходить з ладу протягом 6 місяців.

Вибір компонентів для високоякісного PCBA відеореєстратора

Гарна якість починається з автомобільних запчастин. Компоненти споживчого класу викликають польові збої.

Сенсор зображення та вузол об’єктива

Уникайте датчиків рольставень без глобального скидання. Швидкий рух створює перекіс, який робить таблички нечитабельними.

Архітектура процесора та пам'яті

Правило надійності: використовуйте окремий LDO для опорної напруги пам’яті DDR (VREF). Прив’язка його до VDD через резисторний дільник спричиняє перекидання бітів вище 70°C.

Ланцюг живлення (найважливіший)

PCBA відеореєстратора виходить з ладу більше, ніж де-небудь ще.

Ввести пульсації 200 мВ на частоті 100 кГц на вході 12 В. На відео не повинно бути горизонтальних смуг.

Макет PCBA для цілісності сигналу та розподілу тепла

Макет визначає, чи відеореєстратор PCBA записує надійно чи блокує трафік.

Рекомендований стек шарів (мінімум 6 шарів)

Критичні правила маршрутизації

Траси DDR3L – 50 Ом ±10% імпеданс, група 8 трас довжиною 0,5 мм
MIPI CSI (сенсор на SoC) – диференціальні пари, невідповідність довжини < 0,2 мм
Гніздо для SD-карти – серія резисторів 22 Ом поблизу SoC для контролю перевищення
Кристал (27 МГц) – захисне кільце із заземленими переходами, без площини живлення під ним

Контроль виробничого процесу для узгодженості

Високоякісний PCBA відеореєстратора потребує статистичного контролю процесу (SPC) на кожній лінії.

Паяльна паста та оплавлення

Оптичний та рентгенівський контроль

AOI (автоматичний оптичний) – перевіряє полярність компонентів, паяні перемички, підняті висновки
AXI (X-ray) – обов’язковий для корпусів BGA (SoC і DRAM). Коефіцієнт пустоти під кулькою < 25%
ICT (внутрішньосхемний тест) – перевіряє шини живлення, годинник і сигнали скидання перед спалахом прошивки

Перевірка перед масовим виробництвом

Кожна конструкція PCBA відеореєстратора має пройти ці шість тестів.

FAQ – поширені запитання про якість PCBA відеореєстратора

Q1: Чому багато конструкцій PCBA відеореєстратора виходять з ладу після 6 місяців режиму паркування?
A: Основною несправністю є погіршення якості суперконденсатора або батареї внаслідок безперервного заряджання під час високої температури. Режим паркування підтримує PCBA відеореєстратора активним протягом 12+ годин на день за температури лобового скла 60–80°C. Трапляються три конкретні збої:
1. Підвищення ESR суперконденсатора – стандартні ковпачки 2,7 В/10 F збільшують еквівалентний послідовний опір з 50 мОм до понад 1 Ом після 2000 годин роботи при 70 °C. Це запобігає остаточному змиву файлу після вимкнення запалювання. Використовуйте автомобільні суперковпачки, розраховані на 85°C з початковим ESR < 30 мОм.
2. Теплові вимкнення LDO – LDO 3,3 В живить виявлення руху під час паркування. Без спеціального понижувального перетворювача (ефективність 90% проти 60% для LDO) температура переходу перевищує 125°C. Перейдіть на синхронний бакс із розширеним спектром.
3.Витік батареї RTC – резервні батареї типу «таблетка» (CR1220) витікають електроліт вище 80°C, роз’їдаючи прилеглі сліди. Замініть на суперконденсатор 0,1F для резервного живлення RTC – немає ризику витоку.
Завжди перевіряйте режим паркування за допомогою тепловізора після 4 годин у духовці при 50°C.

Q2: Як розташування компонентів PCBA впливає на якість нічного відео в відеореєстраторах?
Відповідь: Розташування компонентів впливає на зв’язок електричного шуму в аналогових лініях живлення та синхронізації датчика зображення. Три правила розміщення безпосередньо впливають на нічні кадри:
Тримайте перемикаючі регулятори на відстані 30 мм від датчика – пульсації 2 МГц від перетворювача DC-DC поєднуються з аналоговою рейкою 2,8 В датчика, якщо лінії йдуть паралельно. Вимірюйте за допомогою аналізатора спектру – будь-яке спотворення вище -85 дБВ на тактовій частоті пікселя створює вертикальні смуги за слабкого освітлення.
Окремі цифрові вводи/виводи від смуг MIPI – лінії даних SD-карти (гармоніки до 200 МГц) випромінюють у диференціальний тактовий сигнал MIPI, коли маршрутизуються на суміжних рівнях. Додайте заземлений через паркан між регіонами SDIO та MIPI.
Розмістіть роз’єднувальні ковпачки в межах 1 мм від датчика – керамічний ковпачок 4,7 мкФ на кожному контакті живлення поглинає високочастотний шум. Кришки довжиною понад 2 мм збільшують шум на 15 дБ, що видно як горизонтальні смуги в тіні.
Добре встановлений відеореєстратор PCBA створює чисте нічне відео, де номерні знаки читаються при 5 люксах. Поганий макет додає артефакти, які не проходять судово-медичну перевірку.

Q3: Чи можу я використовувати ту саму PCBA відеореєстратора для передньої та задньої камер?
Відповідь: Ні, через три відмінності в апаратному забезпеченні, які неможливо усунути лише за допомогою мікропрограми:
Фокусна відстань об’єктива – для передніх камер необхідний нескінченний фокус (3 метри до горизонту). Задні камери потребують близького фокусування (0,5 метра до бампера) для салону хетчбека. Висота оправи об'єктива відрізняється на 1,2 мм. Звичайний PCBA з регульованим тримачем об’єктива коштує дорожче, ніж два спеціальні дизайни.
Орієнтація датчика зображення – передні камери встановлено вертикально. Задні камери часто встановлюються догори ногами (обшивка стелі до скла). Датчик зчитує пікселі зверху вниз. Перевертання зображення цифровим способом додає затримку в 1 кадр (33 мс при 30 кадрах/с), що спричиняє невідповідності синхронізації в двоканальних записах. Налаштування апаратного перемикання через реєстр вимагає різних файлів конфігурації датчика.
Теплове середовище – заднє лобове скло отримує на 30% менше сонячного навантаження, ніж переднє. Оптимізована спереду PCBA з агресивним регулюванням потужності може ніколи не задіяти охолодження ззаду, що призведе до невідповідності старіння конденсатора. Два роки експлуатації покажуть, що передній блок виходить з ладу перед заднім.
Замість цього розробіть звичайну материнську плату з двома мезонінними сенсорними платами. Базовий відеореєстратор PCBA містить процесор і живлення. Кожна сенсорна плата має власний кріплення для об’єктива, орієнтаційні штифти та товщину термопрокладки. Цей підхід зменшує загальну кількість SKU, зберігаючи якість зображення.

Цільові показники продуктивності для високої якості

Високоякісний відеореєстратор PCBA витримує три роки щоденних коливань температури, вібрації та перепадів напруги. Проектуйте з урахуванням зниження номінальних характеристик автомобіля, перевіряйте за допомогою тепловізора та перевіряйте кожну виробничу партію. Завдяки такому підходу відеореєстратори фіксують важливий момент.
