Як виробництво контролерів температури PCBA визначає термічну стабільність у критичних програмах?

Анотація

Термічна стабільність терморегулятора рідко визначається лише алгоритмом керування. Він формується ланцюгом виробничих рішень: як передній кінець датчика ізольований від силової міді, як паяні з’єднання витримують повторні температурні екскурсії, як забруднення видаляються перед конформним захистом і як кожен блок екранується перед тим, як вийти на поле. У цій статті розглядаються виробничі змінні, які відрізняють стабільний контролер від того, який дрейфує, коливається або передчасно виходить з ладу. У ньому обговорюється схема інтерфейсу сенсора, вибір матеріалу, однорідність оплавлення, охоплення випробувань, стратегія покриття та відстеження з посиланням на можливості, необхідні для надійногоКонтролер температури PCBAв автомобільному, медичному та промисловому середовищах.

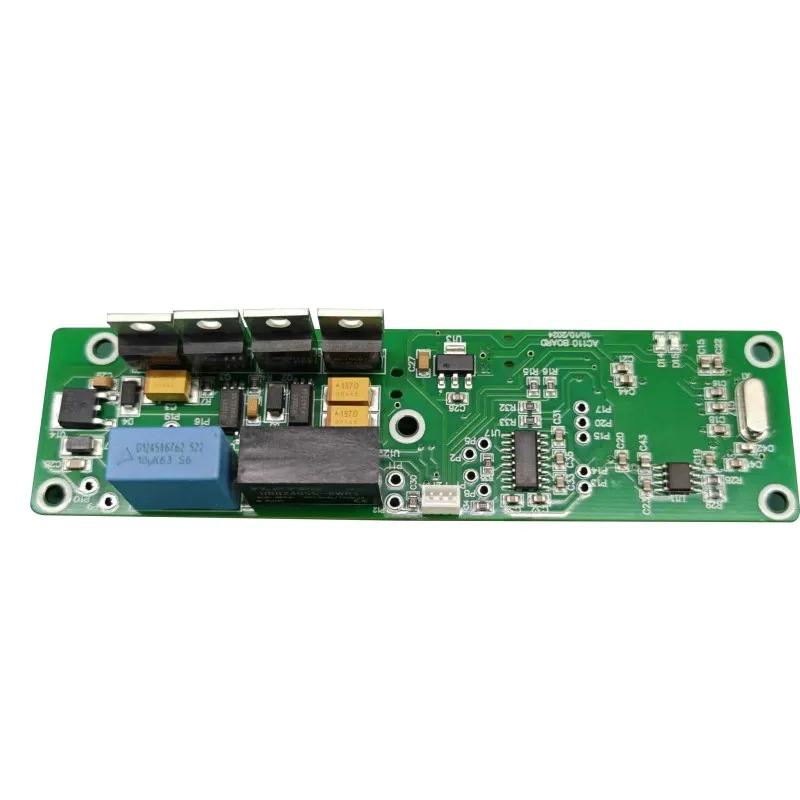

Temperature controller PCBA with mixed SMT and through-hole components
Теплова ефективність визначається перед увімкненням живлення контролера — у процесі складання.

1. Чому термостабільність є результатом виробництва

Терморегулятор часто оцінюють за його точністю заданого значення в таблиці даних, але поведінка в полі регулюється фізичними змінними, які вводяться під час складання. Порожнечі припою підвищують термічний опір. Забруднення створює шляхи витоку, які зміщують аналогові показання. Розподіл міді біля датчика може перетворити саму плату в розсіювач тепла. Кожна з цих умов є ознакою виробництва, а не проблемою програмного забезпечення.

Різниця між контролером, який підтримує ±0,5 °C, і контролером, який відхиляється на кілька градусів, часто пояснюється дисципліною процесу. Дослідження плат прецизійного теплового контролю показує, що сліди живлення, що передають кілька амперів, повинні мати достатню кількість міді та бути фізично відокремлені від зворотного шляху датчика; інакше локалізоване нагрівання та падіння інфрачервоного випромінювання пошкоджують вимірювання до того, як сигнал досягне АЦП. Таким же чином, термічні рельєфні вирізи, вузькі сліди датчика та навмисне відстань від сильнострумових компонентів створюють «термочесну» зону навколо чутливого елемента, щоб він реагував на температуру системи, а не на внутрішній тепловий потік плати.

Ось чому фразаКонтролер температури PCBAописує більше, ніж заповнену дошку. Він описує керовану теплову систему, ланцюг вимірювання, силовий каскад і схеми захисту якої розроблені та виготовлені спільно. Коли процес складання нестабільний, контур керування змушений компенсувати фізичний шум, який він не бачить.

Ключовий принцип:Датчик не вимірює навколишнє середовище безпосередньо. Він вимірює локальний тепловий стан друкованої плати. Виробництво визначає, чи є місцевий стан репрезентативним чи спотвореним.

2. Інтерфейс датчика: перша лінія захисту

2.1 Тип датчика та його виробничі наслідки

Термістори NTC, PT100/PT1000 RTD і термопари накладають різні обмеження на передній кінець друкованої плати. Датчики NTC забезпечують високу чутливість у вузьких діапазонах, але вимагають лінеаризації, оскільки їх крива опору-температури експоненціальна. RTD пропонують більш лінійний відгук у широкому діапазоні, але їх шлях сигналу з низьким опором більш чутливий до опору слідів і напруги, викликаної паянням. Термопари забезпечують найширший діапазон, але найнижчу точність, часто в діапазоні кількох градусів, і залежать від компенсації холодного спаю, яка повинна бути електрично стабільною.

Передній кінець датчика — це не просто аналоговий вхід; це вимірювальний вузол з високим опором, який повинен відкидати синфазний шум, зберігаючи малий диференціальний сигнал. Типові комерційні контролери ілюструють розповсюдження: вхід NTC може бути розрахований на ±0,6 °C, канал PT100 — на ±0,7 °C, а термопара J-типу — на ±3 °C. Ці цифри є характеристиками на рівні датчика, а не гарантіями на рівні системи. Процес складання або зберігає цю точність, або погіршує її через погане заземлення, температурні градієнти та неадекватний доступ до калібрування.

2.2 Доступ до ізоляції макета та калібрування

Трасування датчика, яке проходить поруч із драйвером реле або перемикаючим вузлом MOSFET, додасть шум до вимірювання. Площина заземлення, яка переривається під аналоговим входом, змушуватиме зворотні струми через спільну мідь, створюючи зсуви, які змінюються залежно від навантаження. Під час перевірки проекту для виробництва ці проблеми слід позначити перед випуском інструментів. Інженерний аналіз повинен оцінити теплову зв’язок, розміщення компонентів для ізоляції датчика та цілісність площини живлення/землі для чистого аналогового вимірювання та стабільного перемикання ШІМ.

Калібрування є останнім мостом між датчиком і фізичним корпусом. Жоден датчик не ідеально підібраний для конкретної друкованої плати, корпусу чи монтажного блоку. Одноразове калібрування в контрольованій термокамері застосовує коригувальний зсув, але плата має бути розроблена з тестовим доступом і гачками мікропрограми, які роблять це калібрування повторюваним. Якщо PCBA зібрано з невідповідним об’ємом припою або забрудненням, зсув калібрування буде змінюватися з віком і температурою, що перешкоджає меті початкової корекції.

3. Матеріали друкованої плати та архітектура міді під дією тепла

Терморегулятори часто працюють у корпусах, де температура навколишнього середовища значно перевищує рівень кімнати, а ступінь живлення додає власне тепло. Субстрат повинен підтримувати стабільність розмірів і діелектричну цілісність у цьому діапазоні. FR-4 є звичайним, але ламінати з високою Tg і алюмінієві підкладки вибираються, коли теплове навантаження або циклічний профіль перевищує те, що може витримати стандарт FR-4 без помітного зсуву.

Структура переплетення скловолоконної тканини всередині FR-4 може спричиняти локальні варіації теплопровідності, що призводить до ефекту «теплового переплетення», який зміщує показання датчика залежно від того, куди спрямовано слід. Це особливо важливо для високоточних контролерів, де навіть відхилення на 0,1 °C має значення. Мідна архітектура не менш важлива. Двошарова плата може бути достатньою для простого термостата, але контролери з передніми частинами змішаного сигналу та виходами ШІМ виграють від 4- або 6-шарових наборів із спеціальними площинами заземлення, що примикають до шарів сигналу. Таке розташування забезпечує природну ізоляцію між шумною силовою секцією та чутливою аналоговою секцією, зменшуючи потребу у зовнішній фільтрації, яка сама може дрейфувати.

Дизайн змінна Перевага стабільності Виробничий ризик у разі ігнорування
Кількість шарів і площина землі Виділений аналоговий зворотний шлях; зв'язок зі зниженим загальним опором Зміщення показань датчиків за допомогою реле або перемикання MOSFET
Ширина траси потужності та вага міді Менше падіння ІЧ-променів і локалізований нагрів при великій силі струму Гарячі точки біля датчика; теплове зміщення, яке змінюється з навантаженням
Термічний рельєф і інтервал Датчик реагує на навколишнє середовище, а не на провідне тепло від силової міді Контролер регулює плату замість процесу
Товщина дошки та підкладки Стабільність розмірів через циклічність; послідовна поведінка КТР Напруга пайки, викривлення та зміщення між шарами

Тому фізичний стек не є пасивним фоном. Це частина контуру керування. Плата, яка розподіляє тепло нерівномірно, вироблятиме сигнал датчика, який є електрично точним, але термічно помилковим.

4. Надійність паяного з’єднання через термічні цикли

Терморегулятори піддаються багаторазовому нагріванню та охолодженню. Паяні з’єднання, які з’єднують пристрої живлення, реле та з’єднувачі датчиків, повинні витримувати результуючу термомеханічну напругу. Домінуючим механізмом є невідповідність КТР: кремній, мідь, припій і ламінат розширюються з різною швидкістю, і протягом багатьох циклів невідповідність концентрує напругу на межі з’єднання. Мікротріщини виникають на периферії з’єднання і поширюються доти, поки опір не підвищиться або з’єднання не розкриється.

Цей режим несправності особливо важливий навколо МОП-транзисторів, TRIAC і релейних терміналів, де локалізовані відхилення температури найбільші. Контролер, який пройшов функціональне випробування при кімнатній температурі, все ще може вийти з ладу після кількох сотень циклів, якщо процес паяння створив порожнечі, недостатнє змочування або надмірне утворення інтерметалів. Тому реакція на складання повинна включати контрольовані профілі оплавлення, перевірене нанесення пасти та методи перевірки, які дозволяють побачити приховані з’єднання.

  • Однорідність оплавлення:Дельта T приблизно 10 °C між найгарячішим і найхолоднішим швом на панелі є практичною цільовою метою для багатьох безсвинцевих профілів; ширші розкиди означають, що деякі суглоби недостатньо оброблені, а інші перевантажені.
  • Контроль пустоти:Порожнечі під термопрокладками збільшують опір з’єднання з платою та створюють локальні гарячі точки, які прискорюють ріст тріщин.
  • Інспекційний доступ:Рентгенівський контроль необхідний для BGA та компонентів з нижнім закінченням; Сам по собі AOI не може підтвердити приховану геометрію суглоба.
  • Зняття напруги:З’єднувачі та важкі деталі з наскрізними отворами повинні мати механічну підтримку, щоб теплове розширення корпусу не передавалося безпосередньо на галтель припою.

коженКонтролер температури PCBAякий, як очікується, працюватиме роками в циклічному середовищі, повинен бути створений за допомогою процесу паяння, який кваліфікований проти термічного циклу, а не лише за візуальними критеріями прийнятності. IPC-A-610 класу 2 або класу 3 забезпечує базову якість виготовлення, але циклічна поведінка з’єднання визначається комбінацією сплаву, профілю та конструкції накладки.

5. Тестове покриття, яке виявляє приховані теплові дефекти

Функціональне тестування при кімнатній температурі є необхідним, але недостатнім для терморегулятора. Плата може пройти внутрішньосхемне випробування та функціональне випробування ланцюга та все ще містити прихований дефект, який з’являється лише під впливом температури. Стратегія випробувань повинна підвищувати рівень стресу, щоб несправності в ранньому терміні експлуатації виникали ще до відправлення.

Автоматизована оптична перевірка перевіряє наявність компонентів і форму припою. Перевірка в ланцюзі підтверджує значення резисторів і конденсаторів і виявляє короткі замикання або обриви. Функціональний тест ланцюга імітує входи датчиків і перевіряє реле або виходи SSR. Рентгенівське обстеження виявляє приховані порожнечі припою та розпад BGA. Після перевірки на вигоряння та вплив навколишнього середовища збірку піддають підвищеній температурі під циклічним навантаженням, часто протягом 24–48 годин, щоб змусити крайові з’єднання та дефекти компонентів вийти з ладу. Екологічні камери розширюють цю можливість від –40 °C до +125 °C і відносної вологості 0–95%, що дозволяє виробнику співвідносити поведінку стенда з польовими умовами.

Тестовий опір контакту кріплення також може маскувати крайовий з’єднання. Якщо штифти Pogo не встановлюють послідовний контакт, тест може пройти плата, яка не вийде під вплив вібрації або теплового розширення. Вигоряння не замінює стабільний процес. Це фільтр для конкретних ризиків, і він найбільш ефективний, коли профіль напруги відображає фактичну термічну місію контролера. Загальне високотемпературне замочування може споживати тестову ємність, не виявляючи слабких місць, пов’язаних із зміною циклів, які мають значення в програмі контролю температури.

6. Конформне покриття та ізоляція від навколишнього середовища

Волога та забруднення – це приховані термічні проблеми. Тонка плівка адсорбованої води на поверхні друкованої плати може створювати шляхи витоку між слідами датчика, змінюючи ефективний опір вимірювальної мережі. Хімічні залишки від флюсу або транспортування можуть стати електропровідними, коли підвищується вологість. У контролері, який покладається на вхід датчика з високим опором, ці шляхи витоку виглядають як температурний зсув або шум.

Конформне покриття вирішує це, утворюючи тонкий полімерний шар, який відповідає топології плати та ізолює схему від вологи, пилу та хімічних забруднень. Акрилові покриття економічні і піддаються повторній переробці; поліуретан забезпечує кращу стійкість до розчинників і стирання; силікон забезпечує найширший температурний діапазон і гнучкість. Покриття має бути нанесене після ретельного очищення, оскільки інкапсуляція іонного забруднення затримує його на платі та може швидше прискорити електрохімічний збій, ніж запобігти йому.

Адгезія покриття є ще однією змінною; якщо поверхнева енергія занадто низька через залишки, покриття може розшаровуватися під час термічного циклу, відкриваючи шлях для вологи. Вибіркове покриття часто є кращим для терморегуляторів, оскільки з’єднувачі, реле та контрольні точки можуть залишатися без покриття. Процес необхідно контролювати таким чином, щоб товщина покриття була достатньою на відкритих слідах, але не перекривала дрібні виводи та не перешкоджала тепловим рельєфам.

7. Відстеження як інструмент контролю термічного ризику

Коли контролер дрейфує в полі, перше питання полягає в тому, чи поведінка є ізольованою чи пов’язаною з партією. Без відстеження на це питання неможливо відповісти ефективно. Відстеження на рівні партії та одиниці пов’язує кожен серійний номер із кодами дат компонентів, записами оплавлення, результатами випробувань і партією покриття. Це дозволяє виробнику та замовнику визначити, чи корелює скарга на дрейф із конкретною партією компонентів, конкретною лінією чи конкретним екологічним тестом.

Простежуваність в aКонтролер температури PCBAпрограма не є адміністративними витратами. Це механізм, який перетворює збій поля на обмежену подію, яку можна виправити, замість відкритого питання надійності. Авторизоване джерело - це друга половина відстеження. Компоненти, придбані через франчайзингових дистриб’юторів, мають документально підтверджене походження. Компоненти з відкритих ринкових каналів можуть бути відремонтовані, перемарковані або поза вказаним вікном коду дати. Для регулятора температури підроблений або застарілий компонент інтерфейсу датчика може зрушити весь ланцюг вимірювання. Візуальна, електрична та рентгенівська перевірка вхідних компонентів забезпечує практичний бар’єр проти підробок перед початком складання.

Примітка щодо виробництва:Відстеження – це не паперова робота. Це єдиний спосіб відрізнити випадкову польову подію від систематичного зсуву процесу, який вимагає негайного стримування.

8. Від прототипу до обсягу: зрілість виробництва

Термічна стабільність повинна пережити перехід від інженерних зразків до серійного виробництва. Процес, який працює на п’яти платах, може поводитися по-різному на п’яти тисячах, якщо зміниться осадження пасти, навантаження оплавлення або контакт тестового кріплення. Партнер-виробник повинен продемонструвати, що однакові контрольовані параметри підтримуються на кожній фазі.

  • Інженерна перевіркаНевеликі збірки для перевірки дизайну та початкового теплового налаштування. Зосередьтеся на перевірці макета та доступі до калібрування датчика.
  • Пілотний запускХарактеристика процесу та випробування на термічну напругу. Профіль припою, покриття покриття та межі тестування фіксовані.
  • Малосерійне виробництвоВихідні на ринок партії. Відстеження та дисципліна вхідної перевірки здійснюються у масштабі.
  • Серійне виробництвоСтабільний вихід SMT, повторювані функціональні випробування та моніторинг надійності на рівні партії.

На кожному етапі виробник повинен надати зворотній зв’язок проектування для виробництва, який стосується теплового розряду на трасах живлення, відстані між компонентами та доступності контрольної точки. Партнер із дисципліни IATF 16949 застосовує розширене планування якості, аналіз режимів відмови та керування змінами до програми терморегулятора, навіть якщо кінцевий продукт промисловий, а не автомобільний. ISO 13485 додає відстежуваність на рівні одиниць, валідацію процесу та документацію з управління ризиками для контролерів медичного рівня. Ці рамки не є маркетинговими етикетками; вони визначають, чи здатний виробничий процес підтримувати теплові характеристики з часом.

Unixplore Electronicsзастосовує цей багаторівневий підхід — DFM з урахуванням датчиків, власний AOI, ICT, FCT, рентгенівське випромінювання, вигоряння та перевірка навколишнього середовища — щоб поєднати наміри дизайну та надійність обсягу. Вихід двостороннього поверхневого монтажу за першого проходу вище 98,5% є одним із показників, але більш значущим результатом є контролер, термічна поведінка якого залишається в межах його специфікації після повторних циклів і впливу поля.

Надійність починається ще до першого включення

9. Часті запитання

Чи завжди більша кількість шарів покращує термічну стабільність?

Не автоматично. 4- або 6-шарова система зі спеціальною площиною заземлення, як правило, забезпечує кращу ізоляцію між силовою та аналоговою секціями, ніж 2-шарова плата, але перевага залежить від того, як розділені площини та куди маршрутизуються датчики. Погано розділена 4-шарова плата може працювати гірше, ніж ретельно прокладена 2-шарова конструкція.

Навіщо потрібне вигорання, якщо AOI та функціональний тест уже пройшли?

AOI та функціональний тест виявляють дефекти, які є видимими або електрично присутніми під час тесту. Вигоряння прискорює вихід з ладу на ранніх стадіях, застосовуючи зміну температури та навантаження, оголюючи крайові паяні з’єднання, слабкі місця компонентів і переривчасті з’єднання, які можуть бути пропущені під час однопрохідного тесту. Це фільтр надійності, а не заміна контролю процесу.

Чи може конформне покриття компенсувати поганий процес очищення?

Ні. Покриття поверх іонного забруднення може затримувати вологу та прискорювати вихід з ладу. Плиту необхідно очистити та висушити перед нанесенням покриття, щоб полімерний шар захищав хімічно безпечну поверхню, а не закривав на ній забруднення.

Як відстежуваність допомагає, якщо контролер уже занепав у полі?

Простежуваність пов’язує блок, на який впливає, з його партіями компонентів, записами окомпонування та історією випробувань. Це дозволяє виробнику визначити, чи є дрейф ізольованою подією, проблемою з матеріалом, пов’язаною з партією, чи порушенням процесу, а також обмежити коригувальну дію, а не розглядати кожну одиницю як підозрілу.

Яка найпоширеніша виробнича причина зсуву датчика в терморегуляторі?

Тепловий зв’язок від силової міді до зони датчика в поєднанні з недостатнім доступом до калібрування. Якщо траса датчика прокладена поблизу компонента, що виділяє тепло, або має спільний зворотний шлях зі схемою сильного струму, виміряна температура включатиме зміщення, що залежить від навантаження, яке неможливо усунути лише мікропрограмою.

Різниця між контролером, який зберігає свої специфікації, і контролером, який дрейфує, вбудована в процес. Поділіться своїми файлами Gerber, специфікацією, типом датчика та річним обсягом, щоб отримати огляд виробництва, зосереджений на термічній стабільності, охопленні випробуваннями та відстежуваності.

Зв'яжіться з намищоб обговорити вашу програму терморегулятора та отримати технічну відповідь від команди інженерів.
