Як вибрати виробник терморегулятора PCBA -- Технічний посібник для покупця
Чому фабрика важливіша за дизайн

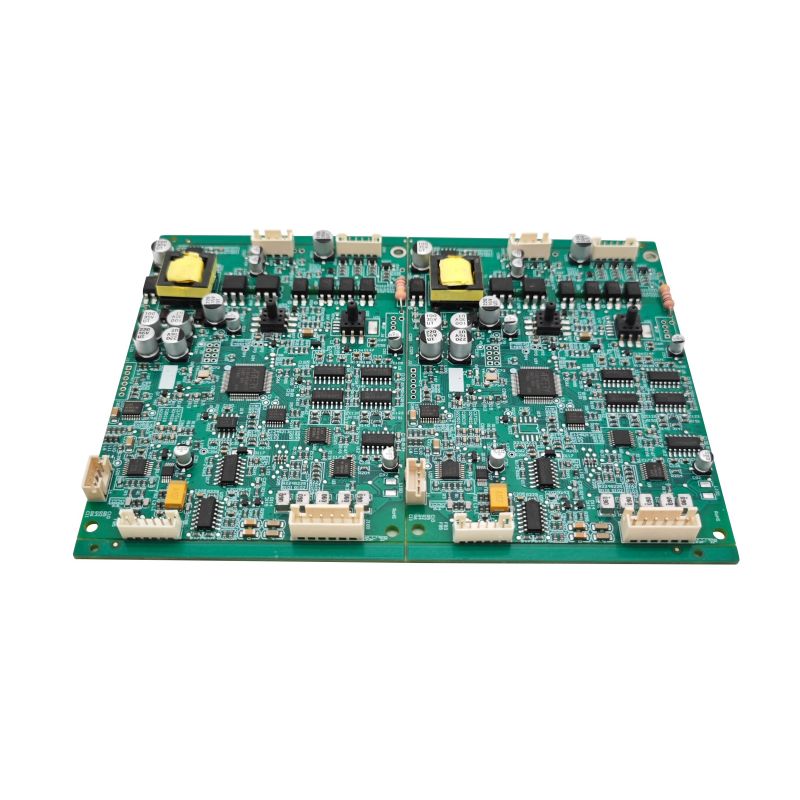

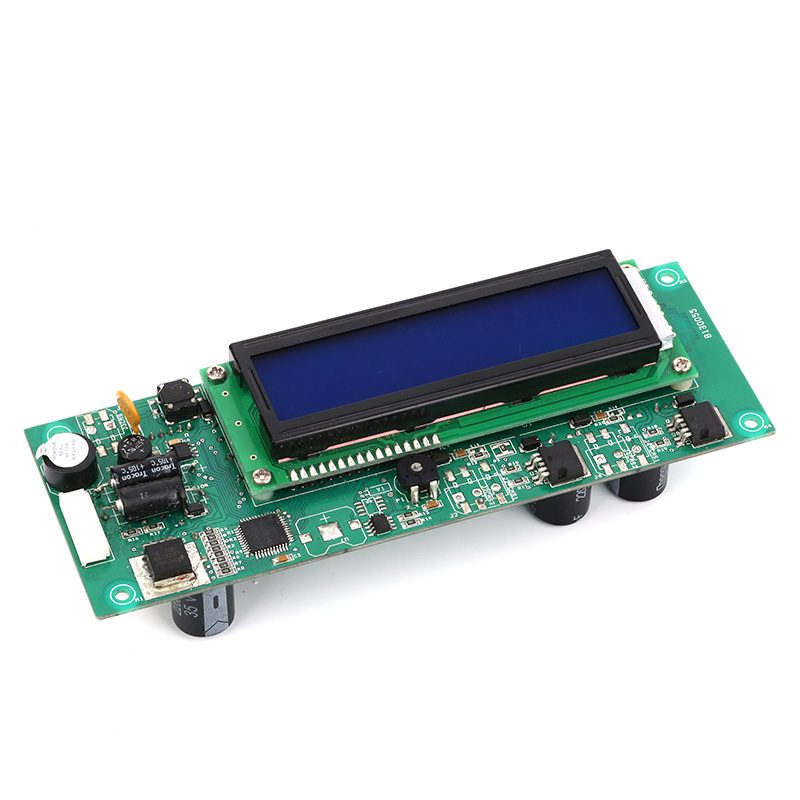

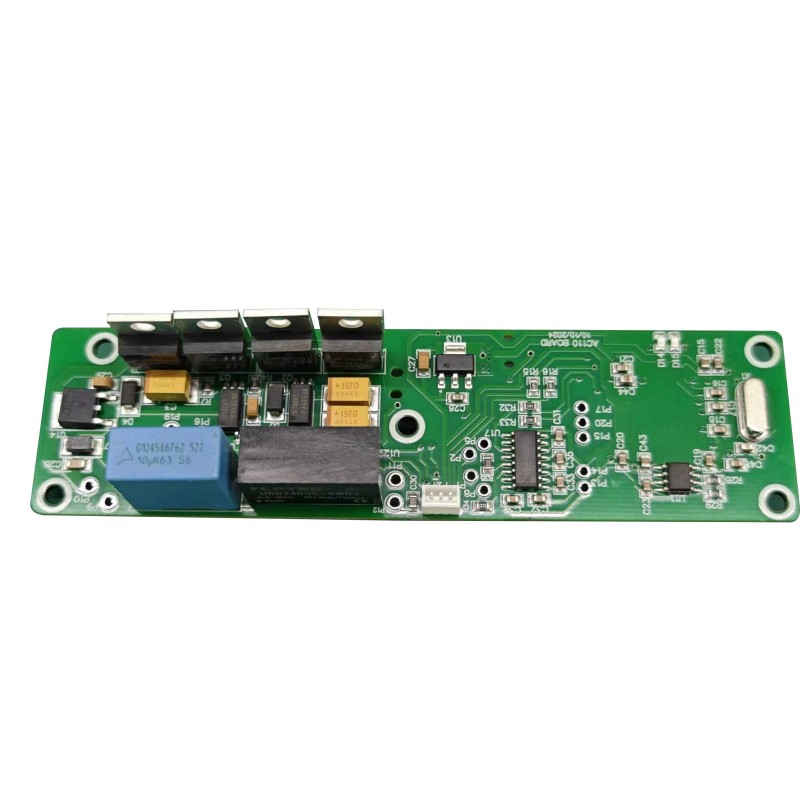

Чудовоконтролер температури PCBAдизайн на папері не вдається, якщо під час складання спостерігаються з’єднання холодної пайки, неправильне розміщення компонентів або погане керування температурою. Завод контролює:
- Якість паяльної пасти та профіль оплавлення
- Захист від електростатичного розряду при складанні
- Відстеження джерела компонентів
- Покриття електричних випробувань (ICT, FCT)
- Скринінг вигоряння та впливу навколишнього середовища
Вибирайте невдало, і показники несправностей можуть підскочити від 0,2% до 5% або вище.
8 критичних критеріїв оцінки для заводів з виробництва терморегуляторів PCBA
1. Сертифікації та аудити
Сертифікат Чому це важливоISO 9001:2025Базова система управління якістю IATF 16949Потрібно для автомобільних термоконтролерівISO 13485Контроль температури медичного пристрою PCBAIPC-A-610 Клас 2 або 3Прийнятність електронних вузлів UL / CESВідповідність кінцевим продуктам
Червоний прапор:Фабрика стверджує, що «відповідає вимогам ISO», але не може показати дійсний сертифікат.
2. Можливості внутрішнього тестування
Серйознийконтролер температури PCBAфабрика не передає тестування аутсорсингу. шукати:
- AOI (автоматична оптична перевірка)-- 100% дощок
- ICT (In-Circuit Test)-- Перевіряє резистори, кришки, замикання
- FCT (тест функціональної схеми)-- Імітує вхід датчика, перевіряє вихід реле/SSR
- Випалювальні печі-- 48 годин при 50°C із зміною навантаження
- рентгенологічне обстеження-- Для BGA або прихованих паяних з'єднань
3. Постачання та відстеження компонентів
Попросіть письмові правила щодо:
- Тільки авторизовані дистриб'ютори(DigiKey, Mouser, Arrow або місцеві еквіваленти)
- Простежуваність партії-- Кожен серійний номер PCBA пов'язаний з кодами дати компонентів
- Виявлення підробок-- Візуальний огляд, рентгенівське та електричне підтвердження
Без можливості відстеження один підроблений конденсатор може зруйнувати весь виробничий цикл.
4. Інженерна підтримка та огляд DFM
Фабрика повинна забезпечити aДизайн для виробництва (DFM)доповісти перед цитуванням. Це включає:
- Паяльна маска та прозорість шовкографії
- Відстань між компонентами для автоматичного розміщення
- Термічний рельєф на силових трасах
- Доступ до тестової точки для світильників FCT
Наш стандарт:Принаймні 3 ітерації DFM, включені в NPI (введення нового продукту).
5. Шлях від прототипу до серійного виробництва
ФазаКількість Типовий час виконання Інженерні зразки5--20 шт.5--7 днівПілотний запуск50--200 шт.10--12 днівМалосерійне виробництво500--2000 шт.15--20 днівВеликий обсяг (на місяць)5000+ шт.25--30 днів
Уникайте заводів, які не можуть виробляти прототипи, не стягуючи величезних зборів за NRE.
6. Термічний цикл і стрес-випробування навколишнього середовища
дляконтролер температури PCBAвикористовується в холодильниках, печах або зовнішньому обладнанні, переконайтеся, що завод має:
- Температурна камера(від -40°C до +125°C)
- Камера вологості(0--95% RH)
- Здатність до термічного удару(повітря-повітря, передача 10 с)
Запитуйте звіти про випробування попередніх подібних продуктів.
7. Комунікація та прозорість
На етапі цитування поставте три запитання:
1. «Який у вас типовий коефіцієнт прибутковості двостороннього SMT?» (Хороша відповідь: >98,5%)
2. «Чи можу я побачити зразок звіту DFM від попереднього клієнта?»
3. «Хто розглядає скарги клієнтів щодо якості – і який у вас процес звітування 8D?»
Повільні або нечіткі відповіді вказують на майбутні проблеми.
8. Розташування та логістика
- Місцевий проти офшорного:Вітчизняні заводи спрощують зв'язок, але коштують на 30--50% дорожче. Офшор вимагає чітких угод про контроль якості.
- Консигнація чи під ключ:«Під ключ» (фабрика купує компоненти) економить зусилля на закупівлі. Консигнація (ви постачаєте запчастини) дає вам контроль над марками компонентів.
Для критично важливих завданьконтролер температури PCBA, ми рекомендуємо «під ключ» із затвердженим списком постачальників (AVL), підписаним у контракті.
Технічні параметри, якими потрібно поділитися під час запиту пропозицій
Щоб отримати точні ціни, надайте цю таблицю кожному заводу-кандидату:
ПараметрВаші вимоги (Приклад) Розмір друкованої плати 120 x 90 мм, 1,6 мм FR-4Кількість шарів2- або 4-шарові SMT-компоненти~85 (включаючи пасивні 0603)Компоненти з наскрізним отвором4 (гвинтові клеми, реле)Потрібні контрольні точки12 (для FCT)Річний обсяг10 000 одиниць Конформне покриттяТак -- акрил, обидві сторони Робоче середовище -20°C до +75°C, 90% RH
Регулятор температури PCBA – поширені запитання щодо вибору на заводі
Поширені запитання 1 -- Яка розумна ціна для контролера температури PCBA (лише збірка, без корпусу)?
відповідь:Для стандартного 2-шаровогоконтролер температури PCBAз 60--100 компонентами SMD (включно з мікроконтролером, реле та клемними блоками), ціна збірки розподіляється наступним чином:
- Прототип (1--10 шт):$25--$60 за дошку (включаючи трафарет і налаштування)
- Дрібна партія (100--500 шт):$8--$15 за дошку
- Середній обсяг (1000--5000 шт):$4,50--$7,00 за дошку
- Великий обсяг (10 000+ шт):$2,80--$4,50 за дошку
Ці ціни передбачають збірку під ключ (усі пасивні компоненти постачає завод). Додайте $1,50--$3,00 за плату для 100% тестування ICT + FCT. Додайте $2,00 за дошку для конформного покриття. Будь-яка ціна, значно нижча за ці діапазони, ймовірно, використовує неоригінальні компоненти або пропускає електричні випробування.
FAQ 2 -- Як перевірити реальний рівень якості фабрики перед розміщенням великого замовлення?
відповідь:Скористайтеся правилом «3-40-400», перш ніж взяти на себе зобов’язанняконтролер температури PCBAзавод:
- 3 зразки:Виконайте власний функціональний тест на трьох інженерних зразках плат. Виміряйте точність показань температури (±0,5°C?) і час перемикання реле.
- 40 одиниць (дослідний запуск):Замовлення 40 PCBA в зборі. Виконайте прискорений термоцикл (10 циклів від -20°C до +70°C). Виміряйте відсоток відмов – допустимо ≤ 2 плати відмовляються (5%).
- 400 одиниць (перша партія):Після пілотних проходів замовте 400 одиниць. Використовуйте статистичну вибірку (AQL 0,65 для великих дефектів, 1,5 для незначних). Перевіряйте кожну 20-ту плату на якість пайки під збільшенням.
Завод, який відмовляється від оплачуваного пілотного запуску 40 одиниць, приховує невідповідність процесу. Іди геть.
Поширені запитання 3 -- Яку гарантію та відповідальність має надавати фабрика з виробництва контролерів температури PCBA?
відповідь:професійнийконтролер температури PCBAзаводи забезпечують:
- Гарантія на якість роботи 1 рік-- охоплює несправності паяних з’єднань, підняті колодки, неправильне розміщення компонентів.
- Гарантія на компоненти 90 днів-- якщо вони придбали деталі, вони замінюють будь-які плати DOA (несправні після прибуття) через дефекти компонентів. Після 90 днів гарантія на компоненти відповідає початковій політиці виробника (часто 1--3 роки).
- Ліміт відповідальності-- стандартні контракти обмежують відповідальність фактурною вартістю PCBA. Для критично важливих застосувань (медичне забезпечення життя, літаки) укладіть окрему угоду про якість із більшою відповідальністю.
Завжди отримуйте умови гарантії в письмовій форміранішерозміщення депозиту. Поважні фабрики містять розділ про якість у своїх проформах-фактурах. Уникайте будь-якої фабрики, яка каже "немає гарантії на зібрані плати" - це негайна дискваліфікація.
Червоні прапорці, яких слід уникати негайно
| Червоний прапор | Чому небезпечно |
|---|---|
| "Нам не потрібні ваші файли Gerber" | Неможливо виконати DFM — високий ризик помилок при складанні |
| «Тестування коштує додатково» | Вказує на відсутність внутрішньої можливості FCT |
| «Ми використовуємо еквівалентні частини» (без схвалення бренду) | Імовірно, підроблені або нестандартні компоненти |
| "Мінімальне замовлення 5000 штук для прототипу" | Небажання підтримувати NPI - погана інженерна культура |
| Відсутність політики повернення дефектних вузлів | Перекладає весь ризик на вас |
Остаточна рекомендація – 5-етапний процес відбору
1. Шорт-лист 3--5 фабриквикористовуючи наведені вище фільтри сертифікації та тестування.
2. Надішліть той самий пакет технічних даних(Гербери, специфікація, складальне креслення) всім.
3. Порівняйте звіти DFM-- Фабрика, яка знаходить більше проблем, є найретельнішою.
4. Замовте 10 прототипів у двох найкращих кандидатів-- перевірте їх пліч-о-пліч у своїй системі.
5. Запустіть пілот із 40 одиниць від переможцядо досягнення річного обсягу.
A контролер температури PCBAфабрика, яка пройшла цей процес, забезпечить незмінну якість протягом років, а не місяців.
Щоб отримати список попередньо перевірених фабрик, які відповідають усім критеріям у цьому посібнику, зверніться до свого річного обсягу та цільової ціни за плату. Укажіть тип датчика (NTC/PT100/термопара) для відповідної рекомендації.
