У 2026 році конструкція датчика руху PCBA вступає в «мікро» еру

Коли ви підходите до вхідних дверей, і світло вмикається автоматично, або коли ви перегортаєте телефон, і екран миттєво обертається – ці, здавалося б, чарівні сцени залежать від одного основного компонента: PCBA датчика руху.

З бурхливим розвитком Інтернету речей і периферійних обчислень традиційні конструкції датчиків руху більше не можуть задовольняти надзвичайні вимоги до мініатюризації, наднизького енергоспоживання та завадостійкості. Між 2025 і 2026 роками ця технологія досягла критичного перелому: перехід від «складання» до справжньої «інтеграції».

I. До побачення, незграбні конструкції: основна архітектура інтегрованого PCBA

ТрадиційнийPCBA датчика рухуs часто підключали датчик як окремий модуль через штифти з наскрізними отворами, що призводило до великих обсягів і затримок сигналу. Сьогодні галузь рішуче зміщується в бік інтегрованих і вбудованих архітектур.

Відповідно до останньої технічної літератури, сучасні високоточні PCBA датчиків руху тепер використовують архітектуру вбудованого датчика MEMS. Ламінуючи мікроелектромеханічні системи безпосередньо всередині підкладки друкованої плати, інженери створили чотиришарову систему ядра:

1. Сенсорний рівень: лазерна мікрообробка створює точні мікропорожнини всередині друкованої плати для акселерометрів або гіроскопів.

2. Рівень формування сигналу: інтегровані малошумні операційні підсилювачі посилюють слабкі сигнали мікровольтового рівня до придатного для використання рівня.

3. Рівень обробки: вбудовані мікроконтролери Cortex-M4 забезпечують локальну попередню обробку даних, зменшуючи залежність від хмари.

Безпосередніми перевагами цієї інтегрованої конструкції є зменшення гучності на 40% або більше і значно покращена завадозахищеність завдяки коротшим шляхам передачі сигналу, що є критичним для смартфонів і пристроїв, що носяться.

II. Star Technology: революція SMD у датчиках PIR

У світі датчиків руху PIR (пасивні інфрачервоні) датчики залишаються домінуючим рішенням для виявлення людей. Однак традиційні датчики PIR були великими, вимагали пайки через отвір і були основною перешкодою для повністю автоматизованих виробничих ліній.

Зараз це змінюється. Завдяки мініатюрним інфрачервоним датчикам, що розливаються (вперше створені такими виробниками, як Murata), галузь досягла довгоочікуваного прориву:

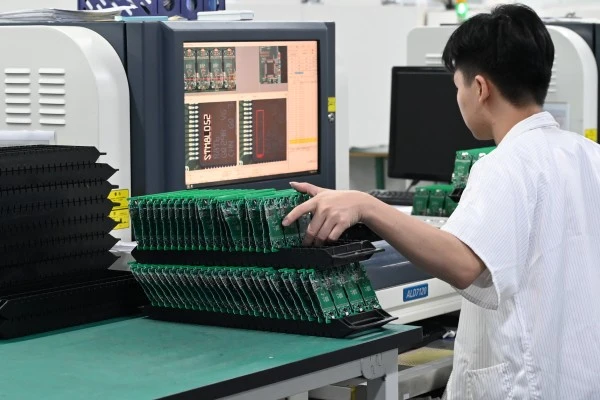

• Повністю автоматизоване складання: ці SMD-компоненти підтримують стандартну пайку оплавленням. Виробничі лінії більше не потребують ручної робочої станції для цього спеціального датчика, що дозволяє повністю автоматизувати збірку PCBA.

• Ультранизький профіль: порівняно з традиційним «великим куполом» дизайну лінз, висота осі Z різко зменшена, що робить можливим ультратонке розумне освітлення та приховані пристрої безпеки.

• Інтелектуальний цифровий вихід: зникли чутливі аналогові сигнали. Датчики нового покоління підтримують цифрові інтерфейси I²C із настроюваними пороговими значеннями. Вони можуть ефективно розрізнити домашню тварину, що рухається, від людини, яка вторгається, значно зменшуючи помилкові тривоги.

III. Дизайн у дії: як уникнути трьох пасток PCBA датчика руху?

Незважаючи на вдосконалення обладнання, розробити надійний датчик руху PCBA нелегко. На основі останніх інструкцій щодо дизайну 2025 року та тематичних досліджень розробники повинні подолати три основні проблеми:

1. Тиха війна проти радіочастотного втручання Сучасні PCBA датчиків руху часто інтегрують модулі бездротового зв’язку (Wi-Fi/Bluetooth). Високочастотні радіочастотні сигнали можуть легко спотворити сигнали датчика. Рішення: запровадити ізоляцію розділів. Створіть «чутливу зону» та «зону джерела перешкод» на друкованій платі, зберігаючи принаймні 5 мм зазору та додайте заземлений металевий екран над датчиком.

2. Виклик точності теплового керування Датчики руху, особливо типу PIR, надзвичайно чутливі до температури. Поширені помилкові тригери, спричинені температурою. У сучасних високоякісних конструкціях використовуються матеріали з високим Tg FR4 з мікротепловими матрицями для швидкого відведення тепла від теплогенеруючих компонентів (наприклад, світлодіодів або LDO), забезпечуючи роботу датчика в стабільному тепловому середовищі.

3. Процес HDI для мініатюризації Щоб інтегрувати датчик, MCU та керування живленням у просторі 40 × 30 мм, вам потрібен 8-рівневий 2-етапний процес HDI (High Density Interconnect). Використовуючи мікроотвірки 0,1 мм і ультрамалі компоненти 01005, розробники можуть навіть розширити батарейний відсік, зберігаючи при цьому продуктивність, подовжуючи таким чином термін служби батареї пристрою.

IV. Ринкова тенденція: симбіотичні відносини між сенсорами та напівпровідниками

Окрім споживчої електроніки, високоякісні програми для друкованих плат датчиків руху поширюються на виробництво напівпровідників та точне промислове обладнання.

Відповідно до останніх галузевих аналізів, системи прецизійного руху стають важливими для внутрішніх напівпровідникових процесів (упаковка, тестування). Наприклад, п’єзоелектричні датчики та прецизійні роботи замінюють людей у ​​роботі з надзвичайно крихкими пластинами та крихітними незакріпленими деталями. Це вимагає, щоб PCBA мав надзвичайно високу повторювану точність позиціонування та стійкість до вібрації.

Це знаменує значну еволюцію: датчик руху PCBA більше не є просто «чутливим» компонентом, а інтелектуальним мозком замкнутого циклу, який «відчуває, обробляє та діє».
