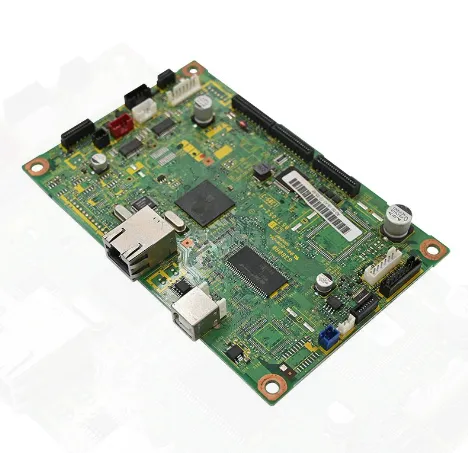

на Unixplore Electronics Co., Ltd., ми провели роки на передовійрадар-детектор PCBAвиробництво. Працюючи з клієнтами в автомобільних, безпекових і промислових системах датчиків, ми бачили одну проблему, яка неодноразово турбувала навіть найдосвідченіших команд інженерів: неприємний розрив між робочим еталонним проектом і готовою до виробництва друкованою платою, яка стабільно працює в реальному світі.

Ви, напевно, були там. Еталонна плата чудово працює в лабораторії. Ваша спеціальна друкована плата? Коротший діапазон виявлення. Дика варіація одиниці до одиниці. Або ще гірше — помилки сертифікації EMC повертають вас на круги своя.

Ці проблеми не є нещастям. Вони є передбачуваним результатом недооцінки того, що потрібно для розробки та виробництва високочастотних схем у масштабі. Спираючись на наш практичний досвід як відданого виробника PCBA для радар-детекторів, ми розповімо вам про реальні проблеми та, що важливіше, покажемо, як крок за кроком їх вирішити.

Основні причини: чому радарні PCBA працюють погано

Радар PCBA працює на мікрохвильових частотах — 24 ГГц, 60 ГГц або навіть 77 ГГц. На цих частотах підкладка друкованої плати перестає бути пасивним з’єднанням і стає активною частиною радіочастотної схеми. Цей фундаментальний зсув вводить режими відмови, які просто не існують на нижчих частотах.

Ось що ми знову і знову руйнували проекти:

• Неузгодженість між партіями: використовуючи абсолютно однакові файли дизайну, різні виробничі цикли можуть призвести до зміни амплітуди АЦП на 10–15%. Ми прослідкували це за виробничими допусками — шириною траси, відстанню між міддю та коливаннями діелектричної постійної (Dk), — які безпосередньо змінюють імпеданс радіочастотної траси. Без жорсткого контролю процесу ваші «ідентичні» плати не працюватимуть однаково.

• Нестандартні плати проти еталонних дизайнів: мікросхема однакова. Конфігурація така ж. Однак кут виявлення вашої плати помітно вужчий, ніж у модуля оцінки. З нашого досвіду це зазвичай вказує на погану радіочастотну ізоляцію між мікросхемою радара (особливо пристроями AIP — антена в корпусі) і заземленою поверхнею друкованої плати. Наземний шар відбиває або повторно випромінює енергію, спотворюючи діаграму спрямованості.

• Кошмари сертифікації EMC/EMI: радіолокаційні продукти мають відповідати вимогам FCC, CE та іншим нормативним стандартам. Якщо EMC/EMI не включені в дизайн з першого дня, виправлення модернізації є дорогими та часто неадекватними. Ми врятували більше кількох проектів, де «виправлення» в останню хвилину лише погіршили ситуацію.

• Польові помилки: плата, яка пройшла всі лабораторні тести, все ще може вийти з ладу в польових умовах. Перепади температури, вібрація, шум джерела живлення та вологість виявляють недоліки, які ніколи не виявляються під час стендових випробувань. Ось чому екологічна надійність має бути частиною вашої стратегії проектування та тестування з самого початку.

Наш покроковий посібник зі створення надійного радар-детектора PCBA

Протягом багатьох років ми розробили системний підхід, який послідовно забезпечує друковані плати для радарів, які працюють згідно з проектом — партія за партією. Ось наша книга ігор.

Крок 1. Виберіть правильну підкладку – це не обов’язково

На частотах міліметрового діапазону вибір підкладки є принциповим. Стандарт FR-4? Це нормально для 100 МГц. На частоті 24 ГГц і вище його високий тангенс втрат (Df) і нестабільна діелектрична проникність (Dk) погіршать вашу продуктивність.

Що ми шукаємо:

• Dk (діелектрична проникність) – визначає стабільність імпедансу. Варіація тут означає варіацію продуктивності.

• Df (коефіцієнт дисипації) – вищий Df дорівнює вищим внесеним втратам. На високих частотах навіть невеликі відмінності мають значення.

• Наші рекомендації щодо матеріалів:

• Rogers 4350B (Dk 3,5, Df 0,0037) – наш вибір для моделей 24 ГГц і 77 ГГц. Чудовий баланс радіочастотної продуктивності та економічності.

• Rogers 4003C (Dk 3,4, Df 0,0027) – менші втрати, чудова стабільність від партії до партії. Ідеально, коли послідовність є вашим головним пріоритетом.

• Rogers RO3003 (Dk 3.0, Df 0.0013) – Надзвичайно низькі втрати для найвимогливіших передніх частин міліметрового діапазону.

Економічний підхід. Для проектів із обмеженим бюджетом ми часто рекомендуємо гібридні стеки з використанням високочастотних матеріалів (наприклад, Роджерса) лише на критично важливих для РЧ рівнів, із FR-4 в інших місцях. Це працює, але вимагає ретельної оцінки процесу виготовлення.

Професійна порада від нашої фабрики: ми регулярно підтримуємо запаси цих високочастотних матеріалів. Йдеться не лише про зручність — це скорочує час виконання та усуває різницю матеріалів від одного замовлення до іншого.

Крок 2: Опануйте макет – радіочастота – це дисципліна, а не таємниця

Радіочастотне розташування часто виглядає як чорна магія. Але з дисципліною та досвідом це стає передбачуваною наукою. Ось правила, які ми ніколи не порушуємо:

• Суворий контроль імпедансу: сліди радіочастот повинні контролюватись до 50 Ом одностороннє (100 Ом диференціал). Ми орієнтуємося на ±8% толерантності, що є вищим, ніж галузевий стандарт ±10%. Для цього потрібна тісна співпраця з вашим виробником друкованих плат і, що важливо, звіти про випробування імпедансу для кожної партії.

• Розв’язувальні конденсатори якомога ближче: Радарні чіпи використовують LDO, які потребують зовнішніх конденсаторів для компенсації. Розташуйте ці ковпачки поруч із кульками BGA. Навіть кілька міліметрів додаткової довжини траси додають паразитну індуктивність, яка дестабілізує мережу доставки електроенергії. Ми налагодили більше «загадкових» збоїв, спричинених нестабільним розміщенням кришки, ніж ми можемо порахувати.

• Ніколи не розділяйте площину заземлення: площина заземлення має бути безперервною та нерозривною під РЧ-секціями. Розділена площина заземлення створює довший зворотний індуктивний шлях і, що ще гірше, діє як антена, яка випромінює шум. Якщо вам потрібно спрямувати сигнали через заземлену площину, подумайте двічі. Зазвичай, ви не повинні.

• Шлейфи живлення повинні безпечно передавати струм: це здається елементарним, але ми регулярно бачимо конструкції, у яких ланцюги живлення 1 А занадто вузькі. Наше правило: використовуйте принаймні 16 mil (0,4 мм) ширини для струму 1 А. Усе тонше спричиняє падіння напруги та теплові проблеми.

• Ізоляція антени AIP: якщо у вашому радарному мікросхемі використовується конструкція антени в корпусі (AIP), зверніть особливу увагу на відстань між антеною та заземленою поверхнею друкованої плати. Збільшення висоти до першого шару землі або додавання паразитних структур може значно зменшити відбиття від площини землі, які спотворюють вашу діаграму спрямованості.

Крок 3: Дисципліноване виробництво – узгодженість – це все

Блискучий дизайн нічого не вартий, якщо ви не можете створити його надійно. Саме тут багато проектів спотикаються, і наші інвестиції в передові виробничі можливості окупаються.

Наші виробничі стандарти:

• Розширені можливості SMT/DIP: ми обладнані для роботи з пасивними компонентами 0201 і корпусами BGA/QFN з кроком 0,4 мм. Якщо ваш виробник не може цього зробити, відійдіть.

• Відповідність IPC: ми дотримуємося IPC-6012 (тверда кваліфікація друкованої плати) та IPC-A-610 (прийнятність електронних вузлів) як базові лінії, що не підлягають обговоренню.

• 100% радіочастотне функціональне тестування (FCT): це критично. AOI та ICT виявляють проблеми з пайкою та підключенням, але вони не вимірюють радіочастотну продуктивність. Ми перевіряємо кожну плату на дальність виявлення, чутливість і силу сигналу. Таким чином ми виявляємо й усуваємо різницю від партії до партії ще до відправлення плат.

Керування живленням для пристроїв із живленням від батареї: для розумних замків, датчиків і радар-детекторів Інтернету речей енергоспоживання в режимі сну є ключовим полем битви. Наші конструкції використовують PMIC з наднизьким струмом спокою та ретельно оптимізованими топологіями живлення для досягнення мікроамперного рівня струму сну.

Крок 4: Вчіться на чужих помилках і на нашому досвіді

Ви не повинні робити кожну помилку самостійно. Ось що ми дізналися з тисяч проектів радарів:

• Почніть із еталонного дизайну, але зрозумійте, чому він працює: еталонні дизайни від TI, Infineon, NXP та інших існують не просто так. Вони перевірені. Ми розглядаємо їх як відправну точку, а не як пропозицію. Коли ми пропонуємо модифікації — додавання ізолятора чи зміну номіналу конденсатора — ми перевіряємо кожну зміну за допомогою моделювання та тестування прототипу.

• Слідкуйте за «невеликими» змінами: одного разу ми бачили дизайн, у якому додавання розв’язувального конденсатора 12 пФ на лінію SPI викликало аномалії амплітуди АЦП. Першопричина? Відбій землі та розміщення кришки, а не самого конденсатора. Урок: розглядайте кожну зміну як значущу, доки не буде доведено протилежне.

• Якщо сумніваєтеся, почніть із модуля: якщо ваша команда новачок у розробці радіочастот, подумайте про те, щоб розпочати роботу зі встановленого радара (наприклад, конструкції 24 ГГц на основі ICL1112 або подібні). Ці модулі вже вирішили проблеми з антеною, радіочастотним інтерфейсом і основною смугою. Ви можете інтегрувати їх у свою систему з набагато меншим ризиком.
