Освоєння ігрової консолі PCBA: повне керівництво розробкою

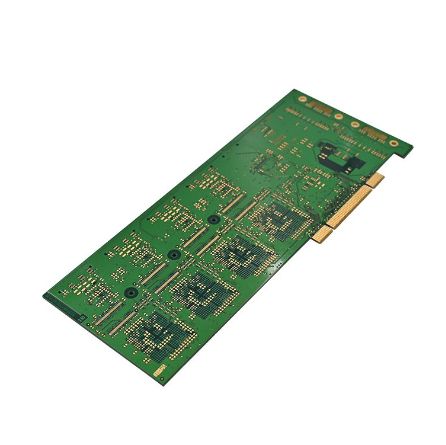

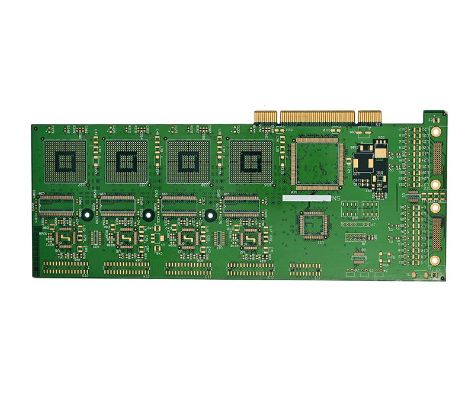

PCBA (Printed Circuit Board Assembly) ігрової консолі є її «серцем» — на ньому розміщено процесор, пам’ять, драйвери дисплея та всі периферійні інтерфейси. Незалежно від того, створюєте ви ретро-КПК чи сучасний портативний ігровий пристрій, цей посібник проведе вас через увесь процес.

Спочатку плануйте: визначте свою ігрову консоль

Втрата часу на планування перед тим, як взяти паяльник, позбавить вас від багатьох головних болів у майбутньому.

1. Визначте свої цілі та основні характеристики

Чітко подумайте, яку ігрову консоль ви хочете створити:

• Ретро-стиль: запускає 8-розрядні або 16-розрядні емульовані ігри, низькі вимоги до продуктивності, чудово підходить для новачків. Типовим прикладом є пристрій, сумісний з Arduboy, який використовує 16 МГц ATmega32u4 і працює з OLED-екраном 128×64.

• Сучасний стиль: працює під керуванням Linux, емулює PSP або системи вищого рівня. Для цього потрібне більш потужне ядро, наприклад, Raspberry Pi 3B+ із 7-дюймовим IPS-дисплеєм, а також спеціальні панелі керування живленням і кнопки розширення.

2. Виберіть основні компоненти

Ось типовий опис матеріалів для aігрова консоль PCBA:

Професійна порада: Завжди перевіряйте рівні напруги та логіку (3,3 В проти 5 В) на всіх компонентах, щоб переконатися, що вони можуть правильно спілкуватися.

Схемотехніка та прототипування

Після завершення планування ви переходите до суті розробки PCBA – проектування та виробництва.

1. Схема та компонування друкованої плати

Використовуйте інструмент EDA (KiCad, Altium Designer, EAGLE), щоб виконати наступне:

• Намалюйте схему: правильно підключіть процесор, дисплей, кнопки, накопичувач і контакти мікросхеми керування живленням.

• Розташування друкованої плати: розташуйте головний процесор ближче до роз’єму дисплея, щоб скоротити шляхи високошвидкісного сигналу. Зробіть лінії живлення та заземлення ширшими та використовуйте суцільну площину заземлення, щоб зменшити електромагнітні перешкоди (EMI).

• Запустіть DRC: запустіть перевірку правил проектування, щоб переконатися, що ширина доріжок і зазори відповідають можливостям вашого виробника.

2. Створення прототипу та підготовка специфікації

Експортуйте файли Gerber і надсилайте їх на фабрику друкованих плат для створення прототипів. Тим часом приступайте до пошуку компонентів. Зауважте, що термін виконання спеціальних мікросхем і роз’ємів може становити 12–24 тижні, тому плануйте заздалегідь.

 Збірка PCBA – пайка та монтаж

Коли ви отримаєте чисту друковану плату, настав час паяти та збирати. Виберіть спосіб, який відповідає вашому рівню навичок.

1. Пайка SMT компонентів (поверхневий монтаж)

Для невеликих SMD-деталей, як-от резисторів і конденсаторів, у професійному процесі використовується пайка за допомогою паяння та оплавлення. У сценарії DIY ви можете:

• Ручна пайка: використовуйте пінцет, щоб розташувати деталь, нагрійте підкладку та штифт залізним наконечником і вставте паяльний дріт.

• Оплавлення: нанесіть паяльну пасту на колодки, розмістіть компоненти та нагрійте друковану плату на конфорці, доки паста не розплавиться (~190°C).

2. Пайка THT компонентів (через отвір)

Кнопки, тримачі батарейок, контактні роз’єми та подібні деталі вставляються з верхньої сторони та припаюються знизу.

Наконечники для пайки:

• Припаюйте спочатку коротші компоненти (резистори, конденсатори), а потім вищі (контакти, гнізда).

• Встановіть температуру праски ~300°C і нагрівайте кожне з’єднання не менше 5 секунд, щоб не пошкодити деталь або колодку.

• Звертайте увагу на полярність світлодіодів, електролітичних конденсаторів і проводів акумулятора (червоний = плюс, чорний = негатив).

Прошивка та програмне забезпечення

Якщо обладнання зібрано, ваша консоль є лише «корпусом» – їй потрібна мікропрограма, щоб ожити.

1. Налаштуйте середовище розробки: інсталюйте Arduino IDE, Raspberry Pi OS або еквівалентні набори інструментів для вибраного процесора. Для проекту на основі Arduino Pro Micro встановіть бібліотеку Arduboy2.

2. Запис/флеш мікропрограми: мікропрограма обробляє апаратну ініціалізацію, зчитує введення кнопок, керує дисплеєм і запускає логіку гри. Початківці повинні почати з проектів з відкритим вихідним кодом (наприклад, бібліотек ігор Arduboy), щоб навчитися портувати ігри.

3. Завантажуйте ігри: для консолей із підтримкою microSD розмістіть файли ПЗУ гри на картку; мікропрограма читає та виконує їх звідти.

Тестування та перевірка

Це етап гарантії якості – ніколи його не пропускайте.

1. Перевірка перед живленням: Використовуйте мультиметр, щоб перевірити наявність коротких замикань між живленням і землею. Ще раз перевірте полярність і орієнтацію всіх частин.

2. Перевірка під час увімкнення: спочатку ввімкніть живлення без вставленої основної мікросхеми, переконайтеся, що кожна шина живлення (наприклад, 3,3 В, 5 В) виводить правильний вихід. Потім встановіть процесор і протестуйте основні функції.

3. Функціональна перевірка: тестуйте входи кнопок, вихід дисплея, аудіо та зарядку один за одним. Використовуйте тестовий код, який проходить через кожну функцію, щоб переконатися, що кожен рядок працює.

4. Тест ігрового процесу: запускайте гру безперервно протягом 15–30 хвилин. Відстежуйте стабільність екрана, реакцію кнопок і загальне підвищення температури.

Розширені поради та поширені підводні камені

• Теплова конструкція: високопродуктивні ядра (наприклад, Raspberry Pi) виділяють значну кількість тепла – враховуйте радіатори або вентиляційні отвори як у компонуванні друкованої плати, так і в конструкції корпусу.

• EMI (електромагнітні перешкоди): для високошвидкісних цифрових сигналів використовуйте диференціальні пари та оточіть їх заземленням, щоб зменшити шум.

• DFM (Design for Manufacturability): якщо ви плануєте дрібносерійне виробництво, проконсультуйтеся зі своїм виробником PCBA на ранній стадії проектування, щоб переконатися, що ваш макет відповідає їхнім виробничим можливостям.
