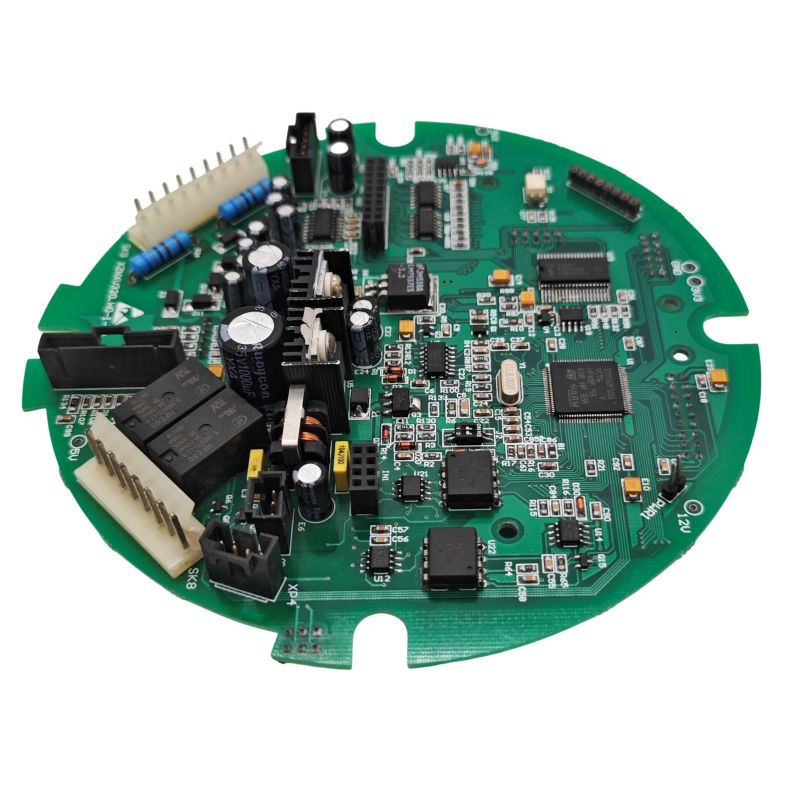

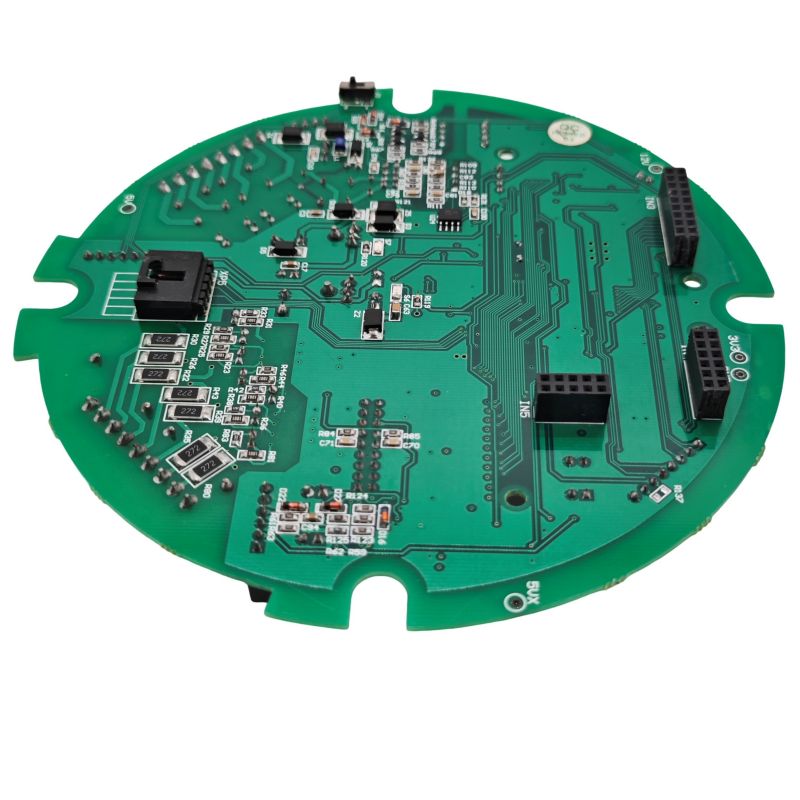

RC сервопривід PCBA

Unixplore Electronics— Завдяки 20-річному досвіду проектування вбудованих систем і друкованих плат ми неодноразово стикалися з однаковими моделями несправностей: шумні лінії електропередач, неадекватна розв’язка та неправильна маршрутизація ШІМ. Наші сервоприводи PCBA побудовані на основі інженерних специфікацій, правил компонування та методів тестування, які професійні дизайнери фактично використовують у виробництві.

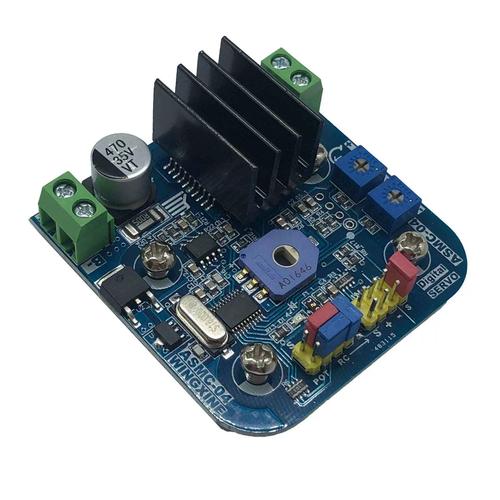

Незалежно від того, чи потрібна вам окрема плата драйвера, багатоканальний сервоконтролер або заміна внутрішньої плати керування сервоприводом, Unixplore Electronics забезпечує надійність, стійкість до перешкодPCBAякий працює як у хобі, так і в промислових роботах.

Що ми пропонуємо:

• Повний дизайн сервоприводу PCBA (схема + макет) у Altium, KiCad або бажаному форматі
• Створення прототипу з функціональним тестуванням (звіти про навантаження, пульсації, температуру)
• Серійне виробництво з постачанням компонентів і монтажем SMT
• Огляд конструкції та консультації з аналізу несправностей

Що повинен робити RC Servo PCBA

PCBA сервоприводу RC (незалежно від того, чи це плата автономного драйвера, чи внутрішня плата керування сервоприводом) виконує три основні функції:

• Генерація або прийом сигналу ШІМ:Перетворює керуючі імпульси (від 1 мс до 2 мс при 50 Гц) у команди положення.
• Розподіл потужності:Подає чисті 5 В або 6 В до серводвигуна та мікросхеми керування.
• Обробка відгуків:Зчитує внутрішній потенціометр, щоб перевірити положення та замкнути контур керування.

Високонадійні конструкції також включають вимірювання струму для виявлення перевантаження та оптоізоляцію для захисту від перешкод.

Основні технічні характеристики

Наведені нижче параметри представляють галузеві стандарти для конструкцій PCBA RC сервоприводу. Вони стосуються як спеціалізованих плат драйверів сервоприводів, так і вбудованих вузлів PCBA приймача.

Специфікації вхідної потужності

Технічні характеристики сигналу керування

Компоненти PCBA внутрішнього сервоприводу (всередині сервоприводу)

Стандартний сервопривід RC містить невеликий PCBA з такими компонентами:

Правила компонування PCBA для надійності RC Servo

Ми в Unixplore Electronics знаємо, що більшість збоїв сервоприводу RC виникають через друковану плату. Ми дотримуємося цих 8 правил, щоб забезпечити надійну роботу кожного дизайну, який поставляємо.

1. Розподіл електроенергії: заземлення зіркою

• Ніколи не шліфуйте. Кожне заземлення сервоприводу має повертатися безпосередньо до точки заземлення джерела живлення.
• Окреме заземлення живлення та сигналу. У конструкціях PCBA з кількома сервоприводами розділіть площину заземлення та з’єднайте в одній точці біля входу батареї.
• Ширина траси для живлення: для безперервного струму 1,5 А використовуйте мінімальну ширину траси 1,5 мм із 1 унцією міді.

2. Розташування конденсатора розв’язки

Серводвигуни створюють значний електричний шум. Типовий сервопривод може виробляти до 200 мВ амплітудного шуму на лінії живлення 5 В.

Необхідне роз’єднання для сервороз’єму:

• Електролітичний конденсатор від 100 мкФ до 470 мкФ (витримує кидок двигуна)
• Керамічний конденсатор 100 нФ (фільтрує високочастотний шум)
• Розмістіть конденсатори в межах 10 мм від контактів живлення сервоприводу

Об’ємна ємність для всього PCBA: додайте великий конденсатор (від 1000 мкФ до 4700 мкФ) на вході основного живлення. Це запобігає вимкненню, коли декілька сервоприводів запускаються одночасно.

3. Маршрутизація сигналу ШІМ

• Сліди ШІМ повинні бути короткими та прямими. Довгі сліди діють як антени для шуму.
• Уникайте прокладання ліній ШІМ паралельно проводам живлення. За потреби скористайтеся 90-градусним перетином.
• Додайте послідовний резистор від 100 Ом до 470 Ом на вихідному штирі ШІМ. Це обмежує струм під час несправності та зменшує дзвінки.

4. Схема роз’єму сервоприводу

Стандартний 3-контактний сервороз’єм (сигнал, VCC, заземлення) потребує певної відстані:

• Відстань між шпильками: 2,54 мм (0,1 дюйма) або 2,7 мм (висока щільність)
• Товщина друкованої плати для роз’ємного блоку: від 1,2 мм до 1,6 мм
• Розташування сигнального контакту: Зазвичай внутрішній контакт (контакт 2 з 3)
• Послідовність живлення: GND має підключатися до VCC під час вставки

Для конструкцій з високою щільністю відстань 2,7 мм між роз’ємами сервоприводу забезпечує компактне розташування при збереженні надійних з’єднань.

5. Регулювання напруги для контрольного MCU

• Використовуйте окремий LDO для MCU, якщо те саме джерело живлення сервоприводів. Стрибки струму сервоприводу викликають провали напруги, які можуть скинути мікроконтролер.
• Рекомендований регулятор: 5 В або 3,3 В LDO з ємністю щонайменше 200 мА та вхідними/вихідними конденсаторами 1 мкФ.
• Захисний діод: додайте діод 1N4007 або Шотткі на вхід для захисту від зворотної полярності.

6. Придушення шуму двигуна (для дизайну PCBA з внутрішнім сервоприводом)

Якщо розробляєте PCBA, яка входить до сервоприводу, додайте придушення шуму безпосередньо на клемах двигуна:

• Керамічний конденсатор ємністю 100 нФ припаяний безпосередньо до клем двигуна.
• Підключіть негативний полюс конденсатора до корпусу двигуна для додаткового екранування (зменшує шум до 200 мВ).
• Додатково: додайте феритові кульки на кабелі двигуна для надзвичайних шумових середовищ.

7. Визначення струму для виявлення перевантаження

Удосконалені конструкції сервоприводу PCBA включають моніторинг струму:

• Шунтуючий резистор: від 0,1 Ом до 0,5 Ом, 1% допуску — створює напругу, пропорційну струму
• Диференціальний підсилювач: Коефіцієнт посилення від 10 до 20 — підсилює напругу шунта до вимірюваного рівня
• Вхід АЦП: мінімум 10 біт — подає поточні дані для керування MCU

Шунт 100 мОм створює 50 мВ при 500 мА і 150 мВ при 1,5 А. З 5-кратним підсилювачем це стає від 250 до 750 мВ, що підходить для входів АЦП 3,3 В.

8. Ізоляція та механічний захист

Внутрішні сервоплати PCBA повинні бути фізично захищені:

• Ізоляційна стрічка: покладіть електричну стрічку між PCBA та металевим корпусом сервоприводу. Це запобігає коротким замиканням через паяні з’єднання або контакт проводів компонентів з корпусом.
• Конформне покриття: для зовнішнього застосування або застосування з високою вологістю додайте акрилове конформне покриття для запобігання корозії.

Генерація керуючого сигналу (розгляд коду MCU)

Правильна генерація ШІМ є критичною для роботи без тремтіння. Ось основні параметри:

Конфігурація ШІМ

Приклад коду MCU Псевдокод

// Розрахувати робочий цикл для імпульсу 1500 мкс
    // Припускається, що період ШІМ = 20 мс, такт = 1 МГц, попередній дільник

    pulse_width_us = 1500
    period_counts = 20000 // 20 мс у мікросекундах
    duty_counts = pulse_width_us
    set_pwm_duty(duty_counts)

Під час перевірки використовуйте осцилограф для перевірки сигналу ШІМ. Западаючий фронт імпульсу запускає сервопривід для зчитування положення.

Загальні режими збоїв і виправлення

Важлива примітка щодо перемикання живлення:Ніколи не перемикайте лінію заземлення сервоприводу, щоб вимкнути його. Коли заземлення відкрито, сервопривід все ще може отримувати живлення через сигнальну лінію ШІМ або інші шляхи, що призводить до роботи під напругою 3,2 В і нестабільної поведінки. Завжди перемикайте лінію VCC за допомогою P-канального MOSFET або реле.

RC Servo PCBA Часті запитання

Нижче наведено три технічні запитання, які ми часто отримуємо від інженерів-робототехніків і розробників систем RC.

Q1: Чому мої сервоприводи випадково смикаються, коли я керую ними з моєї спеціальної PCBA за допомогою ESP32 або Arduino?

A:Майже напевно у вас є проблема з шумом живлення. Ось послідовність діагностики, яку ми рекомендуємо в Unixplore Electronics:

Крок 1— Перевірте джерело живлення за допомогою осцилографа: виміряйте лінію 5 В безпосередньо на роз’ємі сервоприводу, поки сервопривід рухається. Якщо ви бачите пульсації понад 200 мВ (від піку до піку), вашої розв’язки недостатньо.

Крок 2— Додайте об’ємну ємність: розмістіть електролітичний конденсатор від 1000 мкФ до 4700 мкФ на вхідних клемах живлення. Серводвигуни споживають високі пускові струми (3–10× робочий струм), коли вони починають рухатися. Без об’ємної ємності напруга падає нижче 4 В, що спричиняє перезавантаження мікросхеми керування або нестабільну поведінку.

Крок 3— Відокремте живлення MCU від живлення сервоприводу: найгірші конструкції запускають MCU та сервоприводи від одного регулятора напруги. Використовуйте два окремих регулятори:

• Один LDO 5 В/500 мА для мікроконтролера та логіки.
• Окреме джерело живлення 5 В/3 А (або пряме підключення акумулятора) для сервоприводів.

Крок 4— Додайте роз’єднання на кожному роз’ємі сервоприводу: розташуйте електролітичний конденсатор ємністю 100 мкФ і керамічний конденсатор ємністю 100 нФ безпосередньо на контактах VCC і GND кожного роз’єму сервоприводу. Керамічний конденсатор фільтрує високочастотний шум від щіток двигуна; електролітик справляється зі стрибками струму низької частоти.

Крок 5— Перевірте якість сигналу ШІМ: за допомогою осцилографа подивіться на висновок ШІМ. Якщо ви бачите дзвін (перевищення) на наростаючому або спадаючому фронті, додайте послідовний резистор 100 Ом до висновку MCU. Це гасить сигнал і запобігає помилковому запуску.

Підсумок:90% проблем тремтіння сервоприводу пов’язані з живленням, а не з кодом. Спочатку виправте розподіл потужності.

Q2: Як розробити PCBA, який керує кількома сервоприводами (від 8 до 16 каналів) без перебоїв?

A:Це вимагає ретельного планування потужності та компонування. Ось інженерний підхід для 16-канального сервоконтролера PCBA.

Крок 1— Розрахувати загальну потребу в потужності:

• Кожен стандартний сервопривід споживає від 200 до 500 мА під час нормальної роботи.
• Піковий струм зупинки може досягати від 1,5 A до 3 A на сервопривод.
• Для 16 сервоприводів: 16 × 1,5 A = 24 A пікового споживання потенціалу.

Крок 2— Розробити розподіл електроенергії:

• Основне джерело живлення: використовуйте джерело живлення від 5 В до 6 В, розраховане на мінімум 30 А.
• Вхідний роз’єм: XT60 або гвинтова клема (не маленький 2-контактний роз’єм).
• Основні лінії живлення: шириною від 8 мм до 10 мм із міддю 2 унції або використовуйте спеціальну площину живлення на шарі 2.
• Шини: для струмів понад 15 А додайте мідні шини або використовуйте зовнішню проводку.

Крок 3— Реалізувати поетапний розподіл електроенергії:

• Прокладіть товсті лінії живлення (5 мм+) до центральної точки розподілу.
• З цієї точки проведіть окремі 1,5-мм лінії до кожного роз’єму сервоприводу.
• Додайте конденсатор 470 мкФ до кожного роз’єму сервоприводу (розподілена ємність, а не лише одна велика кришка на вході).

Крок 4— Використовуйте оптоізоляцію для сигнальних ліній (розширений):

• Для промислових або шумних середовищ ізолюйте сигнали ШІМ за допомогою оптронів (наприклад, 4N35 або PC817).
• Це запобігає появі шуму двигуна назад у MCU та спричиненню скидання.
• Ізольовані конструкції вимагають окремих доменів живлення (на стороні MCU та на стороні сервоприводу).

Крок 5— Додайте обмеження струму або плавний пуск:

• Використовуйте МОП-транзистор із схемою плавного пуску, щоб збільшити потужність сервоприводу на 10–50 мс.
• Це запобігає початковому пориву від усіх 16 сервоприводів від згортання подачі.
• Крім того, увімкніть сервоприводи послідовно (затримка 5 мс між кожним).

Крок 6— Рекомендований стек шарів друкованої плати для 16+ каналів:

• Рівень 1: сигнал (ШІМ, зворотний зв'язок)
• Шар 2: заземлена площина (суцільна заливка)
• Рівень 3: площина живлення (5 В або Vservo)
• Рівень 4: Сигнал або вторинна земля

Цей стек мінімізує зону петлі та зменшує електромагнітні перешкоди між каналами.

Q3: Чи можу я використовувати той самий дизайн PCBA для сервоприводів різних марок (Futaba, Hitec, Spektrum, generic)?

A:Так, з урахуванням трьох важливих міркувань сумісності.

Розгляд 1— Стандарти сигналу ШІМ узгоджуються: усі сервоприводи RC використовують той самий стандарт ШІМ 50 Гц з імпульсами від 1 до 2 мс. Логіка генерації ШІМ вашого PCBA працює універсально.

Розгляд 2— Вимоги до живлення значно відрізняються:

Ваш PCBA має бути розроблений для сервоприводу з найбільшим струмом, який ви збираєтеся використовувати. Конструкція для 2A постійного та 5A пікового на канал для покриття більшості стандартних сервоприводів і сервоприводів з високим крутним моментом.

Розгляд 3— Сумісність роз’ємів:

• Більшість сервоприводів використовують стандартний 3-контактний гніздо з відстанню 2,54 мм (0,1 дюйма).
• Розташування сигнального контакту залежить від марки:
  • Futaba: Signal — це внутрішній контакт (пін 2)
  • Hitec і Spektrum: Сигнал подається на контакт 1 або контакт 3 залежно від моделі
• Створіть свій PCBA з чітко позначеними контактами (S, +, –). Використовуйте 3-контактний штекерний роз’єм (як стандартний подовжувач сервоприводу), щоб будь-який сервопривод міг підключатися безпосередньо.

Розгляд 4— Внутрішня плата PCBA сервоприводу (всередині сервоприводу) не є взаємозамінною: якщо ви розробляєте внутрішню друковану плату друкованої плати, яка входить у корпус сервоприводу (замінює оригінальну плату керування), це залежить від бренду. Різні сервоприводи відрізняються:

• Значення опору потенціометра (5 кОм проти 10 кОм)
• Розміри двигунів і номінальний струм
• Розташування отворів для механічного кріплення
• Розміри корпусу

Для внутрішнього дизайну друкованої плати виконайте зворотне проектування оригіналу або отримайте детальні специфікації для цієї моделі сервоприводу. Для конструкцій зовнішніх драйверів PCBA (плата, яка підключається до стандартних сервороз’ємів) сумісність є чудовою для всіх основних брендів RC.

Тестування вашого RC Servo PCBA

Перш ніж схвалити дизайн для виробництва, виконайте ці п’ять тестів:

Резюме: Проектування надійного RC Servo PCBA

Надійний RC сервопривід PCBA визначається п'ятьма інженерними рішеннями:

1. Адекватна об'ємна ємність(від 1000 мкФ до 4700 мкФ) на основному вході живлення.
2. Окремі домени владидля MCU (регульований LDO) і сервоприводів (безпосередній акумулятор або регулятор сильного струму).
3. Зіркове заземленняз окремими джерелами живлення та заземлення сигналу.
4. Розв'язувальні конденсаторина кожному роз’ємі сервоприводу (100 мкФ електролітичний + 100 нФ керамічний).
5. Належне формування сигналу ШІМз послідовними резисторами та короткими слідами.

Для проектів із кількома сервоприводами (8+ каналів) використовуйте 4-шарову друковану плату з виділеними площинами живлення та заземлення. Для конструкцій PCBA з внутрішнім сервоприводом додайте придушення шуму двигуна (100 нФ на клемах двигуна) та ізоляційну стрічку, щоб запобігти короткому замиканню корпусу. Ці методи постійно забезпечують роботу без тремтіння та довгострокову надійність як у RC, так і в робототехніці.
