Автоматичний задній стоп-сигнал PCBA

Unixplore Electronics — це китайська компанія, яка з 2008 року зосереджується на створенні та виробництві першокласних задніх гальмівних ліхтарів для електромобілів. Ми маємо сертифікати відповідно до стандартів ISO9001:2015 і IPC-610E PCB.

Модель:UE-176

Надіслати запит

Опис продукту

Що таке автоматичний задній стоп-сигнал PCBA?

Висока якістьАвтоматичний задній стоп-сигнал PCBA надається китайським виробником Unixplore Electronics. Купуйте високоякісну автомобільну зарядку PCBA безпосередньо за низькими цінами.

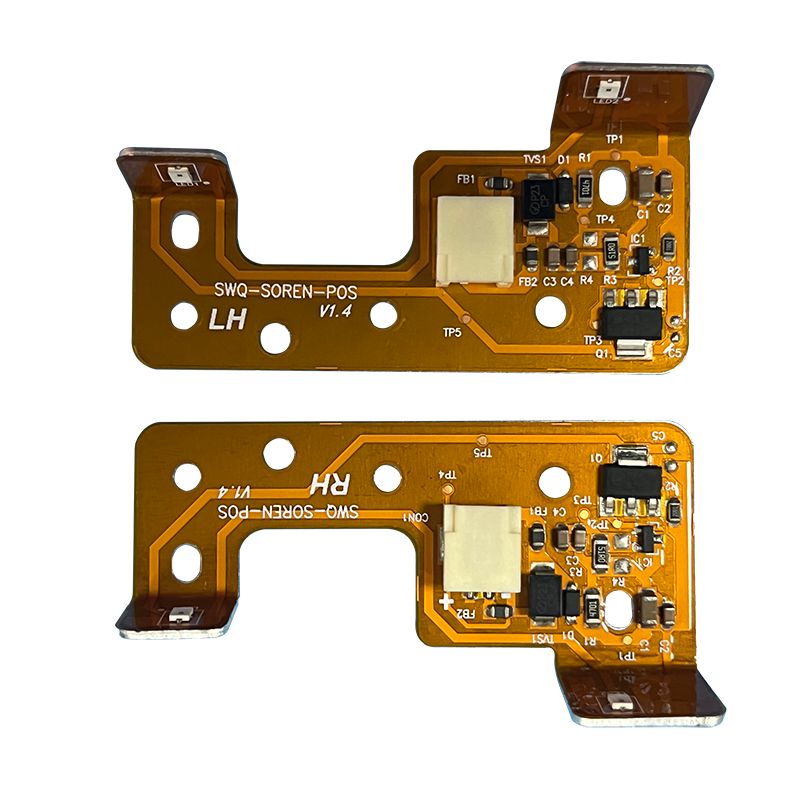

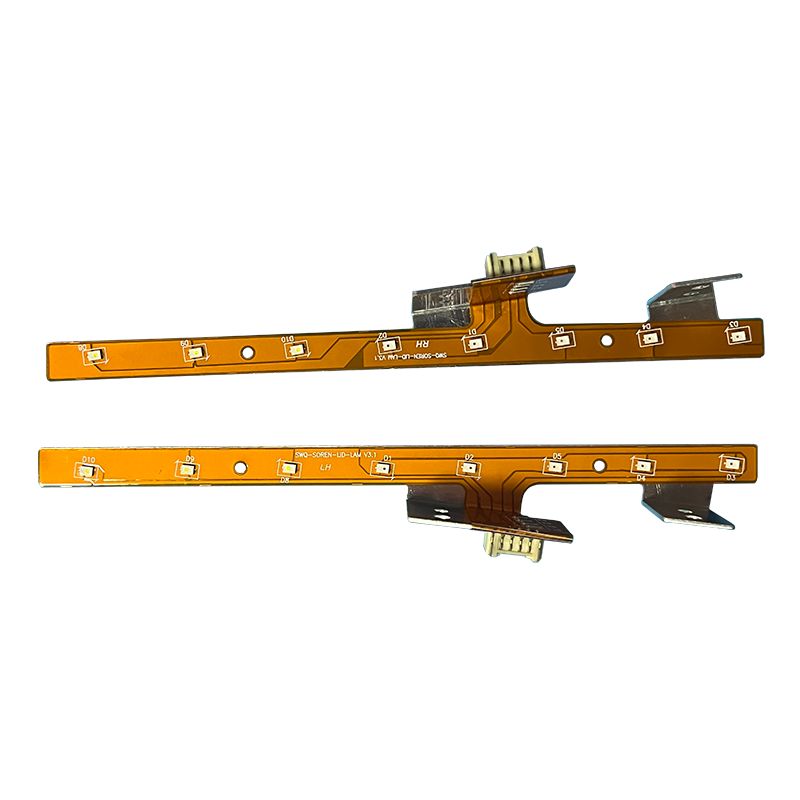

Автоматичний задній стоп-сигнал PCBA (Монтаж друкованої плати) — це електронна плата, яка керує роботою задніх стоп-сигналів автомобіля. Він відповідає за включення стоп-сигналів, коли водій натискає на педаль гальма, і вимикає їх, коли педаль відпущена.

Автоматичний задній стоп-сигнал PCBA зазвичай складається з кількох компонентів, включаючи мікроконтролери, резистори, конденсатори, діоди та транзистори. Ці компоненти працюють разом, щоб визначити, коли натиснуто педаль гальма, і надсилають сигнал заднім стоп-сигналам для ввімкнення.

Конструкція заднього стоп-сигнала PCBA враховує довговічність, необхідну для постійного впливу вібрації, вологи, тепла та холоду, що є типовим для автомобільного застосування. Плата та компоненти підібрані таким чином, щоб витримувати такі умови.

Після виготовлення та випробування автомобільний задній стоп-сигнал PCBA зазвичай інтегрується в корпус, який монтується на задній частині автомобіля, і забезпечує необхідні функції для забезпечення безпеки під час руху.

Unixplore надає комплексне обслуговування під ключ для васEMSіЗбірка друкованої платидемонструвати. Не соромтеся зв’язуватися з нами щодо будівництва дошки, ми можемо зробити пропозицію протягом 24 годин після отримання вашогоФайл GerberіСписок специфікації!

Зарядний пристрій PCBA для виробництва електромобілів

* Файл Gerber і список специфікації надаються клієнтом
* Виготовлена порожня друкована плата, компоненти придбані нами
* Виготовлення друкованої плати з повністю зібраними частинами
* 100% перевірка функції перед відправкою
* Відповідає RoHS, виробничий процес без вмісту свинцю
* Швидка доставка з незалежним пакетом ESD
* Універсальне обслуговування електроніки для проектування друкованої плати, компонування друкованої плати, виготовлення друкованої плати, закупівлі компонентів, монтажу друкованої плати SMT і DIP, програмування IC, функціонального тестування, пакування та доставки

Unixplore PCB & Можливості складання PCB

Параметр	Можливість
Шари	1-40 шарів
Тип збірки	Наскрізний отвір (THT), поверхневий монтаж (SMT), змішаний (THT+SMT)
Мінімальний розмір компонента	0201(01005 Метричний)
Максимальний розмір компонента	2,0 дюйма x 2,0 дюйма x 0,4 дюйма (50 мм x 50 мм x 10 мм)
Типи пакетів компонентів	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP тощо.
Мінімальний крок Pad	0,5 мм (20 mil) для QFP, QFN, 0,8 мм (32 mil) для BGA
Мінімальна ширина сліду	0,10 мм (4 мілі)
Мінімальний зазор для слідів	0,10 мм (4 мілі)
Мінімальний розмір свердла	0,15 мм (6 мілі)
Максимальний розмір плати	18 x 24 дюйми (457 мм x 610 мм)
Товщина дошки	0,0078 дюйма (0,2 мм) до 0,236 дюйма (6 мм)
Матеріал дошки	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers тощо.
Оздоблення поверхні	OSP, HASL, Flash Gold, ENIG, Gold Finger тощо.
Тип паяльної пасти	Етилований або без свинцю
Товщина міді	0,5 унцій – 5 унцій
Процес складання	Пайка оплавленням, пайка хвилею, ручна пайка
Методи перевірки	Автоматизований оптичний огляд (AOI), рентген, візуальний огляд
Власні методи тестування	Функціональний тест, тест зондом, тест на старіння, тест високої та низької температури
Час обороту	Відбір проб: від 24 годин до 7 днів, масовий запуск: 10–30 днів
Стандарти складання друкованих плат	ISO9001:2015; ROHS, UL 94V0, IPC-610E клас ll

Додаткова послуга EMS Unixplore

● Послуга попереднього програмування IC з файлом у форматі HEX, ELF і BIN.
● Пристосування для тестування функцій електромобіля Charging Pile PCBA, налаштоване відповідно до вимог клієнта
● Послуги з виготовлення коробок, включаючи виготовлення пластикових і металевих корпусів і деталей
● Конформне покриття, включаючи селективне лакове покриття, заливку епоксидною смолою
● Джгут проводів і збірка кабелю
● Збірка готового продукту, включаючи коробку, екран, мембранний перемикач, маркування та спеціалізовану картонну або роздрібну коробку.
● Різні сторонні тести для PCBA доступні за запитом
● Допомога в сертифікації продукції

Процедура виробництва PCBA

1.Автоматичний друк паяльної пасти
2.виконано друк паяльною пастою
3.SMT вибрати та розмістити
4.Зроблено вибір і розміщення SMT
5.готовий до пайки оплавленням
6.виконана пайка оплавленням
7.готовий до AOI
8.Процес перевірки AOI
9.Розміщення компонентів THT
10.процес пайки хвилею
11.Зроблена збірка THT
12.Перевірка AOI для складання THT
13.Програмування IC
14.функціональний тест
15.Перевірка якості та ремонт
16.Процес нанесення конформного покриття PCBA
17.ESD упаковка
18.Готовий до відправлення

Упаковка

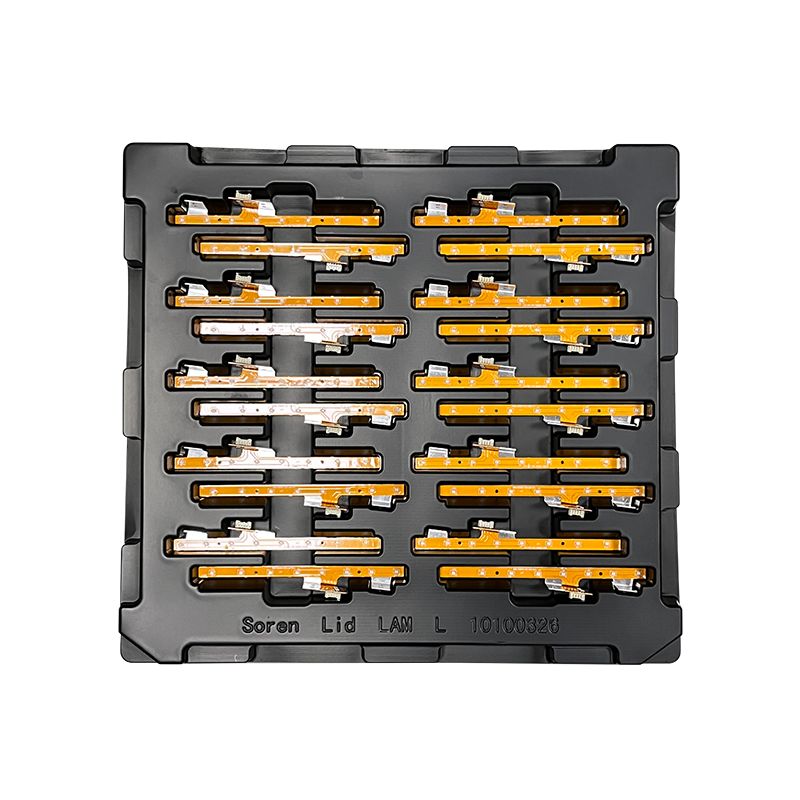

Для PCBA

Для готового продукту
