Яка процедура виробництва масажного пістолета PCBA: 20-річний посібник з виробництва

Виробництво масажного пістолета PCBA вимагає високого струму, керування безщітковим двигуном та безпеки користувача. Після двох десятиліть виробництва електроніки моторних приводів я бачив, як конструкції перегрівалися, втрачали швидкість під навантаженням або створювали небезпеку для батареї. Ця покрокова процедура охоплює весь виробничий процес від вибору компонента до остаточного випробування.

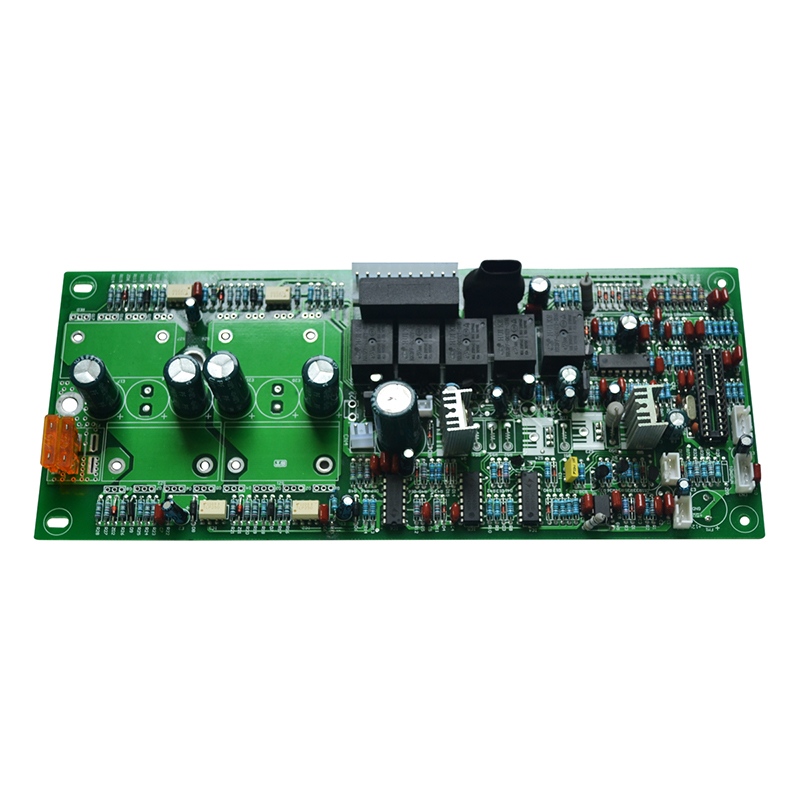

Стандартний виробничий процес для масажного пістолета PCBA

Кожен масажний пістолет PCBA виконує послідовність 9 кроків. Пропуск будь-якого кроку збільшує кількість відмов у полі.

Крок 1 – Закупівля компонентів і вхідна перевірка

Тест: Зразок 50 MOSFET з кожної партії. Виміряйте Rds(on) при 25°C і 80°C. Відбраковуйте партії, що перевищують 7 мОм при високій температурі.

Крок 2 – Трафарет паяльної пасти та друк

Важливо: використовуйте ступінчастий трафарет – 0,12 мм під МОП-транзисторами, 0,10 мм під MCU та датчиками. Лише одна товщина викликає розриви або перемички.

Крок 3 – Складання SMT і оплавлення

• Порядок розміщення: датчики Холла → пасивні → МОП-транзистори → MCU → роз'єми
• Профіль оплавлення: пік 245°C протягом 10 секунд (без свинцю)
• Атмосфера азоту – необхідна для пакетів QFN (MCU, драйвер затвора)
• Рентгенівський огляд – обов’язковий для перевірки порожнеч під накладками MOSFET (порожнини < 20%)

Крок 4 – Вибіркове паяння компонентів із наскрізним отвором

Масажний пістолет PCBA часто потребує наскрізних отворів для механічної міцності:

Не оплавляйте деталі з наскрізними отворами. Їх пластикові корпуси плавляться в духовці при 245°C.

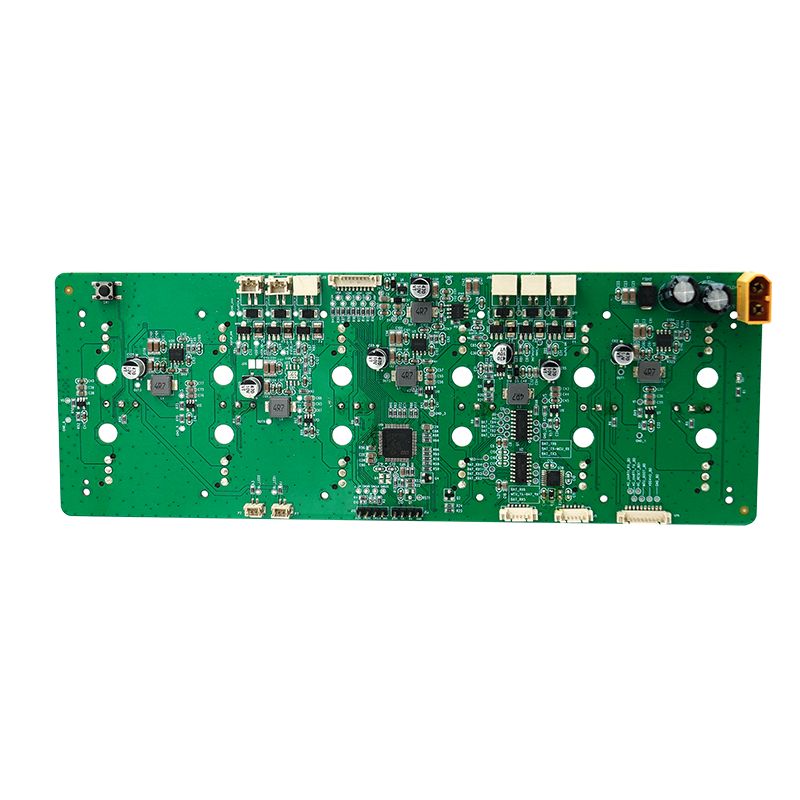

Схема приводу двигуна для PCBA масажного пістолета

Секція приводу двигуна визначає обробку струму зупинки та час роботи батареї.

Трифазний безщітковий двигун постійного струму (BLDC).

Теплова конструкція: кожен MOSFET розсіює до 2 Вт при 20 А. Використовуйте термічні переходи (9 на MOSFET), підключаючись до нижньої мідної заливки (мінімум 2 унції).

Керування живленням для батареї та зарядки

Критична безпека: використовуйте два незалежних шляхи захисту від перевантаження по струму – один у драйвері затвора, інший у захисті батареї IC. Одна несправність не повинна дозволяти двигуну працювати без керування.

Програмування мікропрограми та калібрування

Жоден масажний пістолет PCBA не виходить з виробництва без повного калібрування.

Послідовність програмування

1. Прошивка завантажувача – через SWD або UART (5 секунд)
2. Константи калібрування – зберігаються в EEPROM або флеш-пам’яті MCU
3. Таблиця пошуку швидкості – навантаження ШІМ проти цільових обертів на хвилину (12 балів)
4. Поріг виявлення зриву – обмеження струму встановлено на 22A ± 1A

Параметри калібрування зберігаються на платі

Чому калібрування має значення: без калібрування Холла на кожній платі двигун видає звуковий гул на низьких швидкостях. Користувачі відмовляються від масажних пістолетів, які звучать несправно.

Складання та механічна інтеграція

PCBA марна, якщо вона не підходить до ручки або не розсіює тепло.

Радіатор і термоінтерфейс

Випробування: запустіть масажний пістолет PCBA при 2800 об/хв протягом 30 хвилин. Температура корпусу MOSFET повинна бути нижче 85°C.

Джгут проводів і роз’єм для розвантаження

• Дроти акумулятора – припаяні, а потім склеєні силіконом (запобігає втомі при згинанні)
• Фазові дроти двигуна – роз’єм JST із засувкою (мінімум 20 циклів)
• Кнопковий гнучкий кабель – роз’єм ZIF, крок 0,5 мм, приклеєний після вставлення

Виробничі випробування та контроль якості

Кожен масажний пістолет PCBA повинен пройти ці п'ять тестів перед складанням.

Тест на вигорання та вібрацію

Зразок 5% виробництва для:

• 6 годин при 2400 об/хв – відстежуйте температуру MOSFET за допомогою датчика MCU
• Випадкова вібрація – 5 Grms, 30 хвилин (імітує падіння інструменту)
• Цикл заряд-розряд – 3 цикли (перевірка захисту IC)

FAQ – поширені запитання про виробництво PCBA масажного пістолета

Q1: Чому масажний пістолет PCBA втрачає потужність під тиском тіла?

Відповідь: Основною причиною є недостатня потужність приводу затвора для МОП-транзисторів високого рівня. Коли тиск збільшує навантаження двигуна, контролер BLDC намагається збільшити струм. Якщо завантажувальний конденсатор (який живить драйвер затвора високої сторони) занижений, напруга на затворі падає нижче порогу MOSFET, збільшуючи Rds(on) з 4 мОм до 20 мОм. Це створює тепловий цикл:

Падіння напруги → нижчий привід затвора → вищий опір → більше тепла → подальше збільшення опору

Виправлення вимагає трьох змін у масажному пістолеті PCBA:

1. Значення початкового конденсатора – використовуйте мінімум 220 нФ (у багатьох моделях використовується 47 нФ). Розрахувати на основі заряду затвора: C_boot = (Q_g × 10) / ΔV. Для типових MOSFET (Q_g = 30 нКл) 220 нФ забезпечує безпечний запас.
2. Піковий струм драйвера затвора – виберіть драйвер із можливістю споживання/джерела 1,5 А (наприклад, DRV8320). Слабкі драйвери (0,5 A) не можуть перезаряджати початковий ковпачок під час високих робочих циклів ШІМ.
3. Діод Bootstrap – використовуйте надшвидкий діод (trr < 50 нс). Стандартний 1N4148 має 4 нс відновлення, але лише номінальний струм 100 мА – цього недостатньо для масажного пістолета PCBA, що працює на ШІМ 20 кГц. Переключіться на BAS3007 (1A, 10 нс).

Після цих модифікацій струм зупинки залишається стабільним на рівні 22 А навіть при прикладеному тиску тіла 15 кг.

Питання 2: Як запобігти помилковим спрацьовуванням мікросхеми захисту батареї на PCBA масажного пістолета?

A: Помилкові тригери виникають, коли шум комутації двигуна з’єднується з поточною лінією вимірювання мікросхеми захисту батареї. Перемикання фаз двигуна BLDC створює стрибки струму тривалістю 1 мкс до 50 А – занадто швидко, щоб мікросхема захисту могла відрізнити від короткого замикання. Три апаратні виправлення вирішують це:

Фільтр низьких частот на сенсорному вході – встановіть RC-фільтр (кераміка 10 Ом + 1 мкФ) безпосередньо на контакт CS+ захисної мікросхеми. Кутова частота = 16 кГц. Він пропускає середній струм (20–30 А), але блокує комутаційні стрибки 200 кГц.

Окреме заземлення чутливого резистора – проведіть спеціальну трасу Кельвіна від мінусової клеми шунтуючого резистора до контакту CS-захисту IC. Не підключайте цю землю до джерела струму MOSFET. Навіть 1 мОм спільної траси генерує 50 мВ помилкового сигналу при 50 А.

Регулювання таймера затримки – запрограмуйте затримку перевантаження по струму мікросхеми захисту на 100 мкс (за умови, що ваша мікросхема це підтримує). Більшість конструкцій масажних пістолетів PCBA використовують затримку 10 мкс порівняно з еталонними конструкціями акумуляторів. Комутаційні стрибки тривають лише 2–3 мкс. Затримка в 100 мкс ігнорує їх, але реагує на справжні короткі замикання (тривалістю >50 мкс).

Перевірте за допомогою осцилографа: перевірте CS+, коли двигун працює з максимальним навантаженням. Стрибки повинні залишатися нижче порогу спрацьовування мікросхеми захисту (зазвичай 50 мВ для шунта 50 А). Якщо стрибки перевищують порогове значення, збільште ємність фільтра до 2,2 мкФ.

Q3: Яка правильна процедура програмування кількох плат PCBA для масажних пістолетів у виробництві?

Відповідь: Чотириетапна процедура виробничого програмування запобігає плутанині та скорочує час програмування на 75% у порівнянні з перепрограмуванням один за одним.

Етап 1 – програмування перед SMT (необов’язково для великих тиражів)

Використовуйте груповий програматор (наприклад, Elnec BeeProg), щоб прошити завантажувач у MCU перед розміщенням. Це працює лише для мікроконтролерів із зовнішнім спалахом (пакети QFN з відкритими контактами). Відхиліть будь-який чіп, який не пройшов перевірку – дешевше, ніж переробити розміщені плати.

Етап 2 – Внутрішньосистемне програмування після SMT

Розмістіть контактний пристрій для програмування (6 контактів: SWDIO, SWCLK, 3,3 В, GND, RESET, BOOT0). Використовуйте багатоканальний програматор (8 або 16 плат одночасно). Цільовий час: 45 секунд на дошку, включаючи перевірку.

Етап 3 – Станція калібрування (найбільш критичний)

Після програмування перемістіть дошки до калібрувального пристрою, що містить двигун справжнього масажного пістолета з оптичним кодувальником. Пристосування проходить кожен масажний пістолет PCBA через:

• Вирівнювання залу (автоматично регулює електричний кут)
• Лінійність швидкості (записує ШІМ та таблицю обертів на хвилину)
• Обмеження струму (збільшує навантаження до відключення 22A)

Зберігайте ці 12 калібрувальних констант у захищеному флеш-секторі MCU. Плати без калібрування створюють непослідовні зміни швидкості.

Етап 4 – Простежуваність

Роздрукуйте код 2D Data Matrix на кожному PCBA, який містить:

• Код дати виробництва (YYWW)
• Контрольна сума калібрування
• Номер партії MOSFET (з вхідної перевірки)

Відскануйте цей код під час остаточного складання. Якщо трапиться збій на місці, ви можете відстежити певну партію компонентів і переробити лише пошкоджені одиниці.

Цільові показники продуктивності для масажного пістолета PCBA

Правильно виготовлений масажний пістолет PCBA забезпечує 2800 обертів за хвилину під навантаженням, вимикається при зупинці протягом 500 мс і витримує 500 циклів заряджання. Дотримуйтесь цієї процедури, перевіряйте кожен крок, і ваші продукти перевершать конкурентів, які пропускають калібрування або недостовірні приводи воріт.
