Коротка відповідь: це залежить від вашої програми

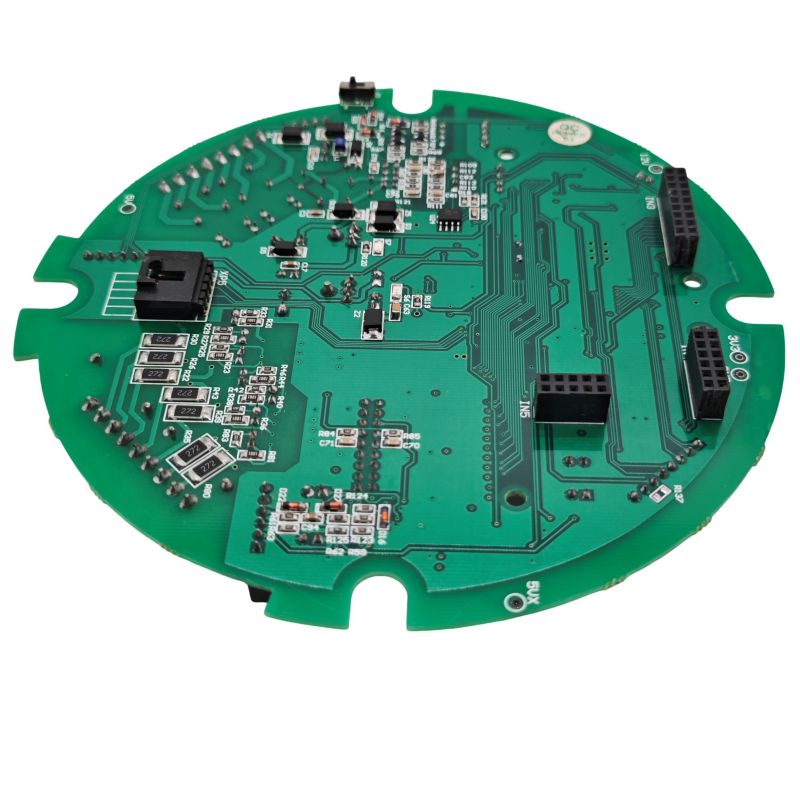

Завдяки 20-річному досвіду в силовій електроніці та аналізі несправностей промислових приводів, контролерів електромобілів і сервосистем я задокументував, як рішення щодо паяння впливають або порушують надійність керування двигуном. Цей посібник містить технічні дані, порівняльні таблиці та рекомендації, випробувані в польових умовах.

Пайка без свинцю є обов’язковою для більшості комерційних продуктів керування двигуном, які постачаються на регульовані ринки (ЄС, Китай, Корея). Однак існують винятки для підкапотних пристроїв автомобілів, аерокосмічної промисловості та деяких промислових приводів, де надійність переважає нормативні вимоги.

Технічні відмінності: свинцевий або безсвинцевий припій

Розуміння властивостей матеріалу пояснює, чому це рішення має значення для PCBA керування двигуном.

Склад сплаву та точки плавлення

Порівняння механічної надійності

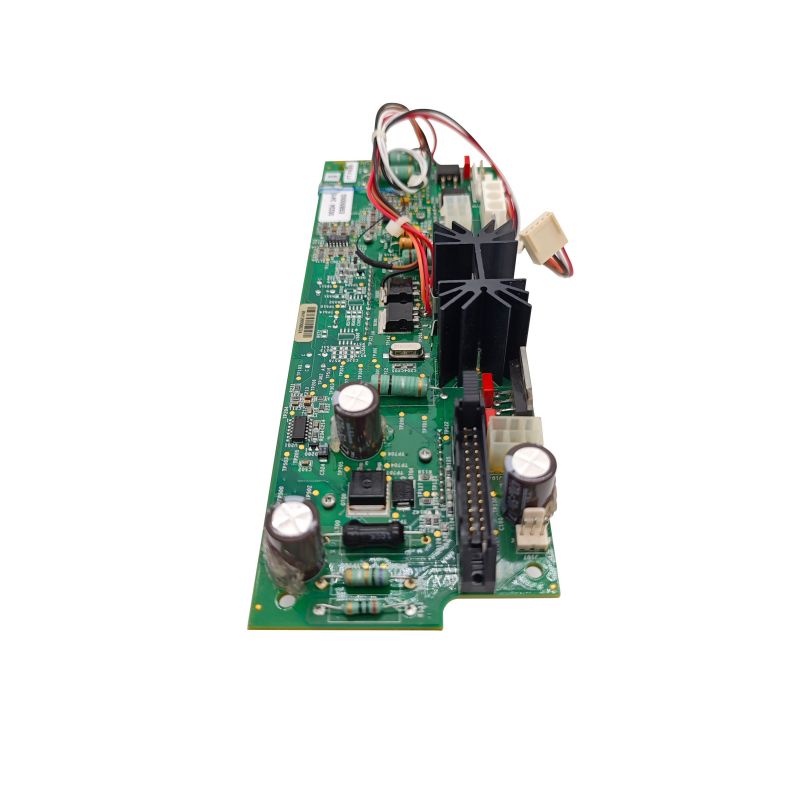

Чому друковані плати для керування двигуном стикаються з унікальними проблемами пайки

Вузли керування двигуном зазнають стресів, з якими ніколи не стикаються більшість друкованих плат. Ці три фактори роблять вибір пайки критичним.

1. Середовище з високою вібрацією

Контролери двигунів, встановлені безпосередньо на насоси, компресори або електромобілі, відчувають постійне механічне збудження. В одному задокументованому дослідженні порівнювали ідентичні PCBA з етилованим і безсвинцевим припоєм:

- Ведене складання:Перші несправності після 40 годин випадкової вібрації 6g (перелом складової ноги)

- Збірка без свинцю:Той самий режим відмови лише через 4 години однакової вібрації

Причина? Безсвинцевий припій має знижену пластичність. Коли суглоб не може згинатися, вібраційне навантаження зосереджується на провіднику компонента, викликаючи передчасний перелом.

2. Екстремальний термоцикл

Моторні приводи виділяють тепло. Потім двигуни зупиняються. Потім починають знову. Звичайний промисловий привод тисячі разів працює від -40°C до +125°C.

Свинцевий припійвраховує невідповідності КТР (коефіцієнта теплового розширення) між компонентами та друкованою платою через пластичність.

Безсвинцевий припійутворює більш товсті, крихкі інтерметалічні сполуки (IMC) на межі з’єднання. Надмірне зростання IMC послаблює інтерфейс і прискорює ініціювання тріщин.

3. Сильні струми та джоулеве нагрівання

PCBA керування двигуном передають постійний струм від 5A до 200A+. Кожне паяне з’єднання саморозігрівається через втрати I²R.

Основна відмінність полягає не в опорі, а в тому, як суглоб справляється з циклічним навантаженням з часом.

Коли НЕОБХІДНО використовувати безсвинцевий припій

Нормативні вимоги залишають мало місця для вибору в цих сценаріях.

Ринки, що відповідають RoHS

ЄС, Китай, Південна Корея та багато інших юрисдикцій обмежують вміст свинцю в електроніці до 0,1% від маси однорідного матеріалу. У продуктах, які продаються на цих ринках, має використовуватися припій, що не містить свинцю, якщо не застосовуються спеціальні винятки.

Споживчі та комерційні засоби керування двигунами

Побутова техніка (пральні машини, вентилятори, компресори для холодильників)

Електроінструменти з моторними приводами

Комерційні контролери HVAC

Робототехніка для непромислового використання

Виробництво, орієнтоване на експорт

Якщо ви виробляєте PCBA для управління двигуном для глобального розповсюдження, підтримка окремих виробничих ліній із свинцем і без свинцю створює складність інвентаризації та ризики для якості. Уніфікована безсвинцева обробка є практичним вибором.

Коли ви можете виправдати свинцевий припій (виключення)

Певні додатки мають право на звільнення від RoHS або повністю виходять за межі регуляторної сфери.

Автомобільна підкапотна електроніка

Виняток 7(c)-I(дійсний принаймні до 2026 року) дозволяє лідирувати у високонадійній автомобільній електроніці, де безсвинцеві альтернативи не мають доведеної надійності.

Реальні дані від постачальників Tier-1 показують:

• Безсвинцеві з’єднання в блоках керування двигуном демонструють раннє утворення тріщин під час термоциклування
• Утворення олов’яних вусів на чистій олов’яній обробці створює ризики короткого замикання в герметичних ECU
• Багато виробників автомобільного обладнання продовжують використовувати свинцевий припій для критично важливих для безпеки модулів

Аерокосмічна та військова

Повне звільнення. Безсвинцевий припій не потрібен для застосування в авіації, обороні чи космосі. Ці сектори продовжують використовувати Sn63/Pb37 на основі десятиліть даних про надійність.

Промислові моторні приводи (вимоги терміну служби 10+ років)

Якщо контролер двигуна повинен працювати понад 15 років на заводі без кондиціонування повітря (від -20 °C до +70 °C навколишнього середовища), свинцевий припій залишається консервативним вибором. Дані про довгострокову термічну втому для безсвинцевих матеріалів у цих умовах ще розробляються.

Медичне обладнання (не імплантується)

Винятки існують для багатьох медичних електронних пристроїв, надійність яких безпосередньо впливає на безпеку пацієнтів.

Ремонт і запасні частини

Заміна PCBA для існуючого обладнання зі свинцевим припоєм має використовувати свинцевий припій для підтримки металургійної сумісності з існуючими з’єднаннями та компонентами.

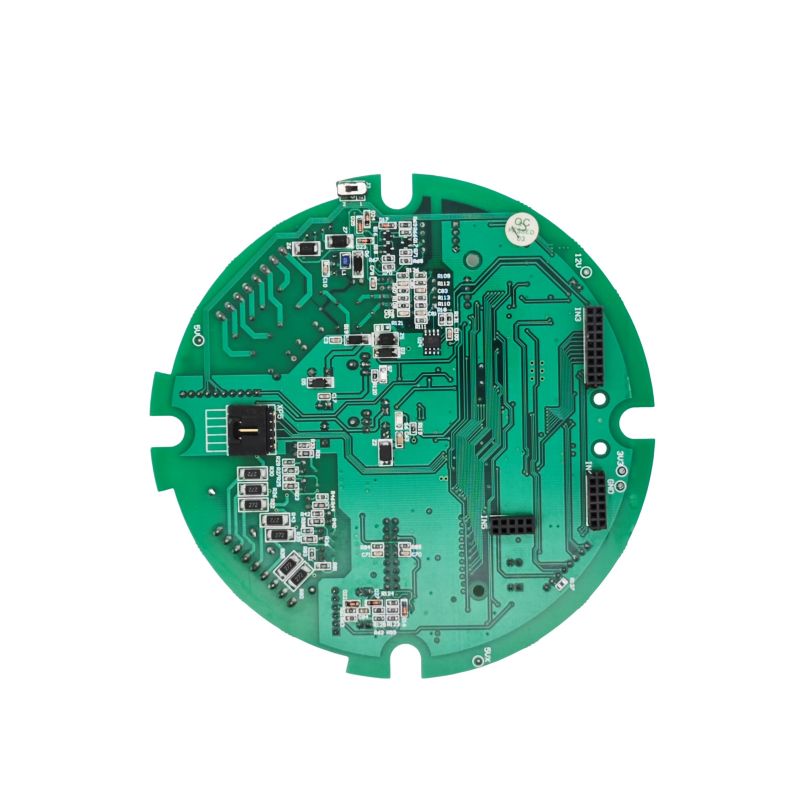

Критичні компоненти PCBA керування двигуном

Не всі деталі витримують температуру пайки без вмісту свинцю. Ці п'ять категорій потребують особливої ​​уваги.

1. Чутливі до температури компоненти

Безсвинцевий оплавлення досягає піків при 245°C до 260°C — це значно вище, ніж у свинцевих від 220°C до 230°C.

2. Компоненти з чистим оловом

Покриття з чистого олова (звичайне для компонентів, що не містять свинцю) може з часом утворити провідні нитки, що є критичним ризиком для елементів керування двигуном із вузьким відстанню між компонентами.

Стратегії пом'якшення:

- Вкажіть NiPdAu або матове покриття олово-вісмут замість чистого олова

- Нанесіть конформне покриття на всі паяні з'єднання

- Уникайте чистого олова на компонентах у місцях з високою щільністю

3. Існуючий перелік свинцевих компонентів

Використання компонентів свинцевого припою (наприклад, проводів із покриттям SnPb) у процесі складання без використання свинцю створюєнесумісність процесу:

Поверхня компонента плавиться при 183°C, але для безсвинцевого припою потрібна температура 245°C+

Оздоблення компонента може окислюватися або розчинятися до того, як утвориться паяний шов

Результат: ненадійні з'єднання, дефекти головки в подушці, польові збої

Правило:Використовуйте компоненти, розраховані на процес паяння, який вони зазнають.

Найкращі методи для безсвинцевого керування двигуном PCBA

Якщо необхідна безсвинцева обробка, ці методи максимізують надійність.

Вибір обробки поверхні друкованої плати

Рекомендація:ENIG забезпечує найкраще зволоження та найдовший термін придатності для безсвинцевого складання.

Оптимізація профілю Reflow

Погано оптимізований безсвинцевий профіль оплавлення створює холодні шви, порожнечі та крихкі IMC.

Пом'якшення вібрації для з'єднань без вмісту свинцю

Враховуючи знижену пластичність безсвинцевого вмісту під час вібрації, виконайте такі додаткові кроки:

1. Заливка/Інкапсуляція:Заповніть корпус навколо компонентів великої маси (роз’ємів, трансформаторів, великих конденсаторів) силіконовою або уретановою масою. Це переносить вібраційне навантаження на паяні з’єднання.

2. Склеювані компоненти:Використовуйте епоксидний або силіконовий клей під великими пристроями для поверхневого монтажу (індуктори, алюмінієві конденсатори).

3. Зменшити висоту розриву компонентів:Високі компоненти з довгими проводами діють як вібраційні важелі. За можливості вкажіть низькопрофільні компоненти.

Поширені запитання щодо PCBA керування двигуном

Нижче наведено три технічні запитання від розробників моторних приводів та інженерів-виробників.

Q1: Я розробляю контролер електромобіля для автомобільного постачальника Tier-1. Чи можна використовувати безсвинцевий припій?

A:Так, але зі значною кваліфікаційною перевіркою. Більшість автомобільних постачальників Tier-1 наразі використовують безсвинцевий припій для нових конструкцій, оскільки відповідність вимогам RoHS вимагається для транспортних засобів на ринку ЄС. Однак існують винятки для підкапотної електроніки, де дані про надійність без свинцю залишаються неповними.

Ваш кваліфікаційний план повинен включати:

Практичні поради:Багато автомобільних OEM-виробників продовжують вказувати свинцевий припій для підкапотних блоків управління, використовуючи існуючий виняток RoHS. Обговоріть зі своїм клієнтом перед тим, як вибрати безсвинцевий продукт. Якщо безсвинцевий вміст є обов’язковим, вкажіть ENIG обробку поверхні та конформне покриття для всіх вузлів.

Питання 2: мій промисловий моторний привод вийшов з ладу через 18 місяців через тріщини паяних з’єднань на шести силових MOSFET. У збірці використовується безсвинцевий припій SAC305. Що пішло не так?

A:Це класичне руйнування від термічної втоми. Ось послідовність діагностики:

Крок 1. Перевірте розташування тріщин:Під мікроскопом подивіться на поверхню розділу між проводом MOSFET і галтелем припою. Якщо тріщина проходить вздовж шару інтерметалічної сполуки (IMC), IMC став занадто товстим під час оплавлення.

Крок 2. Перегляньте свій профіль перекомпонування:Для SAC305 час над ліквідусом (TAL) має становити від 60 до 90 секунд максимум. Якщо ваш TAL перевищує 120 секунд, товщина IMC може перевищувати 10 мкм (зона крихкості починається вище 5 мкм).

Крок 3. Виміряйте підвищення температури на дренажному майданчику MOSFET:За допомогою інфрачервоної камери виміряйте температуру прокладки при повному навантаженні. Якщо вона перевищує 110°C, дельта термічного циклу (ΔT) занадто велика.

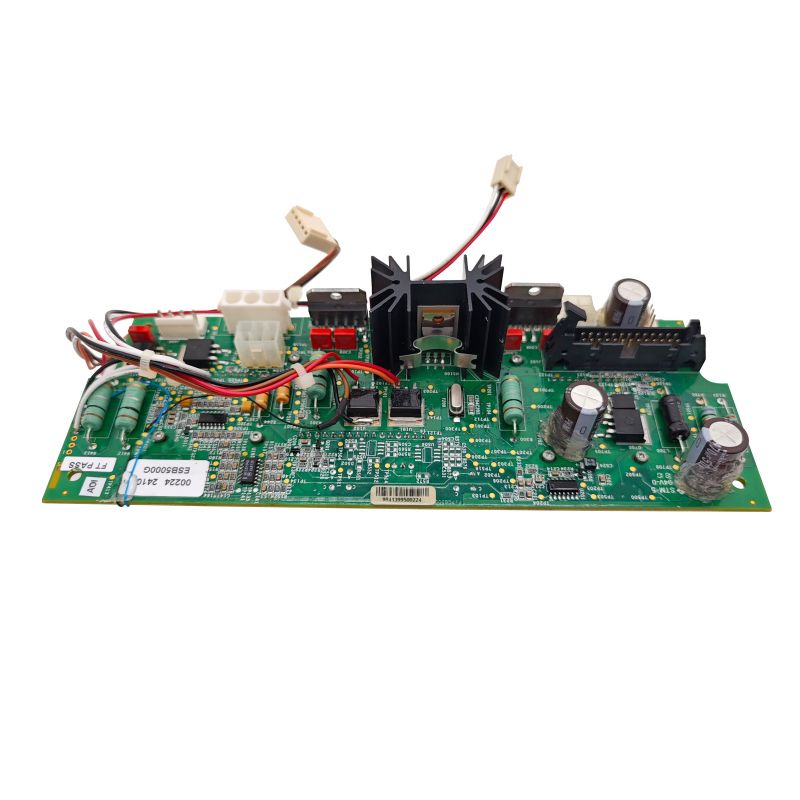

Крок 4. Перевірте одноточкове кріплення:Силові МОП-транзистори з великими термопрокладками (DPAK, D2PAK, TO-263), які не мають теплових отворів або мають порожнечі під прокладками, утворюють гарячі точки. Рентгенівський знімок суглобів — порожнечі понад 25% площі колодки неприпустимі.

Рекомендовані виправлення (у порядку пріоритету):

1. Зменшити ΔT:Додайте радіатор або покращте повітряний потік, щоб підтримувати температуру накладок MOSFET нижче 90°C при повному навантаженні.

2. Додайте теплові переходи:Під кожну площадку MOSFET розмістіть масив 0,3 мм отворів (заповнених і закритих), щоб відводити тепло в площину заземлення друкованої плати.

3. Використовуйте сплав з низьким вмістом срібла:Розгляньте SAC105 (1% Ag) замість SAC305. Низький вміст срібла підвищує пластичність і стійкість до термічної втоми за рахунок трохи вищої точки плавлення.

4. Підключіть MOSFET:Нанесіть теплопровідну заливну суміш поверх МОП-транзисторів. Це пом’якшує напругу циклічного термічного циклу та передає тепло.

Q3: Мені потрібно відремонтувати друковану плату керування двигуном, яка спочатку використовувала свинцевий припій. Чи можна використовувати безсвинцевий припій для ремонту?

A:Технічно так, але не рекомендується. Ось чому:

Проблема 1 - Змішана металургія:Безсвинцевий припій (SAC305) погано поєднується із залишками свинцевого припою (Sn63/Pb37). Отриманий сплав має непередбачувану температуру плавлення (зазвичай від 190°C до 210°C) і утворює слабкі зернисті шви, схильні до розтріскування.

Проблема 2 - Температурний конфлікт:Для правильного розтікання безсвинцевого припою потрібне паяльне жало з температурою від 370°C до 400°C. Ця температура може:

Відшаруйте друковану плату від підкладки FR4

Пошкодити сусідні компоненти (особливо електролітичні конденсатори)

Розплавте пластикові з’єднувачі поблизу

Рекомендований протокол ремонту:

Якщо ви повинні використовувати безсвинцевий на свинцевій дошці:Видаліть 100% наявного припою з зони ремонту за допомогою вакуумної демонтажної станції. Огляньте під збільшенням — будь-які залишки свинцевого припою забруднить нове з’єднання. Потім виконайте пайку без свинцю при 370°C з активним флюсом.

Матриця прийняття рішень: етилований або безсвинцевий для PCBA керування двигуном

Використовуйте цю таблицю, щоб орієнтуватися у виборі паяння.

Безсвинцева пайка є юридично обов’язковою для більшості друкованих плат керування двигуном, які постачаються на регульовані ринки. Однак властивості матеріалу безсвинцевих сплавів — вища крихкість, більш товсте утворення IMC, ризик утворення олов’яних вусів — створюють реальні занепокоєння щодо надійності у застосуваннях із високою вібрацією та термічним циклом.

Для обов’язкових безсвинцевих застосувань:

Для найкращого зволоження використовуйте покриття ENIG

Ретельно контролюйте профіль оплавлення (TAL 60-90 секунд, пік 245-260°C)

Додайте заливку або клей для компонентів великої маси

Нанесіть конформне покриття, щоб пом'якшити олов'яні вуса

Для застосувань, які мають право на звільнення (автомобільні підкапотні, промислові 10+ років, аерокосмічні, медичні):

- Свинцевий припій (Sn63/Pb37) залишається золотим стандартом надійності

- Поєднання пластичності, стійкості до вібрації та десятиліть польових даних важко замінити

Для ремонту:Збігається з оригінальним сплавом припою. Змішана металургія створює непередбачувані, ненадійні з'єднання.

Рішення зрештою врівноважує відповідність нормативним вимогам і надійність у польових умовах. Для споживчих товарів із очікуваним терміном служби 3-5 років безсвинцевий продукт є зрілим і надійним. Для важливих для безпеки або довговічних елементів керування двигуном дотримуйтеся винятків і використовуйте свинцевий припій.
