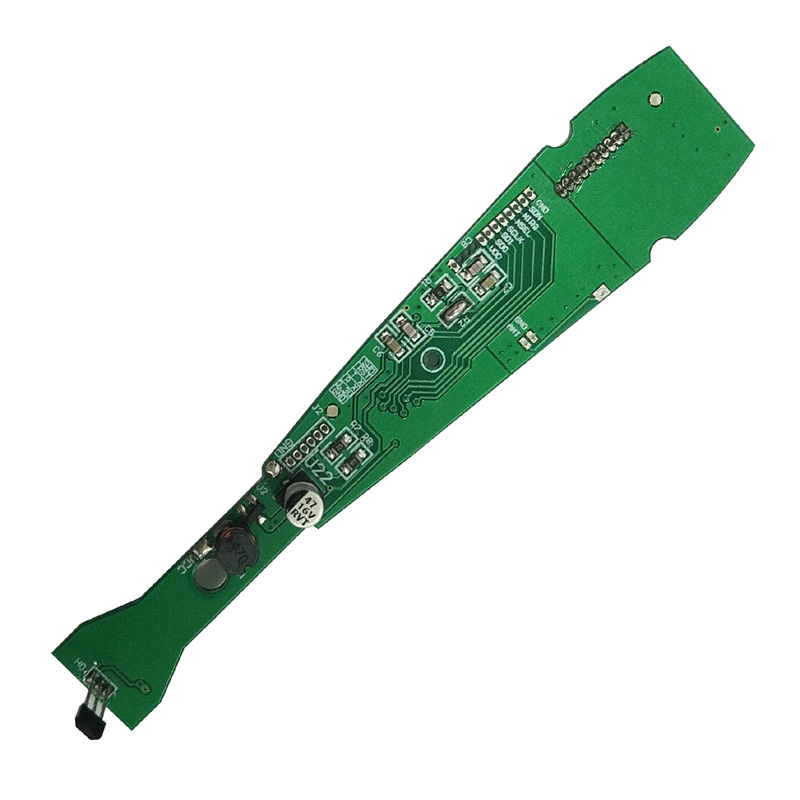

PCBA автомобіля на радіоуправлінні

Основні диференціатори для RC автомобіля PCBA

Не всі конструкції PCBA для радіоуправляних автомобілів однаково працюють. Шість факторів створюють справжню різницю.

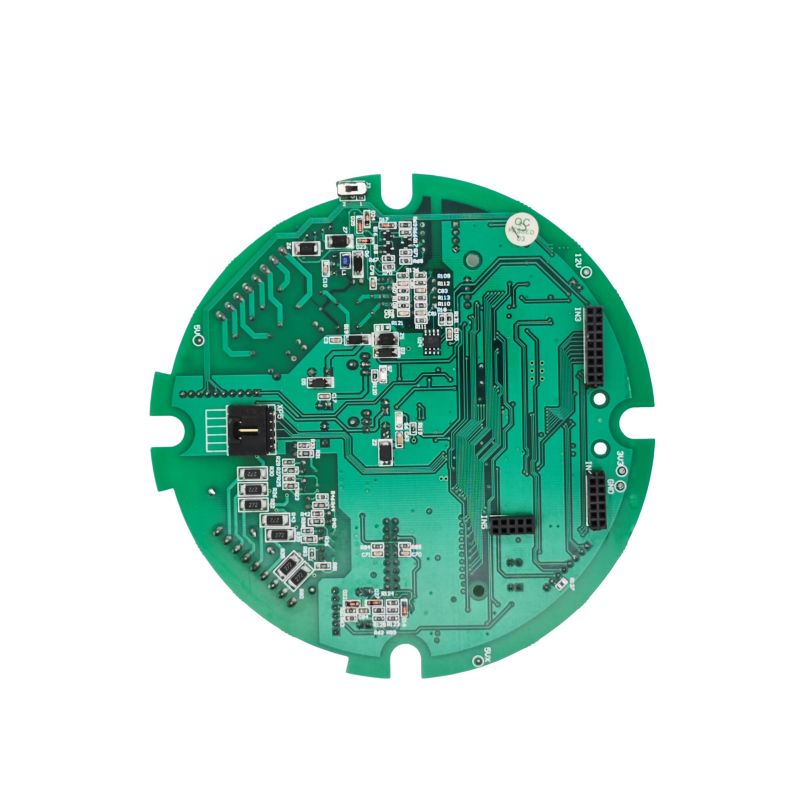

Ступінь моторного приводу – де більшість конструкцій виходять з ладу

Виробник відмінностей: PCBA для радіоуправляних автомобілів для любителів використовує окремі MOSFET-драйвери високого та низького боку з програмованим часом простою. Іграшкові дошки використовують інтегровані напівмостові мікросхеми, які перегріваються за 2 хвилини бездоріжжя.

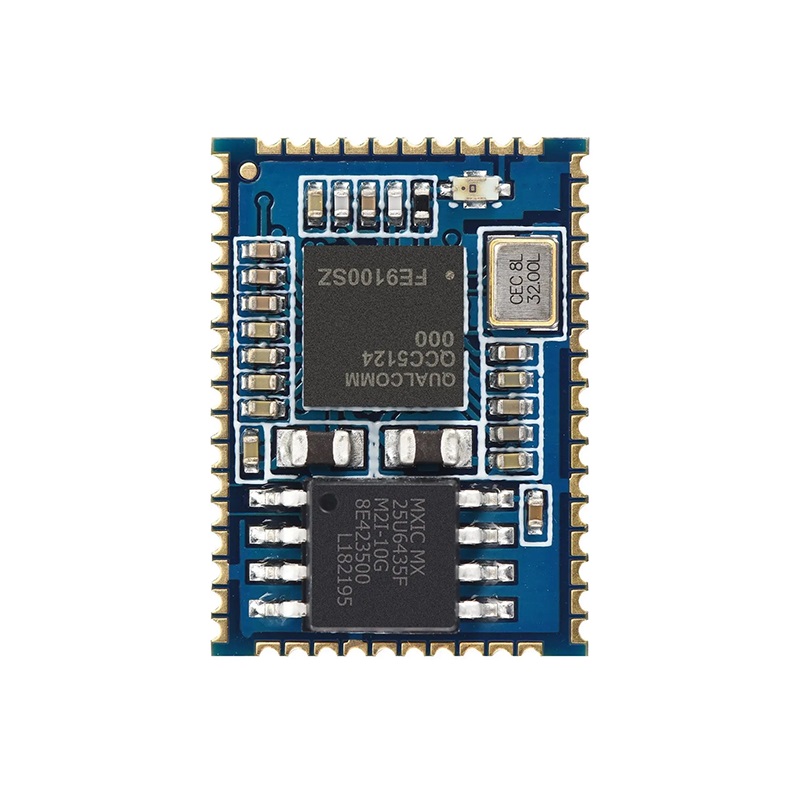

Чутливість і вибірковість радіоприймача

Виробник відмінностей: якісний RC автомобіль PCBA включає окремий LNA (малошумний підсилювач) перед приймачем IC. Це додає посилення на 15 дБ без погіршення коефіцієнта шуму, дозволяючи керувати на відстані 300+ метрів.

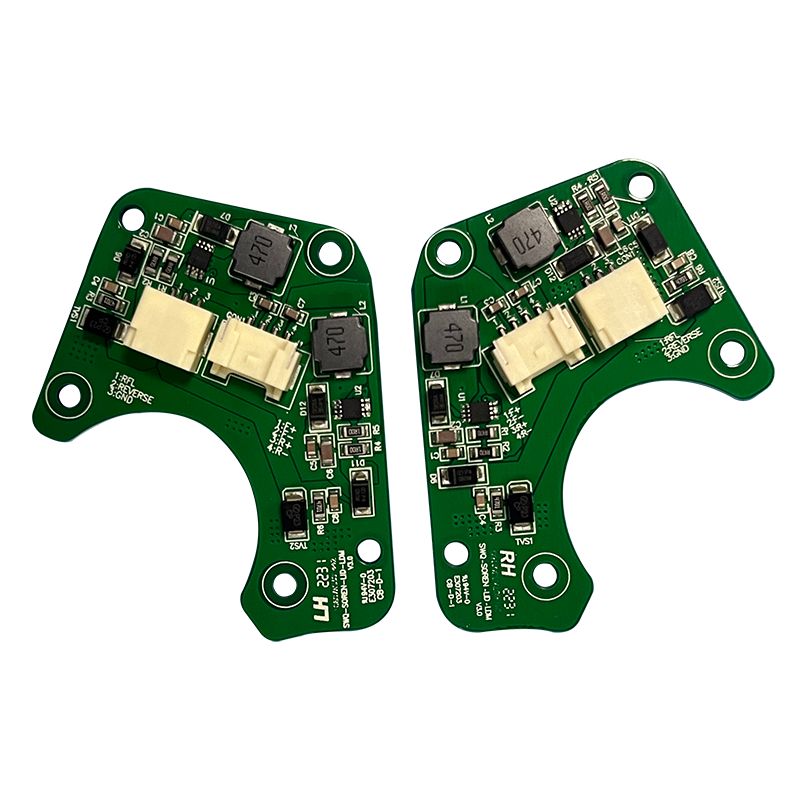

Важливі відмінності в управлінні живленням

Стабільність напруги під навантаженням двигуна визначає, чи скидається PCBA автомобіля RC під час сильного прискорення.

Вхід і регулювання батареї

Критична різниця: MCU на PCBA автомобіля RC має працювати під час зупинки двигуна, що падає напругу акумулятора з 8,4 В до 5,0 В протягом 10 мілісекунд. Використовуйте понижуючий або велику конденсаторну батарею (1000 мкФ з низьким ESC) на шині 5 В.

Ефективність BEC (ланцюга елімінатора батареї).

Відмінності компонування та екранування

RC автомобіль PCBA працює всередині пластикового шасі з двигунами, дротами та обертовими механізмами. Всюди шум.

Методи шумоізоляції

Виробник відмінностей: Якісний RCBA автомобіля розміщує радіочастотну секцію в окремому острівці заземлення, підключеному до основного заземлення в одній точці біля мінусової клеми акумулятора.

Розташування кристалів і осциляторів

- Тримайте кристал 27 МГц (або TCXO для 2,4 ГГц) принаймні 15 мм від проводів двигуна

- Немає цифрових слідів під кристалом

- Кільце захисту від заземлення навколо генератора (через кожні 2 мм)

- Навантажувальні конденсатори, що відповідають специфікації кристала (±5 пФ)

Відмінності прошивки та контуру керування

Само по собі апаратне забезпечення не має значення. Алгоритм управління відокремлює чуйні машини від млявих.

Криві дросельної заслінки та керма

Реалізація: MCU автомобіля RC PCBA має запускати петлі ПІД на частоті мінімум 1 кГц. Петлі 100 Гц створюють помітну затримку. Використовуйте Cortex-M4 або аналогічний з апаратним множенням-накопиченням.

Відмовостійкість і телеметрія

- Безвідмовна втрата сигналу-- Встановіть газ на нуль після 0,5 секунди відсутності пакетів

- Відмовостійкість від низького заряду батареї-- Зменшіть дросель до 50% при 6,0 В, зменшіть при 5,5 В

- Додаткова телеметрія-- Напруга батареї, температура двигуна, RSSI надсилаються назад до передавача

Якісний RCBA автомобіля реалізує безвідмовність в апаратному забезпеченні (окремий компаратор), а не тільки в програмному забезпеченні. Якщо MCU блокується, апаратне забезпечення повертає дросель до нуля.

Виробничі допуски та випробування

Масове виробництво виявляє відмінності. Жорсткі допуски забезпечують стабільну продуктивність.

Критичні виробничі характеристики

Протокол функціонального тестування

Кожен PCBA автомобіля RC повинен проходити:

1. Випробування двигуна без навантаження-- Струм < 1A, не чути скиглення

2. Стійловий тест-- 30 А протягом 2 секунд, без теплового відключення

3. Тест діапазону-- 100 метрів на відкритій місцевості з опущеною антеною

4. Тест на перешкоди-- Керуйте 10 дошками одночасно, без зіткнення каналів

Поширені запитання – поширені запитання про відмінності PCBA автомобіля RC

Питання 1: Чому деякі конструкції RCBA автомобілів втрачають сполучення після аварії, а інші ні?

A:Різниця полягає в механічному впливі на кварцевий генератор. Аварія, яка раптово зупиняє автомобіль, створює імпульс уповільнення 200--500 G. Цей удар змінює резонансну частоту кристала кварцу двома способами:

Зсув частоти від механічного впливу-- Заготовка кристала тимчасово деформується під дією G-сили, змінюючи свою паралельну резонансну частоту до 150 ppm. Якщо PLL приймача не може відстежити цей зсув (більшість недорогих конструкцій мають діапазон захоплення 50 ppm), PCBA RC автомобіля втрачає блокування та ніколи не отримує його повторно, оскільки деформований кристал тепер має постійне зміщення.

Мікророзриви паяного з'єднання-- Маленькі кристали HC-49S (поширені в іграшкових пультах управління) мають важкі металеві корпуси. Під 500 G інерція корпусу напружує паяні з’єднання. Мікротріщина, яка пройшла візуальний огляд, створює переривчастий контакт. RCBA автомобіля вмикається (кристал працює при низькій вібрації), але виходить з ладу, як тільки двигун починає вібрувати.

Рішення в якості PCBA автомобіля RC:

- Використовуйте генератор MEMS (SiTime або аналогічний) замість кварцу. Пристрої MEMS витримують 50 000 G і споживають менше енергії.

- Якщо кварцування є обов’язковим, використовуйте керамічний пакет 3,2 × 2,5 мм (не HC-49S) з чотириточковою пайкою.

- Додайте епоксидну смолу під осцилятор (намистинка 0,5 мм на двох краях поглинає удари).

Добре сконструйований PCBA автомобіля на радіоуправлінні витримує неодноразові падіння з висоти 1 метра на бетон, не втрачаючи кріплення. Випробуйте, скинувши зібраний автомобіль 20 разів з висоти 1 метра, а потім перевіривши діапазон. Дешеві конструкції виходять з ладу на 3 або 4.

Q2: Як конфігурація затвора MOSFET впливає на продуктивність PCBA RC автомобіля при частковому газі?

A:Часткова дросельна заслінка (10--40% робочого циклу) - це те, де більшість конструкцій PCBA автомобілів RC виявляють свої недоліки. Домінують два параметри приводу воріт:

Заряд воріт і плато Міллера-- Коли MOSFET перемикається на частковому газі, він проводить більше часу в лінійній області (плато Міллера), де Rds(on) ще не досягнуто. MOSFET з високим загальним зарядом затвора (Qg > 50 нКл) займає 200--300 нс, щоб повністю ввімкнутися. При 10% газу (20 кГц ШІМ, час увімкнення 5 мкс) MOSFET повністю вдосконалюється лише протягом 4,7 мкс. Решта 300 нс у лінійній області розсіює тепло як (I × V). При 20 А це 20 А × 6 В = 120 Вт протягом 300 нс за цикл — достатньо, щоб підняти температуру переходу на 40 °C вище температури навколишнього середовища за 30 секунд.

Значення резистора затвора-- У конструкціях PCBA іграшкових автомобілів із дистанційним керуванням для простоти використовується один затворний резистор 100 Ом. Це створює час наростання 500 нс. У якісних конструкціях використовуються окремі вмикаючі та вимикаючі резистори: 10 Ом увімкнення (швидке) та 100 Ом вимикання (повільніше для зменшення дзвону). Це забезпечує час наростання 100 нс, що значно зменшує втрати лінійної області.

Різниця вимірювань-- Випробуйте, запустивши PCBA автомобіля RC на 25% газу на динамометрі протягом 10 хвилин. Погана конструкція покаже температуру двигуна 90°C, а корпус MOSFET 110°C. Якісна конструкція (МОП-транзистори з низьким Qg, окремі затворні резистори) працює при температурі двигуна 60°C, а MOSFET — при 70°C. Кулерна плата служить у 5 разів довше.

Q3: Яка різниця в дизайні антени між 100-метровою RC автомобільною PCBA та 300-метровою версією?

A:Три елементи конструкції антени створюють різницю в 200 метрів при використанні тієї самої потужності передавача 2,4 ГГц (законодавче обмеження 100 мВт):

Тип і ефективність антени-- Антена на друкованій платі (перевернута F) на стандартній платі FR-4 діаметром 1,6 мм забезпечує ефективність 40--50% (посилення від -3 до -4 дБі). Той самий RC автомобіль PCBA із зовнішнім монополем 1/4 хвилі (провід 31 мм) досягає ефективності 70--80% (-1,5 дБі). Керамічна чіпова антена (наприклад, Johanson 2450AT18) з налаштованою узгоджувальною мережею досягає ефективності 60--65%. Для радіусу дії 300 метрів використовуйте однополюсну антену, розміщену вертикально (не згорнуту всередину шасі).

Розмір площини землі-- Площина заземлення антени (контравага) має бути щонайменше λ/4 (31 мм) у довжину. Конструкції PCBA якісних автомобілів із радіоуправлінням зберігають тверду площу землі розміром 35×40 мм під радіочастотною секцією. Іграшкові дошки розміщують антену біля батареї або двигуна, зменшуючи ефективну площину заземлення до 15 мм. Це розстроює антену на 2,45 ГГц – фактичний резонанс зміщується до 2,6 ГГц, втрачаючи 10 дБ чутливості.

Імпеданс лінії живлення-- Для монопольної антени потрібна лінія передачі 50 Ом від радіочастотної мікросхеми до точки живлення антени. Це означає доріжку шириною 1,5 мм на 1,6 мм FR-4 (мікрострічка) із безперервною площиною заземлення під нею. Якісний RC автомобіль PCBA використовує трасу 50 Ом із заземленими отворами з обох боків. Іграшкові плати направляють антену через канал довжиною 10 мм і діаметром 0,3 мм (120 Ом) із прорізами в площині заземлення, створюючи розбіжність опору, що відображає 40% переданої потужності.

Перевірка-- Попросіть свого постачальника PCBA надати діаграму Сміта, яка показує імпеданс антени на 2,45 ГГц. Хороший дизайн показує 50Ω ± 5Ω. Погана конструкція показує 30 Ом або 80 Ом. Це єдине вимірювання точніше прогнозує різницю в діапазоні, ніж будь-яке моделювання.

Порівняльна таблиця -- Іграшка проти RCBA автомобіля для хобі

Покращена друкована плата RC автомобіля — це не дорогі компоненти. Йдеться про правильний привод затвора, правильну конструкцію антени, безвідмовне обладнання та жорсткі виробничі допуски. Зосередьтеся на втратах перемикання MOSFET і розмірі РЧ-площини заземлення - ці дві області створюють найбільш помітну різницю в реальному водінні.
