Unixplore Electronics — це китайська компанія, яка з 2008 року зосереджується на створенні та виробництві першокласних інструментів для краси PCBA. Ми маємо сертифікати за стандартами ISO9001:2015 і IPC-610E PCB.
З моменту свого створення в 2011 році Unixplore Electronics займається розробкою та виробництвом високоякіснихPCBA інструментів красиу формі виробництва OEM і ODM.

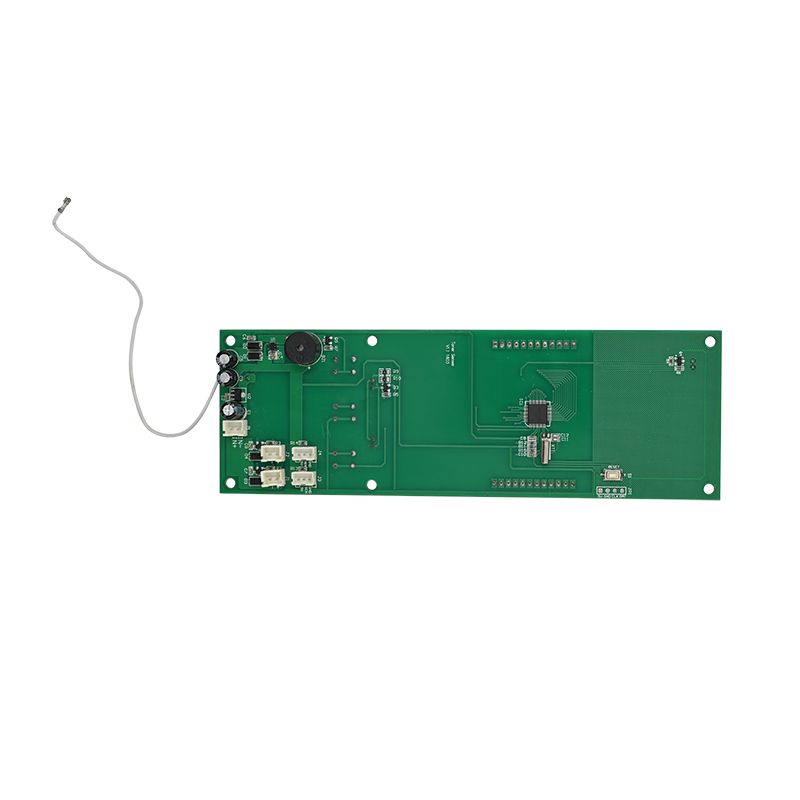

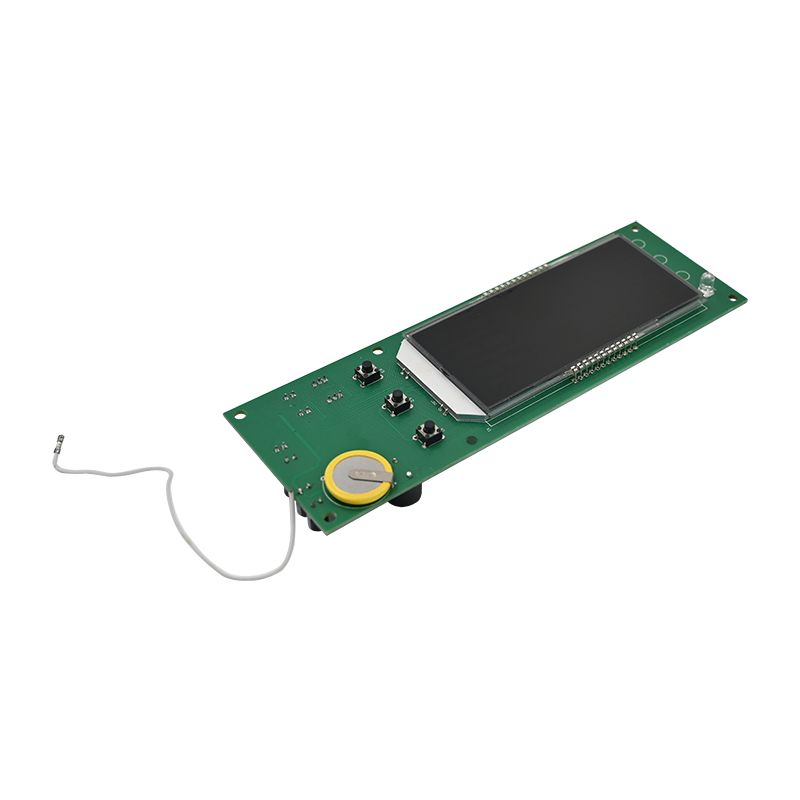

A Інструмент краси PCBAє aзбірка друкованої плативикористовується в електронних пристроях краси. Ці пристрої використовують електричні та/або електронні технології для стимуляції, масажу або лікування шкіри та волосся. Професійний прилад для краси PCBA зазвичай включає кілька компонентів, зокрема мікроконтролери, схеми керування живленням, датчики та інтерфейси користувача.
Деякі популярні інструменти для краси PCBA включаютьультразвукові апарати для обличчя, Апарати світлодіодної терапії, радіочастотні пристрої для підтяжки шкіри, шоломи для росту волосся, і навітьрозумні дзеркала. Ці PCBA призначені для надання певного типу косметичних процедур для користувача неінвазивним або мінімально інвазивним способом.
PCBA для косметичних приладів широко використовуються в індустрії краси, і їх можна придбати у постачальників електронних компонентів або виробників, які спеціалізуються на виготовленні друкованих плат для косметичних пристроїв. Важливо зазначити, що розробка та виготовлення таких типів друкованих плат вимагає глибоких знань у галузі електроніки, тому, якщо ви плануєте створити нестандартний друкований платіжний пристрій Beauty Instrument, рекомендуємо звернутися за професійною допомогою чи керівництвом.
Параметр | Можливість |
Шари | 1-40 шарів |
Тип збірки | Наскрізний отвір (THT), поверхневий монтаж (SMT), змішаний (THT+SMT) |
Мінімальний розмір компонента | 0201(01005 Метричний) |
Максимальний розмір компонента | 2,0 дюйма x 2,0 дюйма x 0,4 дюйма (50 мм x 50 мм x 10 мм) |
Типи пакетів компонентів | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP тощо. |
Мінімальний крок Pad | 0,5 мм (20 mil) для QFP, QFN, 0,8 мм (32 mil) для BGA |
Мінімальна ширина сліду | 0,10 мм (4 мілі) |
Мінімальний зазор для слідів | 0,10 мм (4 мілі) |
Мінімальний розмір свердла | 0,15 мм (6 мілі) |
Максимальний розмір плати | 18 x 24 дюйми (457 мм x 610 мм) |
Товщина дошки | 0,0078 дюйма (0,2 мм) до 0,236 дюйма (6 мм) |
Матеріал дошки | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers тощо. |
Оздоблення поверхні | OSP, HASL, Flash Gold, ENIG, Gold Finger тощо. |
Тип паяльної пасти | Етилований або без свинцю |
Товщина міді | 0,5 унцій – 5 унцій |
Процес складання | Пайка оплавленням, пайка хвилею, ручна пайка |
Методи перевірки | Автоматизований оптичний огляд (AOI), рентген, візуальний огляд |
Власні методи тестування | Функціональний тест, тест зондом, тест на старіння, тест високої та низької температури |
Термін виконання | Відбір проб: від 24 годин до 7 днів, масовий запуск: 10–30 днів |
Стандарти складання друкованих плат | ISO9001:2015; ROHS, UL 94V0, IPC-610E клас ll |
1.Автоматичний друк паяльної пасти
2.виконано друк паяльною пастою
3.SMT вибрати та розмістити
4.Вибір і розміщення SMT готові
5.готовий до пайки оплавленням
6.виконана пайка оплавленням
7.готовий до AOI
8.Процес перевірки AOI
9.Розміщення компонентів THT
10.процес пайки хвилею
11.Зроблена збірка THT
12.Перевірка AOI для складання THT
13.Програмування IC
14.функціональний тест
15.Перевірка якості та ремонт
16.Процес нанесення конформного покриття PCBA
17.ESD упаковка
18.Готовий до відправлення
