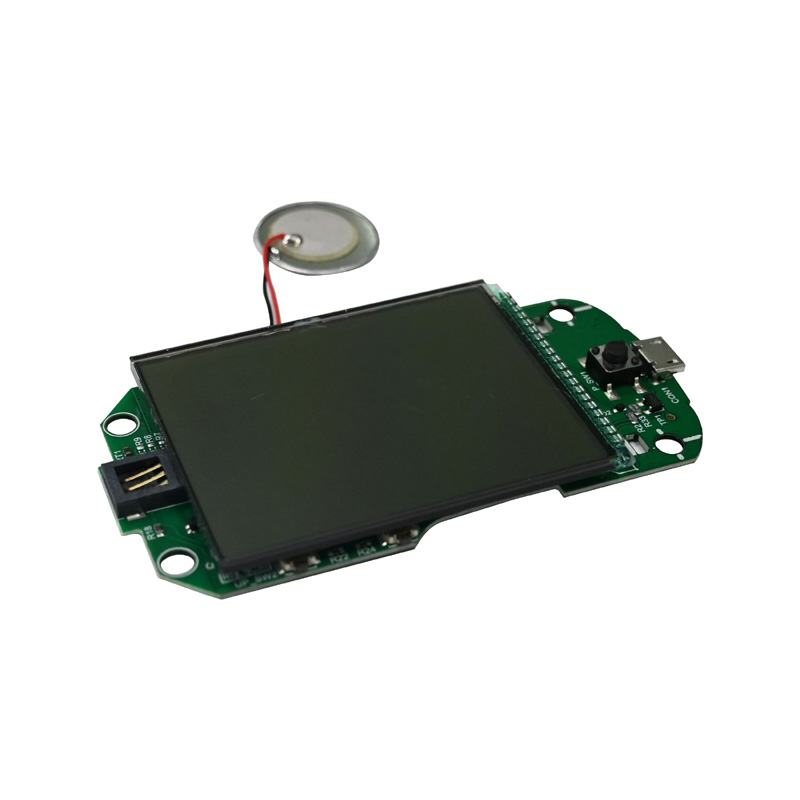

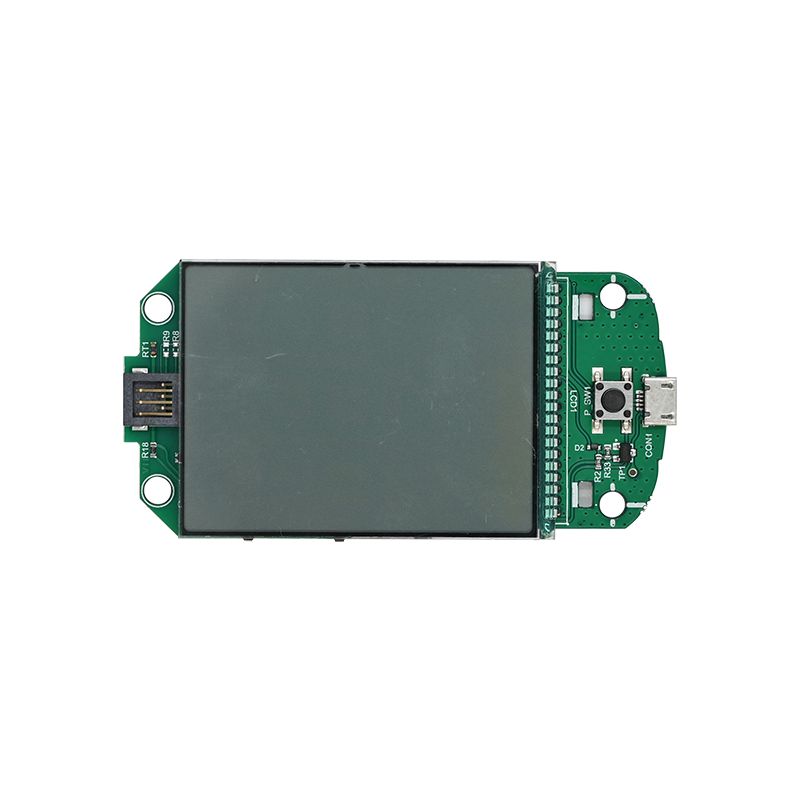

Unixplore Electronics — це китайська компанія, яка з 2008 року зосереджується на створенні та виробництві першокласного інтелектуального глюкометра PCBA. Ми маємо сертифікати за стандартами ISO9001:2015 і IPC-610E PCB.
Unixplore Electronics приділяє високу якістьРозумний глюкометр PCBA проектування та виготовлення з моменту створення в 2011 році.
Щоб зробити PCBA Smart Blood Glucose PCBA, вам знадобляться знання дизайну електроніки, компонування друкованої плати та програмування мікроконтролера. Ось загальний покроковий процес, який може допомогти вам розпочати:
Зберіть необхідні компоненти та інструменти для проектування:Датчик глюкози, мікроконтролер, блок живлення, РК-дисплей та інші необхідні компоненти. Вам також знадобиться програмне забезпечення для проектування друкованої плати.
Розробити принципову схему:Використовуйте програмне забезпечення для проектування друкованої плати, щоб створити принципову схему. Це буде схема компонування друкованої плати.
Розмітка друкованої плати:Після створення принципової діаграми використовуйте ту саму програму для проектування друкованої плати, щоб розмістити компоненти на платі друкованої плати.
Виготовлення друкованої плати:Надішліть файл проекту друкованої плати виробнику друкованої плати, щоб він виготовив його.
Спаяйте компоненти:Отримавши оголену друковану плату, обережно припаяйте на неї компоненти.
Програмуйте мікроконтролер:Підключіть мікроконтролер до комп’ютера та запрограмуйте його за допомогою шістнадцяткового файлу для зчитування даних датчика глюкози та відображення їх на РК-екрані.
Перевірте друковану плату:Після завершення перевірте друковану плату, щоб переконатися, що вона працює правильно.
Параметр | Можливість |
Шари | 1-40 шарів |
Тип збірки | Наскрізний отвір (THT), поверхневий монтаж (SMT), змішаний (THT+SMT) |
Мінімальний розмір компонента | 0201(01005 Метричний) |
Максимальний розмір компонента | 2,0 дюйма x 2,0 дюйма x 0,4 дюйма (50 мм x 50 мм x 10 мм) |
Типи пакетів компонентів | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP тощо. |
Мінімальний крок Pad | 0,5 мм (20 mil) для QFP, QFN, 0,8 мм (32 mil) для BGA |
Мінімальна ширина сліду | 0,10 мм (4 мілі) |
Мінімальний зазор для слідів | 0,10 мм (4 мілі) |
Мінімальний розмір свердла | 0,15 мм (6 мілі) |
Максимальний розмір плати | 18 x 24 дюйми (457 мм x 610 мм) |
Товщина дошки | 0,0078 дюйма (0,2 мм) до 0,236 дюйма (6 мм) |
Матеріал дошки | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers тощо. |
Оздоблення поверхні | OSP, HASL, Flash Gold, ENIG, Gold Finger тощо. |
Тип паяльної пасти | Етилований або без свинцю |
Товщина міді | 0,5 унцій – 5 унцій |
Процес складання | Пайка оплавленням, пайка хвилею, ручна пайка |
Методи перевірки | Автоматизований оптичний огляд (AOI), рентген, візуальний огляд |
Власні методи тестування | Функціональний тест, тест зондом, тест на старіння, тест високої та низької температури |
Час виконання | Відбір проб: від 24 годин до 7 днів, масовий запуск: 10–30 днів |
Стандарти складання друкованих плат | ISO9001:2015; ROHS, UL 94V0, IPC-610E клас ll |
1.Автоматичний друк паяльної пасти
2.виконано друк паяльною пастою
3.SMT вибрати та розмістити
4.Зроблено вибір і розміщення SMT
5.готовий до пайки оплавленням
6.виконана пайка оплавленням
7.готовий до AOI
8.Процес перевірки AOI
9.Розміщення компонентів THT
10.процес пайки хвилею
11.Зроблена збірка THT
12.Перевірка AOI для складання THT
13.Програмування IC
14.функціональний тест
15.Перевірка якості та ремонт
16.Процес конформного покриття PCBA
17.ESD упаковка
18.Готовий до відправлення
