Маючи 20-річний досвід у виробництві побутової електроніки та друкованих плат, я переглянув тисячі стельових світильників. Цей посібник охоплює вибір матеріалів, управління температурою, топології драйверів і вимоги до відповідності, специфічні для дизайну PCBA стельового світильника.

Що має робити стельовий світильник PCBA

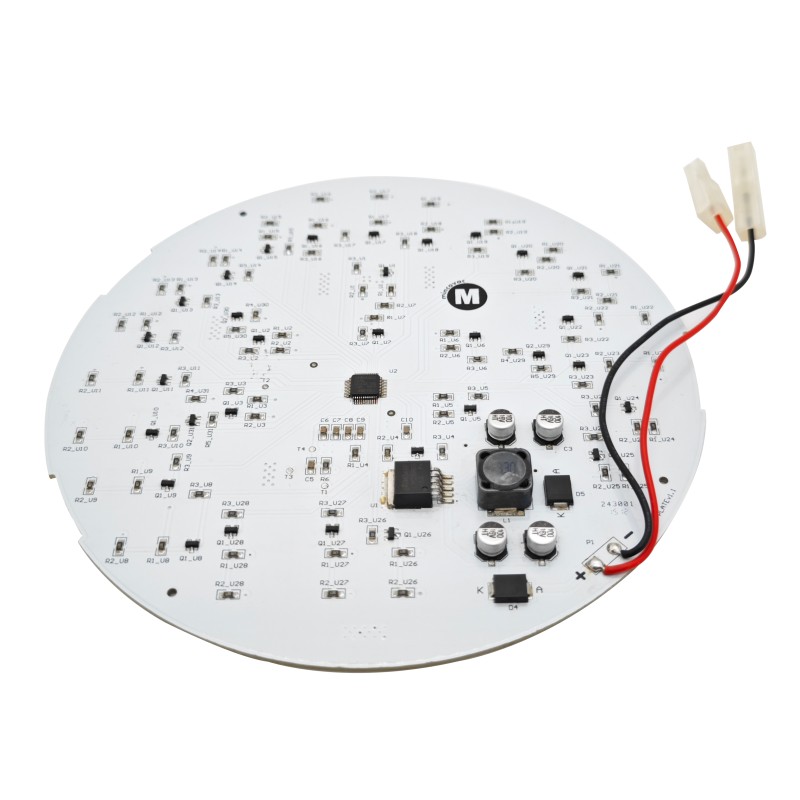

Стельовий світильник PCBA (друкована плата) керує та живить світлодіодне джерело світла. На відміну від простої друкованої плати, друкована плата містить усі компоненти, припаяні на плату --- світлодіоди, драйвери, резистори, конденсатори та роз’єми.

Основні функції стельового світильника PCBA:

- Перетворення змінного струму в постійний (якщо вбудований драйвер):Перетворює 110-277 В змінного струму в низьковольтний постійний для світлодіодів

- Регулювання постійного струму:Підтримує стабільний світлодіодний струм, незважаючи на коливання вхідної напруги

- Теплове управління:Відводить тепло від спаїв світлодіодів, щоб запобігти передчасному виходу з ладу

- Контроль затемнення (опція):Інтерфейси з настінними димерами (0-10 В, TRIAC або PWM)

Відмінність від голої друкованої плати:Гола друкована плата має мідні доріжки та колодки, але не має компонентів. PCBA повністю зібраний і готовий до встановлення в світильник.

Основні технічні характеристики

Параметри вхідної потужності

Параметр Стандартний діапазон Високопродуктивний діапазон Вхідна напруга (AC) 110-120 В (США) або 220-240 В (ЄС) 90-277 В (універсальний) Вхідна частота 50/60 Гц 50/60 Гц Коефіцієнт потужності (PF)>0,70 (споживчий)>0,90 (комерційний) Загальний коефіцієнт гармонійних спотворень (THD)<20%<15% (вимога DLC)Захист від перенапруги1 кВ (базовий)2-4 кВ (комерційний)

Вимоги до коефіцієнта потужності та THD відповідно до стандартів Energy Star і DLC.

Технічні характеристики світлодіодного виходу

Параметр Низька потужність Середня потужність Висока потужність Загальна світлова потужність 800-1500 лм (замінює лампу розжарювання 60 Вт) 1500-3000 лм 3000-5000 лм+кількість світлодіодів18-4848-100100-200+Світлодіодний струм50-150 мА150-300 mA300-700 mATotal Power8-15W15-30W30-60W

Фізичні характеристики

ПараметрFR4 Стандартна алюмінієва MCPCBФорма платиКругла, квадратна або спеціальнаКругла, квадратна або спеціальна Діаметр (типова кругла) 100 мм до 300 мм 100 мм до 300 мм Вага міді 1 унція (сигнал), 2 унції (потужність) 1-2 унції Кількість шарів 2 шари (найчастіше) 1-2 шари Теплопровідність 0,3-0,5 Вт/м·K1-9 Вт/м·K

Вибір матеріалу друкованої плати: FR4 проти алюмінієвої MCPCB

Вибір між FR4 і алюмінієвим MCPCB (PCB з металевим сердечником) є найважливішим рішенням у дизайні PCBA стельового світильника.

Порівняльна таблиця

ХарактеристикаFR4 PCBAAluminium MCPCBТеплопровідністьПогана (0,3-0,5 Вт/м·K)Від хорошої до відмінної (1-9 Вт/м·K)ВагаСвітлаПомірнаВартість (малий об’єм)НижчаПомірна (на 30-50% вище, ніж FR4)Термін служби світлодіода при 150 мА30 000-40 000 годин50 000+ годин Найкраща застосування Низька потужність (<12 Вт), змінна лампаСтельові світильники середньої та високої потужності

Матриця рішень

Потужність стельового світильника Рекомендований матеріал PCBA Причина 5 Вт-12 Вт (мале кріплення впритул) FR4 (2-шаровий) Нижча вартість, прийнятне тепло 12 Вт-25 Вт (стандартна стеля) Алюміній MCPCB (1-2 Вт/м·K) Термокерування критично 25 Вт-50 Вт (великі панелі) Високоефективний алюміній (3-5 Вт/м·K) Захищає від світлодіодів перегрів50 Вт+ (комерційний) Алюміній преміум-класу (5-9 Вт/м·К) або мідний сердечникОбов’язковий для надійності

Емпіричне правило:Для стельових світильників понад 15 Вт використовуйте алюмінієві MCPCB. FR4 призведе до передчасного виходу світлодіода з ладу через накопичення тепла.

Топологія драйвера для стельового світильника PCBA

PCBA для стельових світильників використовують дві основні архітектури драйверів: інтегровану (компоненти на одній платі) або віддалену (окрема плата драйвера).

Інтегрований чи віддалений драйвер

Інтегрований драйвер Aspect (COB або лінійний) Віддалений драйвер (окрема плата) Розташування драйвера На тій самій друкованій платі, що й світлодіодиОкрема плата, з’єднана дротами Типова потужність 5 Вт-25 Вт 15 Вт-100 Вт+ККД 80-88%85-93% Ефективність мерехтінняМоже бути поганою з простими лінійними драйверамиЧудово з належною фільтрацією Сумісність із затемненнямОбмежена (Лише TRIAC) Широкий (0-10 В, TRIAC, DALI) Нижча вартість (одна плата) Вища (дві плати) Найкраще підходить для недорогих світильників без затемнення Комерційні, з можливістю затемнення, високої потужності

Постійний струм проти постійної напруги

Тип драйвера. Найкращий для переваг. Недоліки. Постійний струм (CC) Струнки світлодіодів із прямим приводом. Простіший, менша кількість компонентів. Кількість світлодіодів має відповідати напрузі драйвера. Постійна напруга (CV) Модульні світильники з кількома платами. Стандартні 12 В/24 В, легко розширюються. Потрібні окремі струмообмежувальні резистори

Рекомендація для стельового світильника PCBA:Використовуйте топологію драйвера постійного струму для інтегрованих проектів. Забезпечує стабільний струм світлодіода без додаткових резисторів.

Керування температурою для стельового світильника PCBA

Тепло є головним ворогом довговічності світлодіодів. На кожні 10°C зниження температури переходу світлодіода термін служби подвоюється.

Проектування теплового шляху

Тепловий шлях для стельового світильника PCBA має наступну послідовність:

Світлодіодне з’єднання → світлодіодна теплова панель → мідь PCBA → шар діелектрика (MCPCB) → алюмінієва основа → корпус світильника → повітря в приміщенні

Найслабша ланка:Шар діелектрика (ізоляція між мідним контуром і алюмінієвою основою). Стандартний діелектрик має провідність 1-3 Вт/м·К. Преміальний діелектрик досягає 5-9 Вт/м·К.

Правила проектування світлодіодних панелей

Елемент конструкції ВимогиТеплові отвори під LED9-12 отворів (діаметром 0,3 мм) на потужний світлодіодVia заповнення Заповнені та закриті (дозволяє паяти зверху) Розмір мідної панелі Мінімум 2x розмір світлодіодної термопрокладки Покриття припою 80-90% площі термічної прокладки (рентгенівський контроль) Допуск до пустот Максимум 25% площі прокладки

Теплова перевірка

Виробничі випробування:Після складання запустіть стельовий світильник на повну потужність протягом 1 години. Виміряйте температуру на світлодіодних панелях за допомогою інфрачервоної камери.

Температура (світлодіодна панель) Рівень Очікувана тривалість служби <50°CВідмінно70 000+ годин50-60°CДобре50 000-70 000 годин60-70°CПрийнятно30 000-50 000 годин>70°CРизик відмови <20 000 годин

Правила компонування друкованої плати для стельового світильника PCBA

Правило 1: Симетричне розміщення світлодіодів

Рівномірно розмістіть світлодіоди на друкованій платі, щоб уникнути гарячих точок і забезпечити рівномірний розподіл світла. Для круглих стельових світильників:

- Розмістіть світлодіоди концентричними колами

- Рівна відстань між сусідніми світлодіодами

- Дотримуйтеся постійної відстані від краю дошки

Правило 2: Короткі сліди сильного струму

Сильнострумові сліди (живлення світлодіода і земля) повинні бути якомога коротшими і широкими. Розрахувати необхідну ширину:

Для 2 унцій міді підвищення температури на 20°C:

- Ширина (мили) = Сила струму (А) × 35

Приклад: 300 мА (0,3 А) слід → 0,3 × 35 = 10,5 мілі (0,27 мм) мінімум

Додайте 50% запасу безпеки:Використовуйте 16 мілі (0,4 мм) для слідів 300 мА.

Правило 3: Розділіть секції змінного та постійного струму

Якщо PCBA містить вбудований перетворювач змінного струму в постійний:

- Тримайте вхід змінного струму (висока напруга) на одному краю плати

- Дотримуйтеся шляху витоку 3 мм між проводами змінного струму та низьковольтного постійного струму

- Використовуйте фізичний слот або рів на друкованій платі, якщо місця мало

Правило 4: Заливка міді для землі

Використовуйте суцільну мідну заливку на верхньому шарі (для MCPCB, шарі схеми) для повернення світлодіодів. Це зменшує падіння напруги та покращує розподіл тепла.

Правило 5: ланцюговий розподіл живлення

Для більш довгих стельових світильників (лінійних або прямокутних) прокладіть лінії живлення як центральну шину, а не живіть світлодіоди з кінця попереднього рядка.

Приклад макета PCBA стельового світильника (круглий)

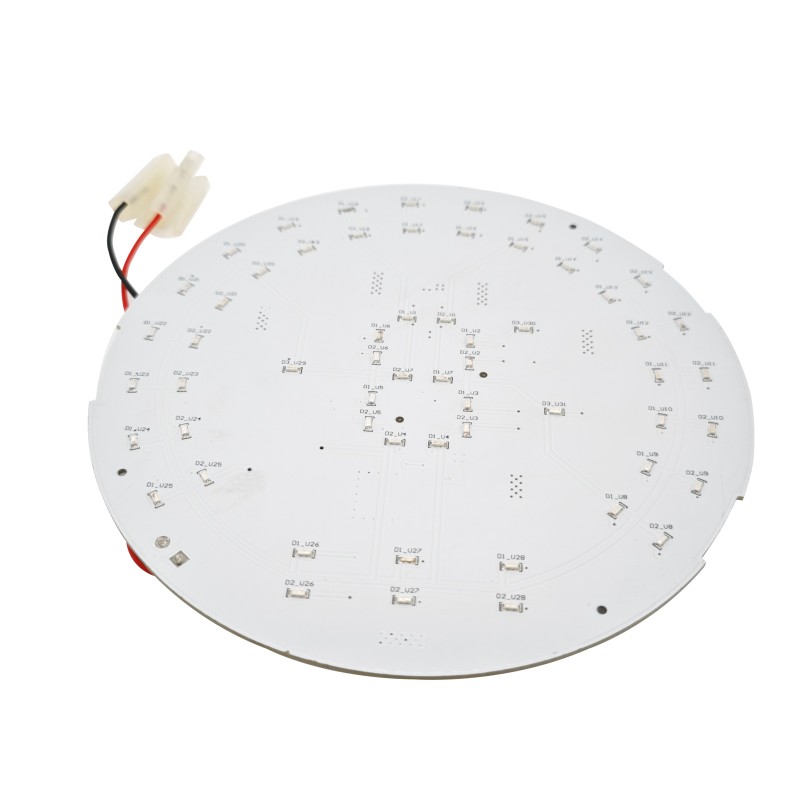

Типовий круглий стельовий світильник PCBA (діаметр 150 мм, 36 світлодіодів) має такий пакет шарів:

Шар Функція Вага міді Верх (шар схеми)Світлодіодні колодки, траси, компоненти драйвера2 унції Шар діелектрикаЕлектрична ізоляція75-100 мкмАлюмінієва основаРозподіл тепла та механічна підтримка Товщина 1,6 ммНижня частина (необов’язково) Лише вторинні компоненти або паяльна маскаН/Д

Мерехтіння та затемнення

Причини мерехтіння

Мерехтіння світлодіода виникає, коли вихідний струм драйвера має значні пульсації. Поширені причини:

- Недостатня вихідна ємністьв драйвері

- Погана сумісність диммера TRIAC(діммери переднього краю з ємнісними навантаженнями)

- Низькочастотне ШІМ затемнення(<1 кГц)

Показники мерехтіння

MetricGoodAcceptablePoorПроцент мерехтіння (100 Гц)<10%10-30%>30%Індекс мерехтіння<0.10.1-0.3>0.3Частота мерехтіння>1 кГц100-1000 Гц<100 Гц

Методи зменшення мерехтіння

ТехнікаЕфектВартість ВпливДодайте вихідний конденсатор (100-470 мкФ)Зменшує пульсації 100-120 ГцНизький ($0,10-0,30)Підвищення частоти затемнення ШІМ до >4 кГц Усуває видиме мерехтіння Немає (зміна мікропрограми)Використовуйте топологію зворотного ходу з високим коефіцієнтом потужності або понижувального підвищення Краще регулювання напруги Помірне ($0,50-1,00)

Відповідність і сертифікація

Необхідні сертифікати на ринку

Вимоги до ринкової сертифікаціїUSAUL 1598 або UL 8750Безпека для світлодіодних світильниківКанадаCSA C22.2 № 250.0Безпека для освітлювальних приладівEUCE (включає LVD, EMC, RoHS)Безпека, викиди, небезпечні речовиниGlobalIEC 62031Світлодіодні модулі для загального освітленняЕнергоефективність (США) Відповідність Energy Star або DLCRebate, вимоги до комунальних послуг

Загальні тести відповідності

Тестовий стандарт Критерії Електрична міцність (hipot) UL 87501500 В змінного струму протягом 1 хвилини, без пробою Безперервність заземлення UL 8750<0,1 Ом між клемою заземлення та відкритим металом EMI (провідні та випромінювані) FCC, частина 15 (США) або EN 55015 (ЄС) Нижче встановлених меж Коефіцієнт потужності та THDEnergy StarPF >0,90, THD <20% для комерційних

Поширені запитання про стельовий світильник PCBA

Q1: Чи можу я використовувати той самий стельовий світильник PCBA для комерційних застосувань як 120 В, так і 277 В?

A:Ні, без універсального вхідного драйвера. Ось технічна розбивка:

PCBA, розроблений спеціально для 120 В змінного струму, використовує компоненти, розраховані на напругу шини постійного струму приблизно 200 В (після випрямлення). При 277 В змінного струму випрямлена шина постійного струму становить приблизно 390 В постійного струму. Це перевищує номінальну напругу стандартних конденсаторів, МОП-транзисторів і діодів з номінальною напругою 120 В.

Вимоги до зниження напруги компонентів:

Компонент120В Номінальна потужність277В Необхідна номінальна потужністьВхідний конденсатор200V400-450VMOSFET250-300V500-600VВипрямні діоди200V400VШлях току струму1,5 мм3,0 мм

Якщо вам потрібна одна PCBA для обох напруг:

- Вкажіть ауніверсальний вхідний драйверрозрахована на 90-277 В змінного струму

- Використовуйте компоненти, розраховані на шину постійного струму мінімум 400 В

- Розробка шляху витоку друкованої плати для 3 мм між лініями змінного струму та низьковольтними ділянками

- Очікуйте на 10-20% вищу вартість компонентів

Альтернатива:Створіть два варіанти PCBA --- один для 120 В (нижча вартість) і один для 277 В (вища номінальна напруга). Це часто зустрічається у виробництві комерційного освітлення.

Q2: Як переконатися, що мій стельовий світильник PCBA працює належним чином із настінним диммером TRIAC?

A:Сумісність диммерів TRIAC є загальною проблемою для дизайнерів PCBA стельових світильників. Ось інженерний підхід:

проблема:Димери TRIAC були розроблені для ламп розжарювання (резистивні навантаження). Світлодіоди представляють реактивне навантаження, яке може призвести до пропуску запалювання TRIAC, що призведе до мерехтіння, блимання або нездатності затемнювати менше 30%.

Рішення 1 - резистор відводу (пасивний):
Додайте резистор відводу (10-50 кОм, 1-2 Вт) на вході змінного струму. Це споживає достатній струм (5-15 мА), щоб підтримувати належну провідність TRIAC протягом кожного напівперіоду.

Результат:Покращує затемнення низьких частот (зазвичай мінімум на 10-15%). Додає 1-2 Вт втрат у режимі очікування.

Рішення 2 - Активна схема стравлювання (бажано):
Активний спускний пристрій (керований IC) споживає струм лише тоді, коли в іншому випадку TRIAC дав би пропуск запалювання. Втрата ККД близька до нуля.

Рішення 3. Укажіть мікросхему драйвера затемнення TRIAC:
Багато комерційних мікросхем світлодіодних драйверів включають вбудований TRIAC для виявлення затемнення та контролю протікання. Приклади:

- TI LM3447(Тріак світлодіодний драйвер з регулюванням яскравості)

- MPS MP4030(регулятор освітлення первинної сторони TRIAC)

Вимоги до тестування:Перевірте сумісність з диммером щонайменше з 5 різними моделями диммерів TRIAC (Lutron, Leviton, Legrand). Димери значно відрізняються за вимогами до струму утримання.

Знак несправності поля:Якщо стельовий світильник мерехтить або блимає, коли затемнення менше 50%, невідповідний контур вентиляції.

Q3: Які найпоширеніші проблеми з якістю у виробництві PCBA для стельових світильників?

A:Виходячи з тисяч перевірок виробництва, ці п’ять дефектів спричиняють понад 80% проблем із якістю стельових світильників PCBA.

ДефектЧастотаОсновна причинаМетод виявленняВартістьпереробкиСвітлодіодні надгробки1-5%Нерівномірний об’єм паяльної пасти на світлодіодних майданчикахAOIВисокий (світлодіоди пошкоджені)Пустини під припоєм під світлодіодамиПоширеніУловлені газові потоки під час рентгенівської перевірки Жодного (порожнини <25% допустимо)Зворотна полярність світлодіодів0,5-2%Помилка пристрою подачі або розміщенняВізуально або AOI (колір/маркування)Дуже високий (бракова плата)Холодні паяні з’єднання на драйвері IC1-3%Недостатня температура оплавлення AOI або перевірка вручну Середня (можлива переробка)Недостатньо термопасти (MCPCB)5-10%Невідповідне застосування Тест на розрив або тепловізор Низький (додайте пасту)

Стратегії профілактики:

Світлодіодні надгробки:

- Використовуйте отвори трафарету трохи більші, ніж світлодіодні панелі (співвідношення 1:1,1)

- Переконайтеся, що профіль оплавлення має час на 60-90 секунд вище ліквідусу (TAL)

Світлодіоди зворотної полярності:

- Використовуйте світлодіоди з чітким маркуванням полярності (анод/катод)

- Впровадити автоматизований оптичний контроль (AOI) з перевіркою полярності

- Виконайте 100% тест на полярність літаючого зонда або цвяхів

З'єднання холодного паяння:

- Перевірте пікову температуру оплавлення (245-260 °C для безсвинцевого SAC305)

- Контролюйте профіль печі щодня за допомогою профайлера (а не лише один раз на партію)

Недостатньо термопасти (MCPCB до радіатора):

- Використовуйте трафарет або трафаретний друк для термопасти (не нанесення вручну)

- Цільова товщина пасти 0,3-0,5 мм

- Перевірте покриття після монтажу (термопаста повинна злегка видавлювати краї)

Контрольний список контролю якості для перевірки PCBA вхідного світильника на стелю:

Елемент перевірки Метод Критерії прийнятності Полярність світлодіода Візуальний або AOI100% правильний Паяні з’єднання (компоненти живлення) AOINБез перемичок, відсутність недостатніх пустот у світлодіодному проміжку Рентген (зразок 5-10%)<25% на колодкуТермопастаВізуальний (видавлення країв) Видимий у всіх точках кріплення Електричний тестЛітаючий зонд або bed-of-nails Відкритий/короткий, світлодіодна перевірка прямої напруги

Контрольний список для виробництва стельових світильників PCBA

Етап виробництваВимогиВерифікація Вхідна перевірка друкованої плати. Відсутність викривлення, правильна товщина, видима обробка ENIGВізуальне та калібрувальне вимірювання Друк паяльною пастою Товщина трафарету 0,1-0,12 мм, вирівнювання апертури ±0,05 ммSPI (перевірка паяльної пасти) Розміщення світлодіодів під час встановлення та розміщення ±0,05 мм Точність AOI після розміщення Пайка оплавленням Пік 245-260°C, TAL 60-90 секунд Дані профілю на партію Нанесення термопасти Товщина 0,3-0,5 мм, повне покриття Перевірка ваги + візуальне кріплення радіатора Рівномірний тиск, без зазору Специфікація крутного моменту гвинта Електричне випробування Розрив/замикання, полярність світлодіода, вимірювання струму Автоматизоване тестове пристосування

Підсумок: Контрольний список PCBA для стельового світильника високої якості

Якісний стельовий світильник PCBA поєднує вартість, теплові характеристики та відповідність вимогам. Для стандартних побутових світильників (15-25 Вт) алюмінієва MCPCB з міддю 2 унції, драйвером постійного струму та світлодіодною панеллю при температурі нижче 60 °C стабільно забезпечує термін служби 50 000+ годин. Для комерційних освітлювальних приладів із регулюванням яскравості додайте мікросхеми драйверів, сумісні з TRIAC, і схеми відводу. Найпоширенішим виробничим дефектам --- світлодіодні надгробки, зворотна полярність і холодні з'єднання --- можна запобігти за допомогою перевірки AOI та контрольованих профілів оплавлення.

елемент дизайну	Вимога
Матеріал друкованої плати	Алюмінієвий MCPCB для >15 Вт; FR4 прийнятний для <12 Вт
Мідна вага	2 унції для слідів живлення; 1 унція для сигналу
Теплове управління	9+ теплових отворів на світлодіод; Температура світлодіодної панелі <60°C при повному навантаженні
Топологія драйвера	Постійний струм (інтегрований або дистанційний)
Контроль мерехтіння	Вихідна ємність 100-470 мкФ; ШІМ затемнення >4 кГц, якщо використовується
Сумісність з затемненням	Контур стравлювача для TRIAC; спеціальна мікросхема затемнення для найкращих результатів
Номінальна напруга	Компоненти, розраховані на максимальну вхідну напругу (120 В або 277 В або універсальні)
Сертифікати	UL або CE на основі цільового ринку; Energy Star для реклами
Перевірка виробництва	AOI (полярність світлодіодів, паяні з'єднання), рентген (пустоти), електричний тест
