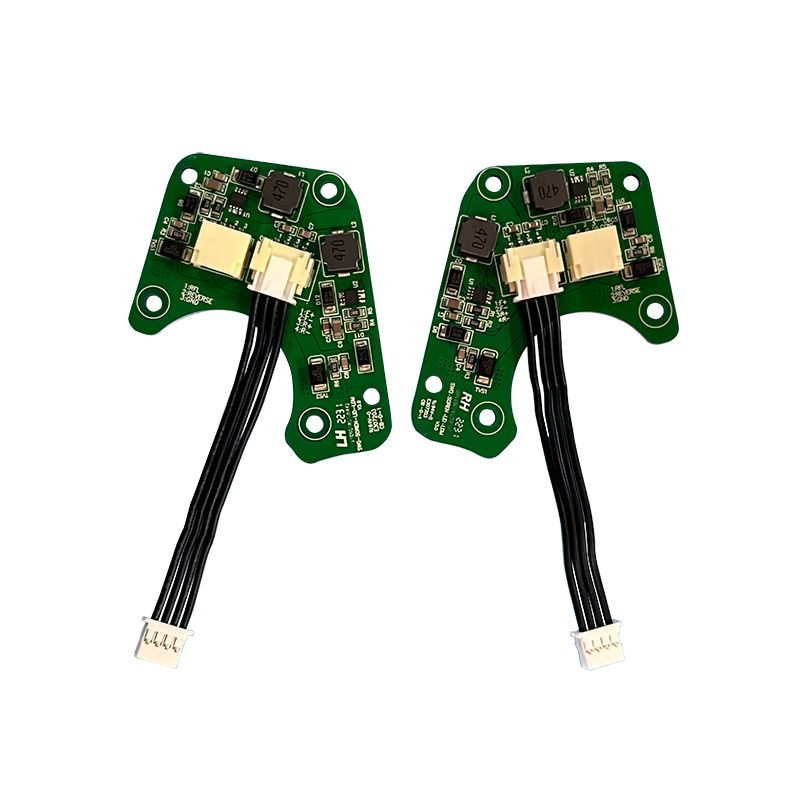

Що відрізняє знак PCBA від виходу?
На відміну від стандартних освітлювальних табло, знак виходу PCBA повинен виконувати три функції одночасно:
- Подвійні шляхи живлення:Вхід від мережі змінного струму (120 В або 277 В) плюс схема зарядки резервного акумулятора.
- Аварійне перемикання:Автоматичне перемикання на акумулятор постійного струму протягом 0,1 секунди після втрати живлення.
- Керування світлодіодною стрічкою:Контроль постійного струму для 6-36 червоних або зелених світлодіодів.
Оскільки будівельні норми передбачають 90 хвилин освітлення під час збоїв в електроживленні, конструкція PCBA повинна надавати пріоритет низькому струму спокою та надійній зарядці батареї.
Основні технічні характеристики
Усі наведені нижче параметри відповідають або перевищують стандарти UL 924 і NFPA 101. Завжди перевіряйте сертифікати у свого постачальника.
Вхідна та вихідна потужність
ПараметрСтандартне значенняВідповідність Вхідна напруга (змінний струм) 120 В / 277 В / 347 В (50-60 Гц) UL 924 Напруга в аварійному режимі від 6 до 12 В постійного струму (NiCd або LiFePO4 акумулятор) NFPA 101 Загальна вихідна потужність від 2 Вт до 8 Вт (залежить від кількості світлодіодів) Energy StarPower Factor (AC) режим)≥0,90 при повному навантаженні IEC 61000-3-2ККД>82% (перетворення AC-DC)Стандарти DOE 2021
Технічні характеристики заряджання акумулятора
ПараметрЗначенняПримітки Напруга заряду (NiCd)7,2–8,4 В (для номінальної упаковки 6 В)Температурна компенсаціяСтрум заряду50мА–200мА (постійний струм)Захищає від перегрівуТип батареї ПідтримкаNiCd, NiMH, LiFePO4Автоматичне визначення на преміум PCBAЧас перезарядки24 години (100% ємність)Відповідає Вимоги UL Низький заряд акумулятора 5,4 В ±0,2 В Запобігає глибокому розряду
Екологічні та фізичні
ПараметрРейтинг Робоча температура від 0°C до +50°C (у приміщенні) / від -10°C до +55°C (вологе місце)Температура зберігання від 20°C до +60°CPCB Основний матеріалFR4 (Tg 130°C мінімум) або CEM-1 для дешевих версій Товщина міді1 унція. до 2 унцій (для первинних джерел живлення потрібно 2 унції) Рейтинг займистості UL 94V-0 (маркований на платі)
Ключові конструктивні особливості друкованої плати, сумісної зі стандартом UL 924
Відповідає кодуЗнак виходу PCBAне є необов'язковим. Ось що перевіряють інспектори.
1. Автоматична екстрена передача
- Час пересадки:Плата повинна перемикатися від змінного струму до батареї менш ніж за 0,1 секунди. Будь-яка затримка, видима людським оком, не перевіряється.
- Тестова схема:Інтегровані кнопкові тестові точки повинні імітувати відключення живлення без відключення мережі змінного струму. Це обов’язкова функція UL 924.
2. Система керування акумулятором (BMS)
- Захист від перезарядки:PCBA має припинити зарядку, коли напруга батареї досягне 8,4 В (для 6 В NiCd блоків).
- Захист від зворотної полярності:Діоди на вході батареї запобігають пошкодженню, якщо інсталятор підключає батарею навпаки. Це основна причина невдач на полях.

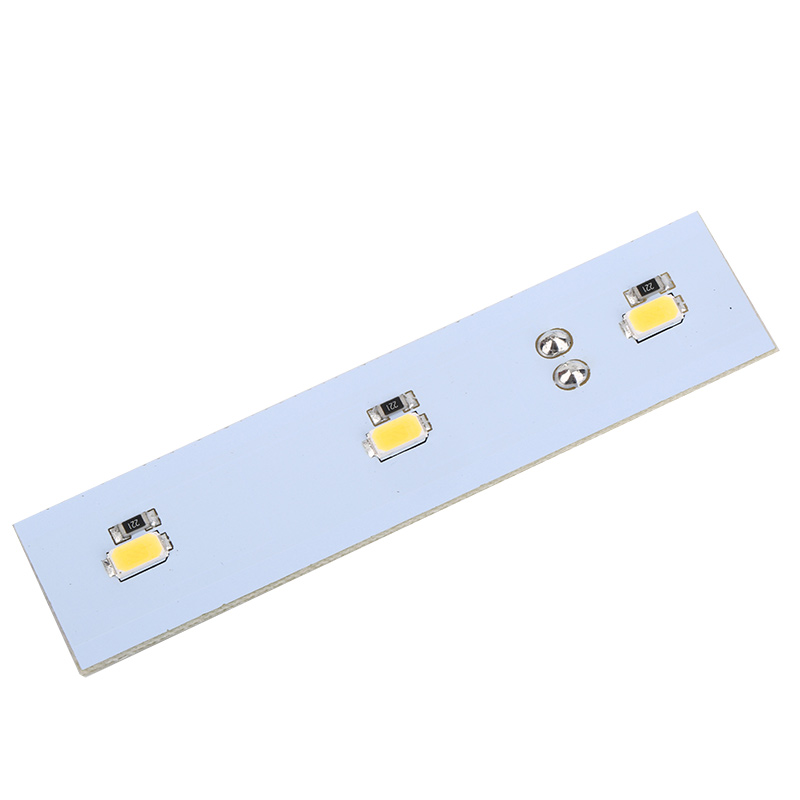

3. Гнучкість конфігурації світлодіодів
Більшість плат PCBA для знаків виходу підтримують кілька світлодіодів:
- Серія 6 світлодіодів:Стандарт для алюмінієвих вивісок (червоний або зелений).
- 12-світлодіодний паралельний + серія:Звичайні для двосторонніх вивісок (коридор або стеля).
- Від 18 до 36 світлодіодних матриць:Використовується для знаків виходу з великим світлом (100+ кандел).

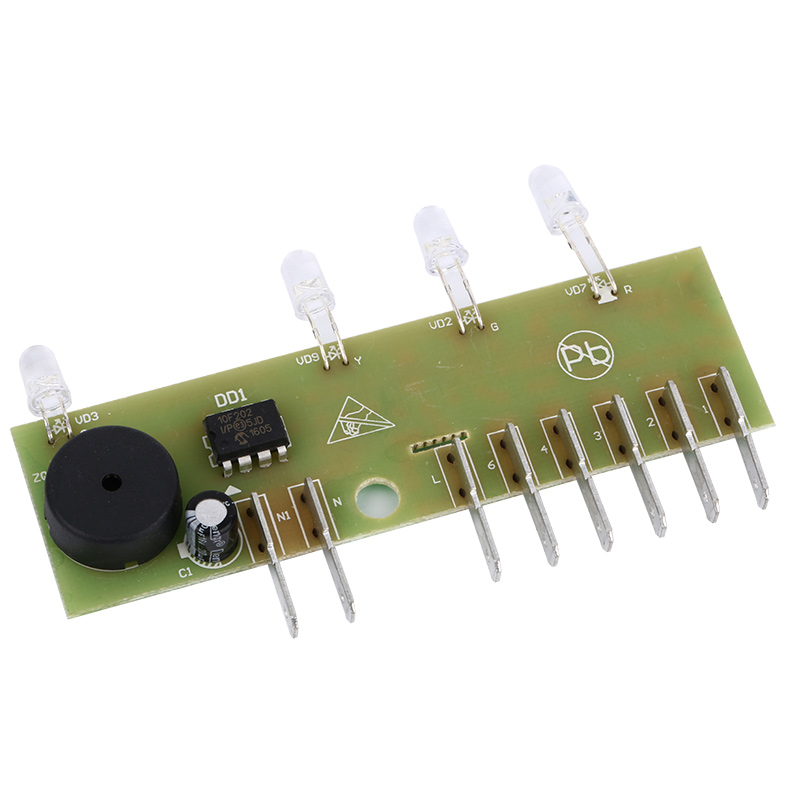

4. Самодіагностика (розширені пристрої)
PCBA преміум-класу включає мікроконтролер, який:
- Журнал ємності акумулятора кожні 30 днів.
- Блимає червоний/зелений світлодіодний індикатор стану, щоб вказати на стан батареї.
- Подає звуковий сигнал (опція), коли заряд батареї падає нижче 80% номінальної ємності.
Сертифікати, які ви повинні перевірити
Перед замовленням будь-якогоЗнак виходу PCBA, запитайте ці три документи:
СертифікаціяЮрисдикція Що перевіряє UL 924СШААварійне освітлення та енергетичне обладнанняNFPA 101 (Life Safety Code)СШАТривалість освітлення (90 хв) і час передачіCSA C22.2 № 141КанадаАварійне освітлювальне обладнання RoHS 3 (2015/863/EU)ЄС Без обмежень щодо небезпечних речовин
УВАГА:PCBA без видимої позначки UL на шарі шовкографії майже напевно не сертифікована. Через це польові інспектори можуть вивести з ладу всю вашу будівлю.
Показники якості виготовлення
Використовуйте цей контрольний список, коли оцінюєте постачальникаЗнак виходу PCBA.
- Реєстрація паяльної маски:Розбіжність не повинна перевищувати 0,005 дюйма. Оголена мідь на ланцюгах високої напруги становить небезпеку ураження електричним струмом.
- Розбірливість шовкографії:Усі позначення компонентів (R1, C2, IC1), маркери полярності та номери файлів UL повинні бути чітко читаними після складання.
- Компоненти наскрізного отвору:Щоб запобігти холодним з’єднанням, роз’єми батареї та тестові перемикачі мають бути спаяні хвилею, а не вручну.
- Конформне покриття (опціонально):Для вологих приміщень (туалетів, відкритих критих виходів) PCBA потребує конформного покриття з акрилу або уретану. Шукайте матове або глянсове покриття всіх компонентів.
Вийти Підписати PCBA FAQ
Нижче наведено три технічні запитання, які я часто отримую від інженерів об’єктів і спеціалістів із закупівель.

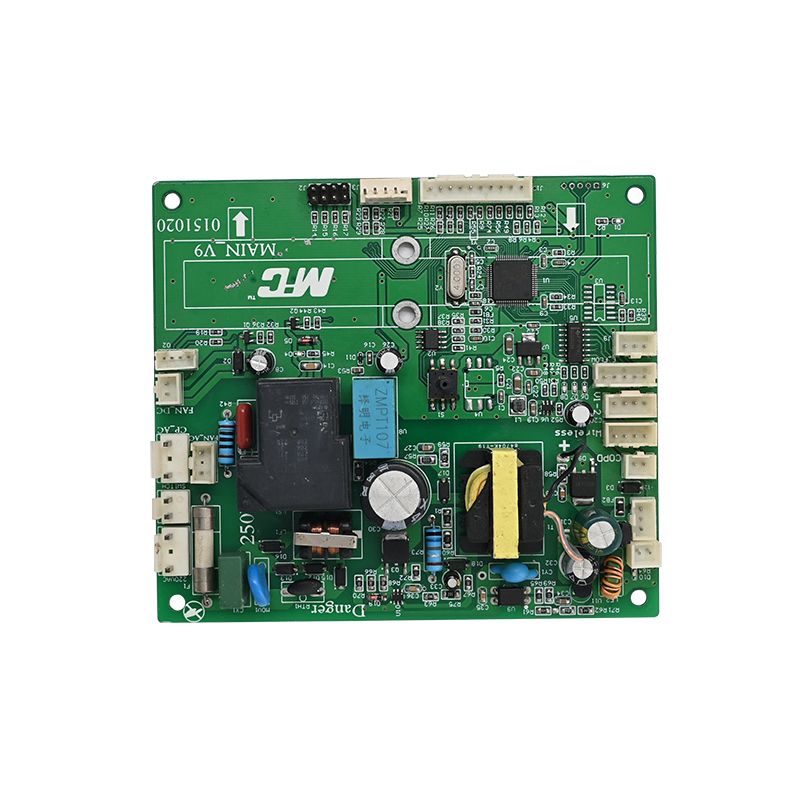

Q1: Чи можу я використовувати стандартний світлодіодний драйвер PCBA для свого знака виїзду замість спеціального PCBA знака виходу?
A:Ні, і ось чому це небезпечно. Стандартний світлодіодний драйвер PCBA не має трьох критичних схем:
1. Перемикання резервного акумулятора:Стандартні драйвери не виявляють втрати живлення змінного струму. Під час відключення ваш знак виходу відразу потемніє, порушуючи NFPA 101, яка вимагає 90 хвилин освітлення.
2. Відключення низької напруги:Без цього PCBA продовжуватиме розряджати батарею нижче 5 В, назавжди руйнуючи елементи NiCd або LiFePO4 протягом трьох циклів.
3. Інтерфейс кнопки тестування:Будівельним інспекторам потрібна ручна функція перевірки. Стандартні драйвери не включають цей шлях сигналу.
Підсумок:Придбайте UL 924 зі спискуЗнак виходу PCBAтільки. Економія 5 доларів на загальній платі коштуватиме тисячі через невдалі перевірки.
Q2: Мій знак виходу PCBA перегрівається. Світлодіоди гаснуть після 30 хвилин роботи від батареї. Що не вдалося?
A:У вас проблема з розрядженням батареї, а не зі світлодіодом. Ось послідовність діагностики:
1. Перевірте напругу заряду:За допомогою джерела змінного струму виміряйте клеми батареї. Ви повинні побачити від 7,2 В до 8,4 В (для нікель-кадмієвої батарейки на 6 В). Якщо напруга нижче 6,5 В, ланцюг зарядки на PCBA вийшов з ладу.
2. Ємність тестової батареї:Від'єднайте акумулятор і зарядіть його резистором, який споживає 200 мА. Справний акумулятор NiCd на 6 В має залишатися вище 5,4 В протягом принаймні 90 хвилин.
3. Перевірка на наявність корозії:Нікель-кадмієві батареї витікають гідроксидом калію через 3-5 років. Цей білий кристалічний залишок поїдає сліди міді на PCBA. Якщо ви десь побачите білий порошок, негайно замініть батарею та PCBA.
Загальне виправлення:Замінюйте батарею кожні 4 роки, навіть якщо знак працює. Це запобігає прихованій втраті ємності.
Q3: Як перевірити, що партія з 500 плат PCBA із знаками виходу відповідає вимогам UL без тестування кожної?
A:Ви покладаєтеся на три рівні перевірки:
1. UL Follow-up Service (FUS):Кожна справжня друкована плата PCBA, що внесена до списку UL, надходить із заводу, який дозволяє неоголошені аудити UL. Знак UL на платі повинен містити номер файлу (наприклад, UL E123456). Шукайте цей номер у базі даних Product iQ UL. Якщо його немає, знак підроблений.
2. Відповідність коду дати:Шовкографія PCBA повинна мати код дати (формат YYWW). Переконайтеся, що цей код дати відповідає періоду виробництва звіту про сертифікацію UL. Дошки, зроблені за вікном, не закриті.
3. Випадкове руйнівне тестування:За кожні 500 одиниць пожертвуйте 2 дошки. Розріжте їх і перевірте на наявність:
- Правильний номінал запобіжника (наприклад, 250 В 3 А з повільним перегоранням).
- Належна ізоляція трансформатора (мінімальний зазор 0,125 дюйма між первинною та вторинною обмотками).
- Жодних несанкціонованих замін компонентів (наприклад, конденсатори 85°C замість 105°C).
Порада професіонала:Перед оплатою великих замовлень запитуйте у свого постачальника «Повідомлення про авторизацію UL».
Підсумок: вибір правильного знака виходу PCBA
ЯкістьЗнак виходу PCBAвизначається трьома ознаками, що не підлягають обговоренню:
1. Список UL 924з номером файлу, який можна перевірити.
2. Автоматична передача менше 0,1 секундиз належним відключенням низької напруги.
3. Схема зарядки акумуляторапризначений для хімії NiCd, NiMH або LiFePO4.
Для керівників закладів надайте пріоритет платам із самодіагностикою. Для OEM-виробників завжди вказуйте 2 унції міді на проводах живлення та ламінаті UL 94V-0. Перевірена виробнича документація та сертифікація третьої сторони залишаються єдиним надійним шляхом до відповідності нормам і безпеки пасажирів.
