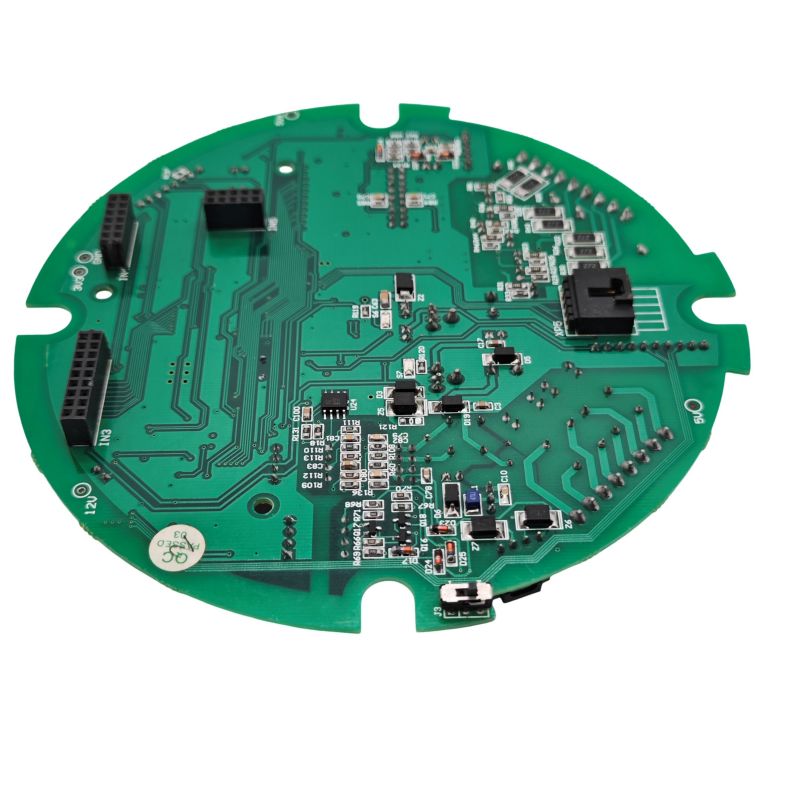

Посадка світла PCBA

Як зробити надійний світильник PCBA

Ліхтарі для посадок (садівницькі світлодіодні світильники) працюють у складних умовах: 12-16 годин безперервної щоденної роботи, середовища з високою вологістю (60-90% відносної вологості) і значний термічний стрес. PCBA є основою всього обладнання --- несправність тут означає втрату врожаю та втрату енергії.

Маючи 20-річний досвід у виробництві силової електроніки та друкованих плат у промисловому та сільськогосподарському секторах, я проаналізував сотні несправностей світлового поля. Цей посібник охоплює вибір матеріалу, управління температурою, дизайн спектра та перевірені параметри надійності для посадки легкого PCBA.

Що повинен робити світильник PCBA

Освітлення для посадки PCBA підтримує фотосинтез рослин за допомогою штучного освітлення. На відміну від стандартного освітлення, садовий PCBA повинен випромінювати певну довжину хвилі (червоний для цвітіння, синій для вегетативного росту), керуючи безперервною високою потужністю.

Основні функції освітлювального приладу PCBA:

- Контроль спектрального виходу:Керує світлодіодними мікросхемами на точних довжинах хвиль (660 нм червоного, 450 нм синього) з відхиленням ≤±5 нм

- Розсіювання тепла:Відводить тепло від переходів світлодіодів, щоб запобігти передчасному знеціненню просвіту

- Регулювання потужності:Перетворює вхід змінного струму (85-265 В) або вхід постійного струму (12-52 В) на стабільний постійний струм для світлодіодних ліній

- Охорона навколишнього середовища:Витримує тепличну вологість і перепади температури

Ключова відмінність від стандартної світлодіодної друкованої плати:Посадкові світильники PCBA вимагають більшої щільності потужності (від 40 Вт до 200 Вт+ на плату) і спеціального налаштування спектру для різних типів культур.

Основні технічні характеристики

Спектральні вимоги за стадією росту

Базується на поточних садівницьких світлодіодних стандартах і специфікаціях виробника.

Специфікації електрики та живлення

Діапазони потужності, отримані зі специфікацій PCBA комерційного світильника для посадки.

Фізичні та теплові характеристики

На основі стандартів виробництва друкованих плат для використання в садівництві.

Вибір матеріалу друкованої плати: вирішальне значення для надійності

Вибір матеріалу друкованої плати безпосередньо визначає тривалість освітленості та продуктивність рослин.

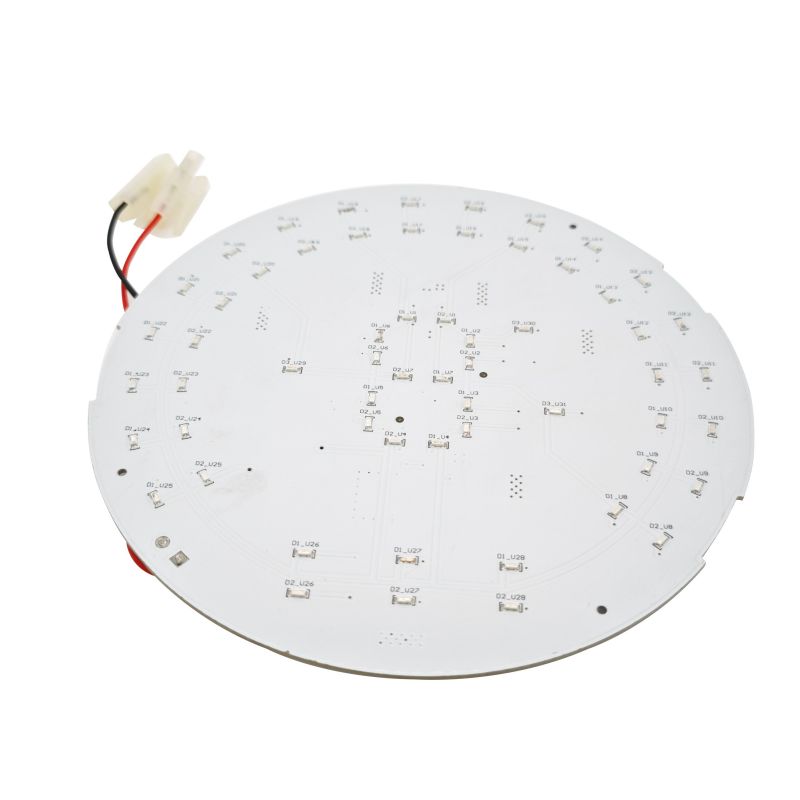

Алюмінієвий MCPCB (найпоширеніший для освітлення рослин)

Алюмінієві MCPCB складають понад 80% комерційних легких PCBA. Вони пропонують найкращий баланс теплових характеристик і вартості.

Коли вибрати алюміній:Більшість комерційних освітлювальних приладів від 40 Вт до 200 Вт. Алюмінієва друкована плата 1-3 Вт/м·К є достатньою для стандартної щільності світлодіодів.

FR4 (економічний або малопотужний)

Освітлення для посадки FR4 PCBA підходить лише для:

- Малопотужні світильники до 30 Вт

- Конструкції з зовнішніми радіаторами

- Короткострокові програми або програми для любителів

Обмеження:FR4 не може ефективно розсіювати тепло. Температура спаю світлодіодів підвищується на 15-25°C вище, ніж у еквівалентних алюмінієвих MCPCB.

Керамічний PCBA (преміум / висока надійність)

Керамічні підкладки (оксид алюмінію або нітрид алюмінію) повністю усувають шар діелектрика, досягаючи теплопровідності 20-200+ Вт/м·К.

Найкраще для:Надзвичайно висока щільність потужності (>3 Вт/см²) або застосування, що вимагає абсолютної надійності.

Термоуправління для безперервної роботи

Ліхтарі для посадок працюють 12-16 годин на добу, 365 днів на рік. Керування температурою є фактором №1 надійності.

Оптимізація теплового шляху

Емпіричне правило:На кожні 10°C зниження температури переходу світлодіода термін служби подвоюється.

Термоінтерфейсний матеріал (TIM)

Між MCPCB і радіатором приладу:

- Необхідний TIM:Силіконова або керамічна термопрокладка (мінімум 3 Вт/м·К)

- Товщина:0,5 мм до 1,5 мм

- Стиснення:20-30% для усунення повітряних зазорів

Мідна вага для слідів струму

На основі чинних стандартів потужності IPC-2221 для садового освітлення.

Дизайн спектру та керування довжиною хвилі

Рослини потребують специфічних спектрів світла для різних стадій росту. PCBA має передавати ці довжини хвилі з точністю.

Стандартні довжини хвилі для освітлення рослин

Рекомендації щодо співвідношення червоний:синій

На основі вказівок щодо проектування світлодіодів для садівництва з галузевих джерел.

Контроль струму для стабільності довжини хвилі

Довжина хвилі світлодіода змінюється зі зміною струму. Щоб підтримувати спектральну точність:

- Максимальне відхилення струму:±2% для всіх світлодіодних ліній

- Рекомендоване відхилення:±1% для дизайну преміум-класу

- Метод вимірювання:Послідовний резистор падіння напруги або вбудований струмомір

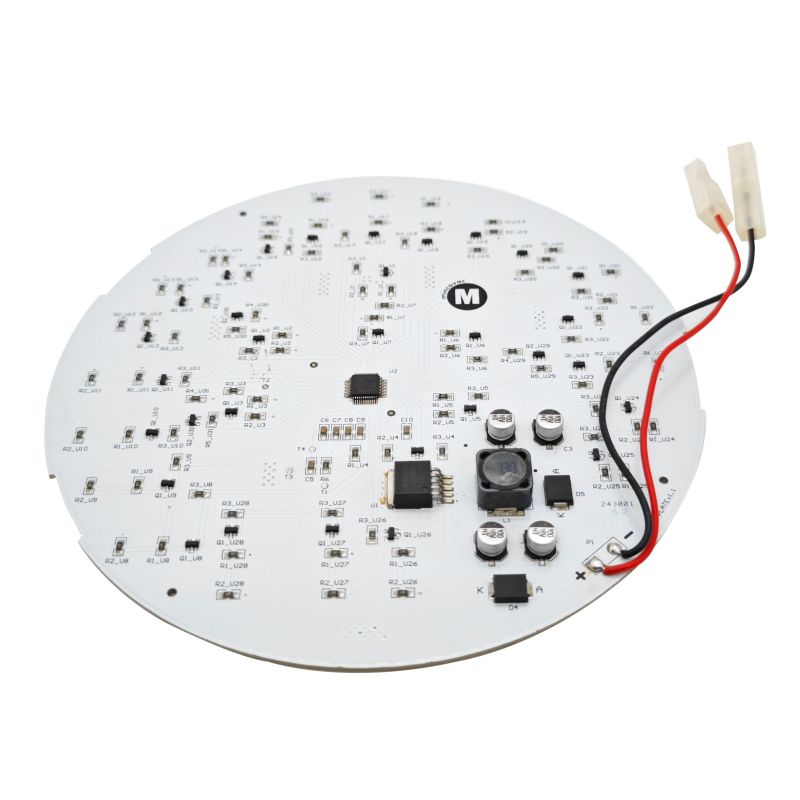

Топологія драйвера та схемотехніка

Постійний струм проти постійної напруги

Посадка світла PCBAs вимагаєпривід постійного струмудля кожної світлодіодної стрічки, щоб підтримувати стабільну довжину хвилі та запобігати випромінюванню тепла.

Потрібні схеми захисту

Захист навколишнього середовища для Grow Rooms

Світильники для посадки працюють у середовищі з високою вологістю (60-90% RH). Для надійної роботи обов'язковий захист від вологи.

Вимоги до конформного покриття

Мінімальна товщина покриття:0,03 мм (1,2 мил)

Контрольний список захисту від вологи

- Конформне покриттянад усіма паяними з’єднаннями та відкритою міддю

- Заливкадля роз’ємів і зон високої напруги (додатково для екстремальних умов)

- Герметичні роз'єми(Мінімум IP65 для відкритих теплиць або теплиць з високою вологістю)

- Оздоблення поверхні ENIG(запобігає корозії міді; HASL не рекомендується)

Обмеження робочого середовища

Посадка Light PCBA Правила компонування

Правило 1: Розділіть живлення та сигнал

- Тримайте вхідну секцію змінного/постійного струму ізольованою від слідів приводу світлодіодів

- Мінімальна відстань шляху витоку: 3 мм між зонами високої та низької напруги

Правило 2: вкоротіть петлі сильного струму

- Розмістіть світлодіодні драйвери якомога ближче до світлодіодних роз’ємів

- Мінімізуйте площу петлі, щоб зменшити електромагнітні перешкоди

Правило 3: Конструкція термопрокладки для світлодіодів

- Для кожної світлодіодної термопрокладки потрібно мінімум 9 теплових отворів (0,3 мм)

- Перехідні отвори повинні бути заповнені та закриті для пайки

Правило 4: Заливка міді для землі

- Використовуйте суцільну площину заземлення на шарі 2 (для 2-шарового MCPCB заземленням є металевий сердечник)

- Для конструкцій FR4: спеціальний шар землі з мінімальними розколами

Правило 5: ланцюговий розподіл живлення

- Для довгих лінійних світильників PCBA (до 1500 мм) прокладіть лінії живлення як центральну шину

- Живіть кожен світлодіодний сегмент від шини, а не від кінця попереднього сегмента

Вимоги до виготовлення та складання

Технічні характеристики монтажу SMT для монтажу Light PCBA

Тестування якості Planting Light PCBA

Для комерційного виробництва легких PCBA рекомендується 100% тестування цих параметрів:

- Перевірка полярності світлодіода(автоматизований оптичний контроль)

- Якість пайки(AOI на всіх компонентах живлення)

- Відкрите/коротке тестування(літаючий зонд або цвяхи)

- Теплова перевірка(основа вибірки, 10% виробництва)

Запитання та відповіді про PCBA для посадки світла

Питання 1: Який найкращий матеріал друкованої плати для високопотужного (200 Вт+) світильника, який працює 18 годин на добу?

A:Для високої потужності безперервної роботи,алюмінієвий MCPCB з мінімальною теплопровідністю 3 Вт/м·Kє стандартним вибором. Ось матриця рішень на основі реальних польових даних:

Чому алюміній замість FR4 для високої потужності:Освітлення для посадки потужністю 200 Вт генерує значну кількість тепла. FR4 має теплопровідність лише 0,3-0,5 Вт/м·К, діючи як ізолятор. Температура світлодіодного переходу перевищить 100°C протягом декількох хвилин, викликаючи швидке знецінення просвіту (втрата 30-50% протягом 6 місяців).

Керамічна альтернатива PCBA:Для надзвичайної надійності або коли розмір друкованої плати суворо обмежений (висока щільність потужності >3 Вт/см²), керамічні підкладки (глинозем або нітрид алюмінію) повністю усувають шар діелектрика, досягаючи 20-200+ Вт/м·К. Однак вартість в 3-5 разів вища, ніж алюмінієвий MCPCB.

Підсумок для більшості комерційних виробників:Високоефективний алюмінієвий MCPCB (5 Вт/м·K) забезпечує найкращий баланс вартості та надійності для світильників потужністю 200 Вт+.

Питання 2: Як розрахувати необхідну вагу міді для моєї рослинної лампи PCBA, щоб запобігти перегріву траси?

A:Використовуйте формулу IPC-2221 з цими інструкціями для садівництва. Перегрів траси є поширеним режимом несправності потужних освітлювальних приладів.

Крок 1. Визначте максимальний струм на трасу:
Для типового освітлювального приладу потужністю 100 Вт при 48 В: струм = 100 Вт / 48 В = 2,08 А на рядок

Крок 2. Виберіть допустиме підвищення температури (ΔT):

- Підвищення 10°C:Консервативний для терміну служби понад 50 000 годин (рекомендовано для комерційних цілей)

- Підвищення 20°C:Прийнятний для споживчого класу

- Підвищення 30°C:Високий ризик --- слід з часом послабить паяні з'єднання

Крок 3 - Виберіть вагу міді на основі струму:

Крок 4. Обчисліть за спрощеною формулою (для зовнішніх слідів, 2 унції міді):

Ширина (мили) = Сила струму (А) × 35 (для ΔT=20°C)

Приклад для 2,08A: 2,08 × 35 = 73 мілі (1,85 мм) мінімальна ширина

Додавання 20% запасу безпеки:73 × 1,2 = 88 мілі (2,23 мм)

Професійні рекомендації щодо посадки світла PCBA:

- Використовуйте мінімум 2 унції мідідля всіх слідів, які несуть >1A

- Використовуйте 3 унції мідідля слідів, що несуть >3A або коли простір на платі обмежений

- Додайте отвір паяльної маскина трасах з великим струмом --- додатковий припій збільшує потужність струму на 20-40%

Спосіб перевірки:Після складання прототипу виміряйте температуру сліду інфрачервоною камерою при повному навантаженні. Якщо будь-який слід перевищує 70°C, збільште вагу міді або розширте слід.

Q3: Що спричиняє нерівномірний вихід світла або мерехтіння в світильнику PCBA для рослин, і як це виправити?

A:Нерівномірний вихід світла та мерехтіння зазвичай викликаніневідповідність струму між паралельними ланцюжками світлодіодівабонедостатня об'ємна ємність. Ось послідовність діагностики:

Основна причина 1 – поточна невідповідність у паралельних рядках (найпоширеніша):

Коли кілька ліній світлодіодів підключені паралельно до одного драйвера постійного струму, невеликі відмінності прямої напруги (Vf) призводять до того, що одна ланцюжок споживає більше струму, ніж інші. Найгарячіша струна споживає найбільший струм, нагрівається далі (Vf падає з температурою) і споживає ще більше струму ---теплова втеча.

рішення:

- Використовуйте aокремий драйвер постійного струму на рядок(бажано для високої потужності)

— Або додатибалансувальні резистори(0,5-2 Ом) послідовно з кожною ланцюгом для вирівнювання струму

- Потужність резистора: P = I² × R (наприклад, 1A² × 1Ω = резистор 1 Вт)

Основна причина 2 - Недостатня об'ємна ємність на виході драйвера:

Затемнення з широтно-імпульсною модуляцією (ШІМ) створює видиме мерехтіння, якщо вихідна ємність занадто мала. Струм світлодіода зростає і падає з кожним циклом ШІМ.

Для комерційних замовлень:Запит на документацію PPAP (Production Part Approval Process), включаючи звіти про тепловізори та дані спектральної перевірки.

Підсумок: контрольний список PCBA для надійного освітлення для посадки

Надійний ліхтар PCBA поєднує в собі належне керування температурою (алюміній MCPCB, 2+ унції міді, теплові отвори), точний контроль спектру (постійний струм, відхилення довжини хвилі ≤±5 нм) і захист навколишнього середовища (конформне покриття, герметичні роз’єми). Найпоширеніші польові збої --- нерівномірний вихід світла, мерехтіння та передчасний вихід світлодіодів з ладу --- слід до неадекватного теплового дизайну або невідповідності струму між паралельними рядами. Пріоритет 2 унції міді, окремі драйвери постійного струму для кожного каналу та перевірка температури, щоб досягти 50 000+ годин роботи в комерційних середовищах вирощування.
