Світлодіодний драйвер PCBA

Цей посібник розбиває технічні характеристики, виробничі стандарти та вимоги до конкретних програм, які вам потрібно знати.

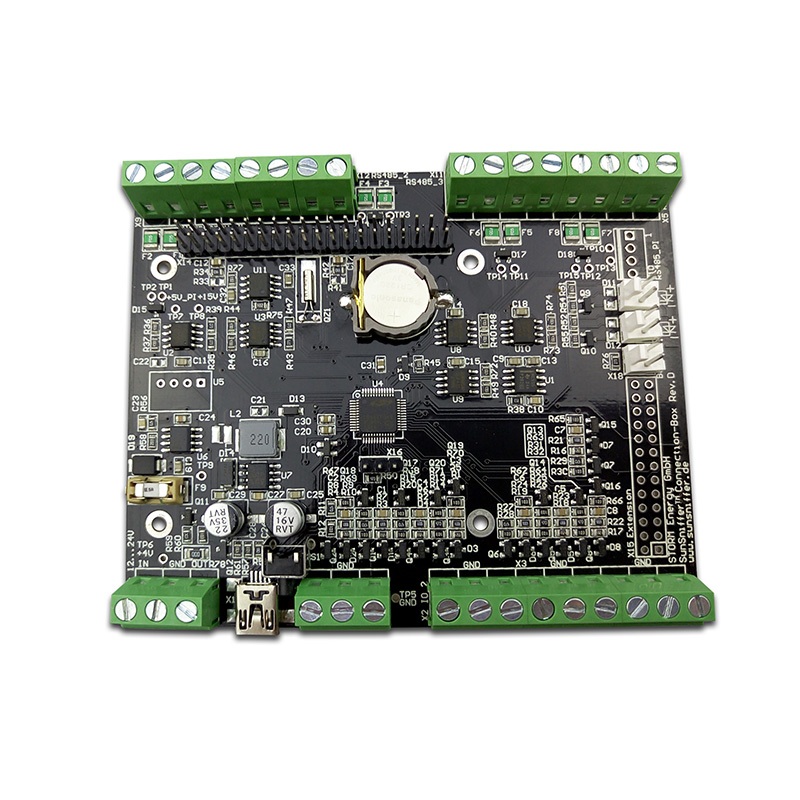

Що таке світлодіодний драйвер PCBA?

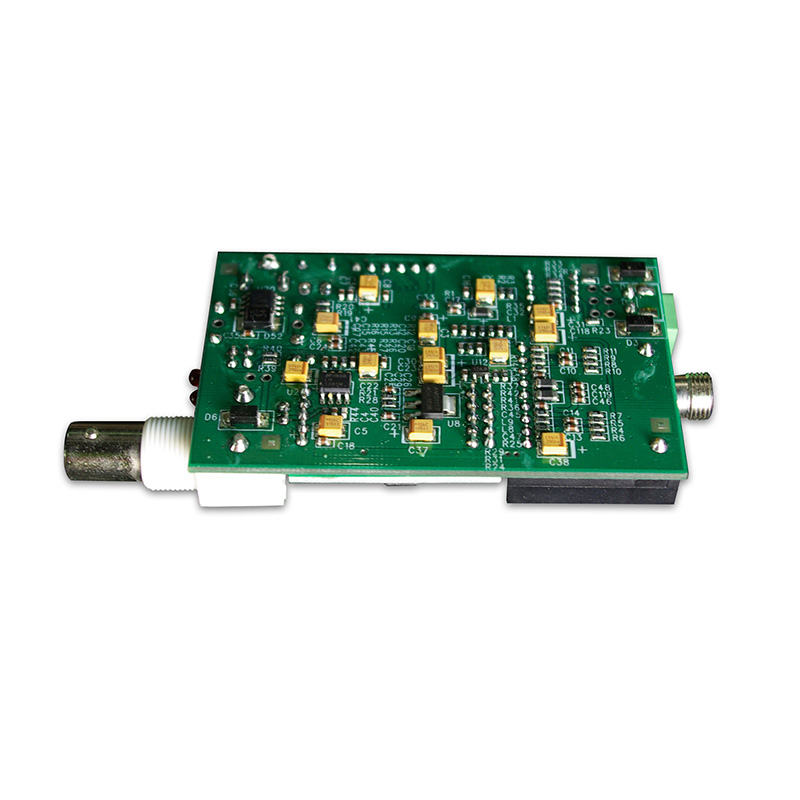

Світлодіодний драйвер PCBA — це повністю зібрана плата, яка регулює живлення світлодіодного джерела світла. На відміну від стандартних друкованих плат, ці збірки інтегрують певні компоненти:

- Інтегральні схеми драйверів:Регулятори постійного струму або постійної напруги (наприклад, ON Semiconductor, TI, Nexperia).

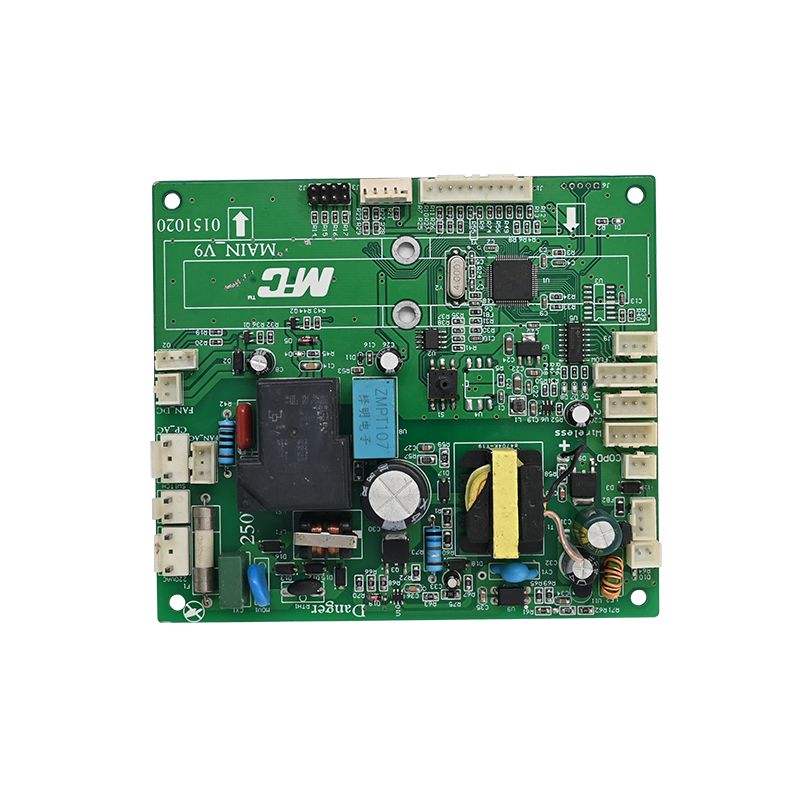

- Трансформатори/індуктори:Для топологій перетворення потужності, таких як Flyback або Boost.

- Радіатори та теплові переходи:Для керування температурою з’єднання критичних частин.

- Роз'єми:Для регулювання затемнення (0-10 В, ШІМ) і входу змінного/постійного струму.

Оскільки світлодіоди вимагають суворого контролю за струмом, щоб запобігти перегріву,PCBAпроект повинен віддавати перевагу електричній ізоляції та розсіюванню тепла.

Основні технічні параметри (таблиця даних)

Щоб переконатися, що ваша збірка відповідає галузевим стандартам, ви повинні перевірити ці параметри у свого виробника. Базуючись на поточних стандартах IPC і компонентів, ось критичні показники.

Загальні характеристики

Електричні та теплові характеристики

Примітка щодо форм-фактора:У сучасних компактних конструкціях використовуються корпуси DFN (2x2 мм), що дозволяє заощадити до 90% місця на платі порівняно зі старими корпусами SOT223.

Проектування та складання: 4 найкращі інженерні фокусні точки

Для зустрічіEEATстандартів, ми покладаємось на перевірені виробничі нотатки та реальні інженерні дані.

1. Стратегія теплового управління

Тепло є ворогом електролітичних конденсаторів і світлодіодних плашок.

- Через розміщення:Використовуйте масиви теплових отворів під панеллю IC для передачі тепла на мідну площину заземлення.

- Мідна заливка:Товщина зовнішнього шару міді повинна бутимінімум 2 унції (0,0026 дюйма).для слідів сильного струму.

- Огляд:Деформація та скручування PCBA не повинні перевищувати0,0075 дюйма на дюймщоб забезпечити контакт радіатора.

2. Вибір компонентів для довговічності

- Автомобільні категорії:Для зовнішнього освітлення виберітьAEC-Q101кваліфіковані водії. Ці деталі підтримують бокові сторони, що змочуються збоку (SWF), що дозволяє здійснювати автоматичний оптичний контроль (AOI) паяних з’єднань --- вимога для виробництва без дефектів.

- Конденсатори:Використовуйте конденсатори з високими пульсаціями струму, розраховані на мінімум 105°C.

3. Паяність і перевірка

- Відповідність AOI:Безвивідні пакети (DFN/QFN) без країв, що змочуються збоку, потребують дорогого рентгенівського контролю. Технологія SWF дозволяє використовувати стандартний AOI, значно знижуючи витрати на складання.

- Реєстрація паяльної маски:Щоб запобігти впливу міді, помилкова реєстрація повинна бути максимальною на ±0,004 дюйма.

4. Електрична безпека (прохідність і зазор)

- Для драйверів змінного та постійного струму (в автономному режимі) забезпечте достатній зазор між високовольтними проводами (мережею) і низьковольтними вторинними сторонами.

- Рейтинг горючості:Всі матеріали повинні відповідатиUL94V-0. Цей рейтинг має бути фізично позначений на стороні паяної плати.

Специфічні вимоги до програми

Різні сектори створюють різне навантаження на PCBA світлодіодного драйвера.

- Автомобільні фари (ADB):Потрібні сильноточні (8А+) драйвери сВідповідність електромагнітній сумісності (CISPR 25, клас 5). Розмір плати часто обмежений, що вимагає 4+ стеків шарів.

- Промислові затоки:Зосереджено на захисті від перенапруги та широкому діапазоні вхідної напруги (90-305 В змінного струму).

- Споживач (світлодіодні лампи):Недорогі, як правило, одношарові алюмінієві друковані плати з лінійними драйверами.

Часті запитання (FAQ)

Нижче наведено три поширені технічні запитання щодоСвітлодіодний драйвер PCBAпошук і налагодження.

Q1: Чому мій світлодіодний драйвер PCBA виходить з ладу через кілька місяців, навіть якщо компоненти абсолютно нові?

A:Основна причина майже завждитермічний стресабопогана пайка. Перевірте наступне:

1. Температура з'єднання:Ви вимірювали Tc (температуру корпусу) мікросхеми драйвера? Основне правило полягає в тому, що на кожні 10 °C підвищення температури вище 85 °C термін служби конденсатора зменшується вдвічі.

2. Мідне голодування:Багато несправностей виникають через те, що термопрокладка мікросхеми припаяна неправильно. ВикористовуючиЗмочувані збоку флангиконструкція дозволяє перевірити AOI, щоб переконатися, що термопрокладка повністю підключена.

3. Матеріал Tg:Стандартний FR4 (Tg 130°C) може погіршитися з часом, якщо драйвер нагріється. Оновити доTg 150°C+або PCBA з алюмінієвим сердечником.

Q2: Як перевірити якість прототипу світлодіодного драйвера PCBA перед масовим виробництвом?

A:Не покладайтеся лише на візуальний огляд. Вам потрібен триетапний процес перевірки:

1. Електричний тест (Літаючий зонд):100% перевірка підключення до мережі є обов'язковою. Переконайтеся, що між мережами високої та низької напруги немає коротких замикань.

2. Тепловізор:Запустити драйвер при повному навантаженні на 1 годину. Використовуйте тепловізійну камеру, щоб перевірити, чи температура корпусу мікросхеми відповідає специфікаціям таблиці даних.

3. Мікророзріз паяного з'єднання:Для пакетів DFN ви повинні зробити поперечний переріз зразка з’єднання, щоб перевірити наявність пустот. Порожнечі не повинні перевищувати 25% загальної площі прокладки.

Питання 3: Яке оздоблення поверхні "ENIG" для мого світлодіодного драйвера та чи варто це додаткових витрат?

A:ENIG (Electroless Nickel Immersion Gold) має вирішальне значення для високонадійних світлодіодних драйверів.

- Чому це важливо:Стандартний HASL (Hot Air Solder Leveling) залишає нерівні поверхні. Для мікросхем світлодіодного драйвера з малим кроком (наприклад, QFN або DFN) для правильного паяння потрібна площинність.

- Перевага «Золота»:Золото захищає шар нікелю від окислення. Якщо нікель окислюється, ви отримуєте синдром «чорної прокладки», що призводить до паяних з’єднань, які виглядають добре, але тріскаються під впливом теплового циклу (часто при зовнішньому освітленні).

- Вердикт:Для автомобільного або зовнішнього використання ENIG не підлягає обговоренню. Для одноразових споживчих лампочок достатньо OSP або HASL.

Резюме

МіцнийСвітлодіодний драйвер PCBAвизначається не лише обраним IC, а йвага міді, теплова через стратегію, іобробка поверхні. Завжди вимагайте відповідності IPC-6012 Class 2 або Class 3 і віддавайте перевагу бічним змочуваним бокам для критичних автомобільних застосувань, щоб забезпечити перевірку AOI.

Дотримуючись цих параметрів --- перевірених нашими 20 роками промислових випробувань --- ви гарантуєте термін служби драйвера, який відповідає вашому світлодіодному масиву, зазвичай понад 50 000 годин роботи L70.
