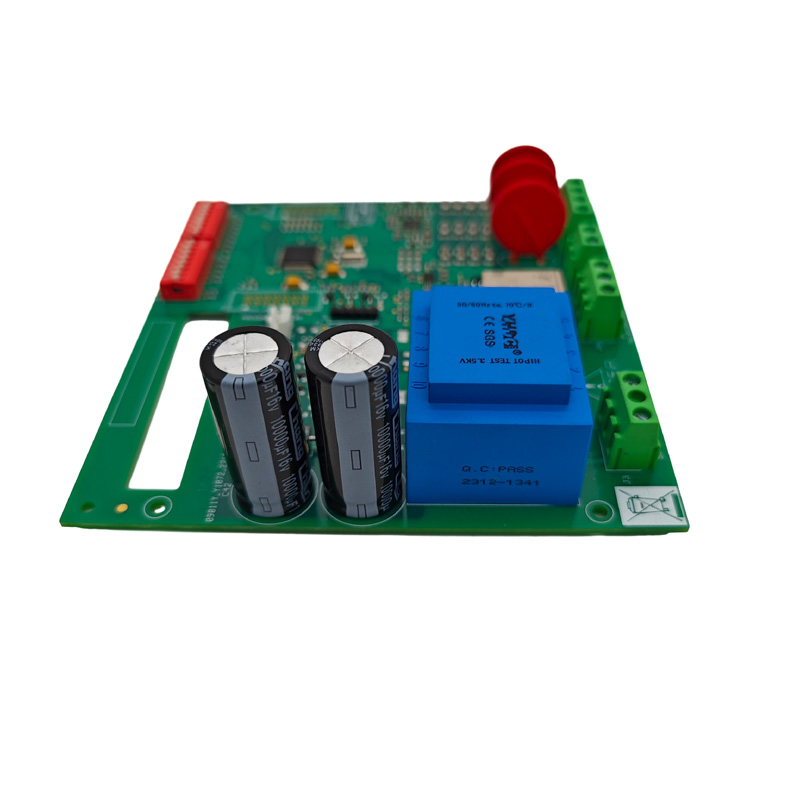

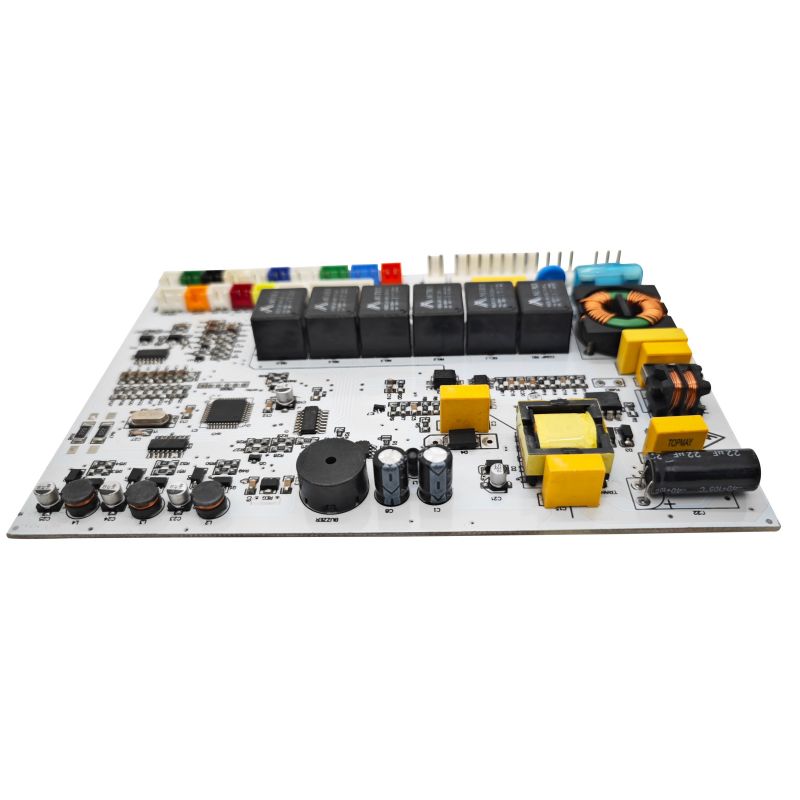

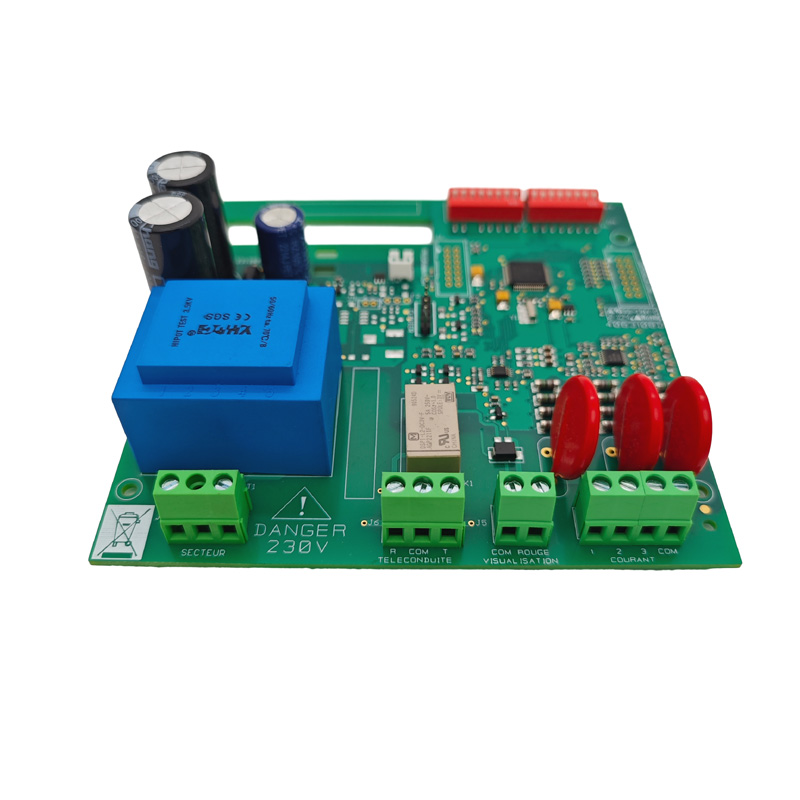

Рибальські сонарні системи (рибошукачі) — це основні електронні системи для морських досліджень і підводних зображень, які в основному використовуються для визначення місцезнаходження рибних косяків, вимірювання глибини води та зображення рельєфу морського дна. Як професійний універсальний виробник PCBA, що спеціалізується на рибальських сонарних системах, ми надаємо комплексні послуги, починаючи від розробки рішення, виготовлення друкованої плати та монтажу SMT до остаточного складання блоку та функціонального тестування.

Надіслати запит

Опис продукту

Риболовна сонарна система (рибошукач) є основним електронним компонентом морського обладнання для виявлення, який широко використовується під час любительського рибальства, комерційного рибальства та підводного дослідження. Як професійний постачальник послуг з виробництва PCBA, ми пропонуємо комплексні рішення від проектування до складання готового продукту, забезпечуючи надійну роботу в суворих морських умовах, що характеризуються сольовими бризками, високою вологістю та екстремальними коливаннями температури.

Дві основні збірки рибальського сонара PCBA

Сонарна система складається з двох електронних блоків, кожен з яких має різні вимоги до PCBA:

PCBA дисплея/процесора

  • Обробка сигналу гідролокатора – перетворення зворотного відлуння в цифрові зображення

  • Інтеграція GPS-навігації – поєднання даних про місцезнаходження з показаннями сонара

  • Керування дисплеєм – керування виходом на РК-дисплей або сенсорний екран

  • Взаємодія з інтерфейсом користувача – кнопка читання або сенсорне введення

Перетворювач PCBA

  1. Генерація імпульсів – створення спалахів високої напруги (±40 В до ±100 В) на частотах сонара
  2. Ехо-прийом – посилення та кондиціонування слабких зворотних сигналів (діапазон мікровольт)

  3. Перемикання передачі/отримання – швидке перемикання між режимами передачі та отримання

  4. Узгодження імпедансу – узгодження характеристик кабелю та перетворювача

Сучасна виробнича тенденція: висококласні рибальські перетворювачі тепер використовують технологію SMT, з машинами підбору та розміщення, які встановлюють п’єзоелектричні елементи безпосередньо на PCBA, замінюючи ручне позиціонування керамічних кристалів для підвищення точності та зниження вартості.

Основні технічні характеристики

Параметр Мілководдя (0-200 футів) Глибока вода (200-1000 футів+)
Типова частота 200 кГц 50 кГц або 38 кГц
Довжина хвилі/роздільна здатність Коротший = більша деталізація Довше = більша глибина проникнення
Потужність передачі 1 кВт 4 кВт (комерційний клас)
Напруга передачі ±40В до ±60В ±80В до ±100В

Доступні конфігурації

  • Одна частота, один промінь: 38 кГц, 50 кГц, 200 кГц при 1 кВт

  • Подвійна частота, один промінь: 38/200 кГц або 50/200 кГц (загальний для риболовлі)

  • Висока потужність: глибоководна промислова конфігурація 4 кВт

Фізичні характеристики PCBA

Параметр Дисплей/процесор Збірка перетворювача
Матеріал дошки FR4 (стандарт) High-Tg FR4 або гнучка друкована плата
Кількість шарів 4-8 шарів 2-4 шари
Вага міді 1-2 унції (сигнал), 2 унції (живлення) мінімум 2 унції (імпульси сильного струму)
Оздоблення поверхні ENIG або OSP ENIG (корозійна стійкість)
Робоча температура від -20°C до +70°C від -40°C до +85°C
Конформне покриття Рекомендовано Обов’язковий (морське середовище)

Шість важливих міркувань дизайну

1. Цілісність сигналу – забезпечення точності виявлення

Частоти сонара коливаються від 50 кГц до понад 900 кГц. Компонування PCBA безпосередньо впливає на дальність виявлення та точність:

  • Сліди з контрольованим опором: 50 Ом або 75 Ом, типові для кабелів перетворювача

  • Відповідні довжини трас: для перетворювачів із фазованою решіткою всі траси елементів повинні мати однакову електричну довжину

  • Охоронні кільця: оточують чутливі аналогові входи заземленими проводами для придушення шуму

  • Окреме аналогове/цифрове заземлення: підключіть до однієї зіркової точки поблизу входу живлення

2. Захист від вологи – фактор надійності №1

Морське середовище піддає PCBA впливу соляних бризок, конденсату та прямого занурення. Конформне покриття не підлягає обговоренню:

Тип покриття Найкраще для плюси мінуси
Акрил (AR) Загальне морське використання Легко наноситься, підлягає переробці Помірна хімічна стійкість
Силікон (SR) Екстремальні коливання температури Гнучкий широкий діапазон температур (від -55°C до +200°C) Важко видалити
Уретан (UR) Тривале занурення у морську воду Чудова хімічна/сольова стійкість Важко переробити

Цілі рейтингу IP:

  • Дисплей: мінімум IP65 (пилонепроникний, стійкий до бризок води)

  • Збірка датчика: IP68 мінімум (захист від занурення до 1 м+)

3. Перемикання передавання/прийому (T/R) – захист чутливого приймача

Сонарний перетворювач не може одночасно передавати та приймати. PCBA має включати перемикач T/R, який захищає чутливий малошумний підсилювач (LNA) від високовольтного імпульсу передачі:

  • Трирівневий захист: схема переривника + обмеження напруги + послідовний опір

  • Час відгуку: <10 мкс (глибина 1 фут на мілководді = 2 мкс в обидві сторони)

  • Ступінь захисту приймача: витримує пікові напруги ±100 В на вході ±5 В

4. Конструкція підсилювача потужності

Підсилює сигнал логічного рівня мікроконтролера (5 В) до напруги, необхідної для керування перетворювачем:

етап Введення Вихід посилення
Осцилятор Імпульс запуску MCU 200 кГц, сплеск 500 мкс при 5 В N/A
Драйвер MOSFET Логіка 5В Привід воріт 12В ~2x
Потужність MOSFET Перемикання 12В ±40 В до ±60 В синусоїда (H-міст) ~8x

5. Ланцюг приймача – посилення та фільтрація

Зворотні відлуння надзвичайно слабкі (мілівольти або мікровольти). Ланцюг приймача вимагає високого посилення з низьким рівнем шуму:

етап функція Типове посилення
Чоппер (захист T/R) Відключається під час передачі Н/Д (прохідний)
Малошумний підсилювач (LNA) Підсилення першого ступеня (найнижчий рівень шуму) 20-40 дБ
Смуговий фільтр Усуває позасмуговий шум (200 кГц ±10 кГц) -3 дБ на зрізі
Вторинний підсилювач Передає сигнал в діапазон АЦП 20-40 дБ
Піковий детектор Перетворює радіочастотну огинаючу в постійний струм для визначення діапазону N/A

6. Конструкція джерела живлення

Генерує кілька чистих ліній напруги від одного входу морської батареї 12 В:

Залізниця поточний Толерантність до пульсацій Використовується для
500 мА-2А <50 мВ MCU, логіка, дисплей
3,3 В 100 мА-500 мА <30 мВ DSP, ADC, прецизійний аналог
±12В до ±15В 100 мА-500 мА <100 мВ ОУ, МШУ
±40В до ±100В 1А-5А (імпульсний) N/A Підсилювач потужності (лише передача)

Рекомендація: Використовуйте окремі комутаційні регулятори для цифрових і аналогових шин. Використовуйте LDO після перемикання перетворювачів для найчистішого живлення ланцюга приймача.

Правила надійності компонування PCBA

правило Ключові моменти
Окремі секції ВН і НН Розмістіть підсилювач потужності на одному краю, отримайте схему на протилежному краю; мінімальний шлях витоку 3 мм між ±100 В та 5 В слідами
Захист чутливих аналогових входів Огородіть вхідну трасу LNA із заземленою мідною заливкою; додайте заземлені отвори кожні 5 мм; зберігайте вхідну трасу якомога коротшою
Зшийте заземлені площини з переходами Перехідні отвори 0,3 мм на відстані 5 мм, що з’єднує верхню та нижню площини заземлення; зменшує опір землі та запобігає відскоку землі
Об’ємна ємність біля підсилювача потужності Розмістіть конденсатор з низьким ESR від 1000 мкФ до 4700 мкФ на вході живлення підсилювача потужності; запобігає падінню напруги під час передачі
Термоуправління для Power Stage Використовуйте 2-3 унції міді для слідів живлення; додайте мінімум 9 теплових отворів на MOSFET майданчик

Інструкція з вибору матеріалу

Тип компонента Рекомендовано Уникайте Причина
Основа PCB High-Tg FR4 (Tg≥170°C) або PTFE Стандарт FR4 (Tg 130°C) Висока потужність і коливання морської температури
Оздоблення поверхні ENIG (золото) HASL Стійкість до корозії
Паяльна маска LPI з УФ-флуоресцентним індикатором Стандартний матовий Перевірка покриття покриття
Конформне покриття Акрил або силікон Жодного Захист солоної води
Роз'єми Герметичний (IP67+) Незапечатані заголовки Попадання вологи

Вимоги до виробничих випробувань

Тестовий елемент метод Критерії «склав/не склав».
Внутрішньосхемний тест (ICT) Автоматизоване пристосування зонда Всі компоненти присутні, правильні значення
Тест перемикання T/R Застосуйте імпульс передачі, виміряйте вихід МШУ Вихід LNA <100 мВ під час передачі
Рівень шуму приймача Закрийте вхід 50 Ом, виміряйте показання АЦП Шум <3 LSB (типово 10 біт)
Точність діапазону Тестовий танк з відомою метою на відстані 10 футів Похибка діапазону <3%
Стійкість до вологи 85% RH протягом 48 годин, живлення Ні корозії, ні погіршення сигналу

Екологічна кваліфікація (стандарт комерційної продукції)

Тест Стандартний Тривалість/Цикли
Термічний цикл від -20°C до +60°C 50 циклів
вібрація Профіль вібрації суднового двигуна 2 години на вісь
Соляний спрей 5% NaCl, 35°C 48 годин
Вологість 95% RH, 40°C 48 годин

поширені запитання

Q1: Жорстка FR4 або гнучка друкована плата для монтажу перетворювача?

Обидва життєздатні; вибір впливає на продуктивність і надійність:

  • Жорсткий FR4: найкращий для простих одноелементних перетворювачів низькочастотних (50-83 кГц) конструкцій. Нижча вартість, легше виготовлення, але не може відповідати вигнутим формам корпусу.

  • Гнучка друкована плата: найкраще підходить для фазованих решіток, високочастотних (200 кГц+), вигнутих корпусів. Відповідає складним формам, зменшує розмір корпусу, але вища вартість.

Тенденція в галузі: ехолоти преміум-класу тепер використовують гнучкі PCBA з п’єзоелектричними елементами SMT, що дозволяє точно розташувати десятки малих елементів перетворювача у вигнутих або лінійних масивах для формування променя сонара.

Q2: Як захистити попередній підсилювач приймача від імпульсу передачі високої напруги?

Використовуйте трирівневу схему захисту:

  1. Схема перемикача: МОП-транзистори або PIN-діоди, з’єднані послідовно з входом приймача – вимикається під час передачі

  2. Фіксація напруги: постійні діоди Шотткі або стабілітрони фіксуються до ±5 В або ±10 В

  3. Послідовний опір: резистор від 100 Ом до 1 кОм між перемикачем T/R і входом LNA обмежує струм під час несправності

Q3: Що спричиняє переривчасті сигнали гідролокатора чи відлуння-привиди?

Часто можна простежити за дефектами конструкції PCBA або збірки:

  1. Потрапляння вологи в роз’єм → З’єднайте роз’єм, використовуйте герметичні роз’єми
  2. Тріснуті паяні з’єднання на елементах SMT → Використовуйте гнучку друковану плату, додайте епоксидну заливку

  3. Недостатня розв’язка на шинах живлення → Додайте об’ємний конденсатор 1000 мкФ, окрема розв’язка 100 мкФ+100 нФ для шини LNA

  4. Погане налаштування смугового фільтра → Використовуйте компоненти з допуском 1%, перевірте за допомогою аналізатора мережі

Чому обирають нас – точність, що відповідає вимогам PCBA для рибальського сонара

Ми створили наші можливості спеціально для вирішення унікальних завдань виробництва морської електроніки:

1. Зрілі процеси захисту від вологи

Корозія сольових бризок і проникнення вологи є основними проблемами в морському середовищі. Ми пропонуємо варіанти акрилового, силіконового та уретанового покриття з вибірковим напиленням (точне уникнення зон роз’ємів) і УФ-флуоресцентним індикатором для легкого огляду – відповідно до вимог захисту IP68 для вузлів перетворювача.

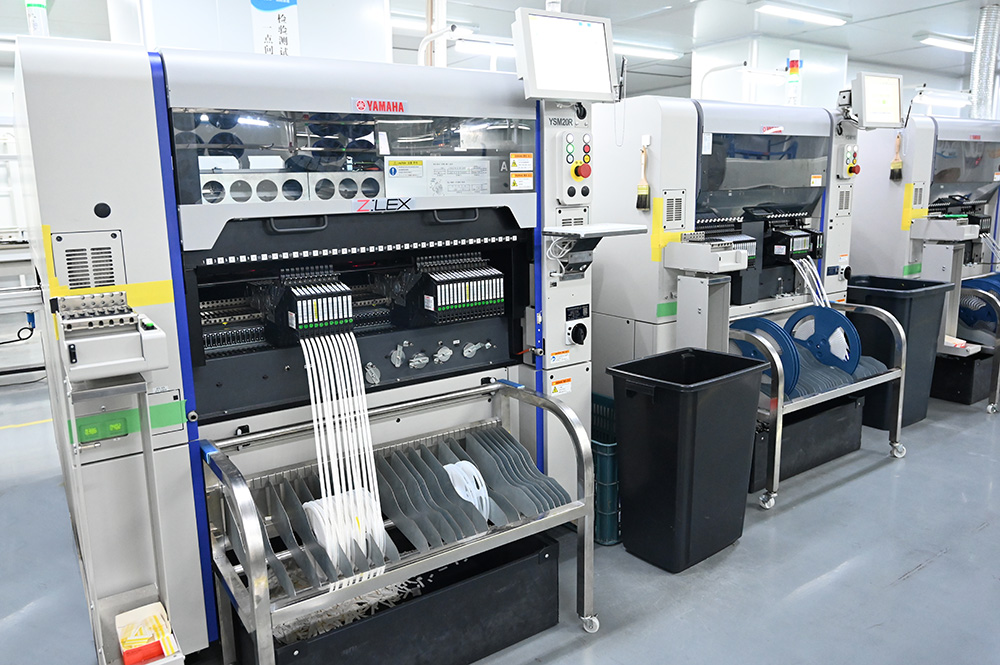

High Speed Yamaha SMT Machine
