Датчик PCBA

Sensor PCBA є однією з основних лінійок продуктів постачальника Unixplore Electronics. За підтримки команди з 20 професійних інженерів-дослідників ми спеціалізуємося на застосуванні технології HDI до друкованих плат датчиків. Ми можемо налаштувати компонування друкованої плати та рішення для складання на основі функцій, розміру та вимог до продуктивності різних датчиків, допомагаючи нашим клієнтам досягти мініатюризації, високої точності та тривалої стабільної роботи своїх сенсорних продуктів.

Надіслати запит

Опис продукту

Датчик PCBA, або сенсорна друкована плата, є «основним центром керування» різними датчиками. Він виконує функції отримання, перетворення, передачі та обробки сигналу шляхом точної збірки електронних компонентів, таких як сенсорні мікросхеми, конденсатори, резистори та роз’єми, на спеціалізованій платі друкованої плати.

Unixplore ElectronicS' Sensor PCBA розроблено та виготовлено за технологією HDI (High-Density Interconnect). На відміну від традиційних друкованих плат, він значно покращує інтеграцію та використання простору друкованої плати завдяки мікропереходним отворам, глухим і захованим переходам, тонкій ширині ліній і інтервалу, а також технології переходу в колодці. Це робить його особливо придатним для додатків, які вимагають невеликих розмірів, високої точності та високої надійності, таких як датчики тиску в автомобільних шинах, промислові датчики температури та вологості, сенсорні датчики побутової техніки та медичні датчики кисню в крові.

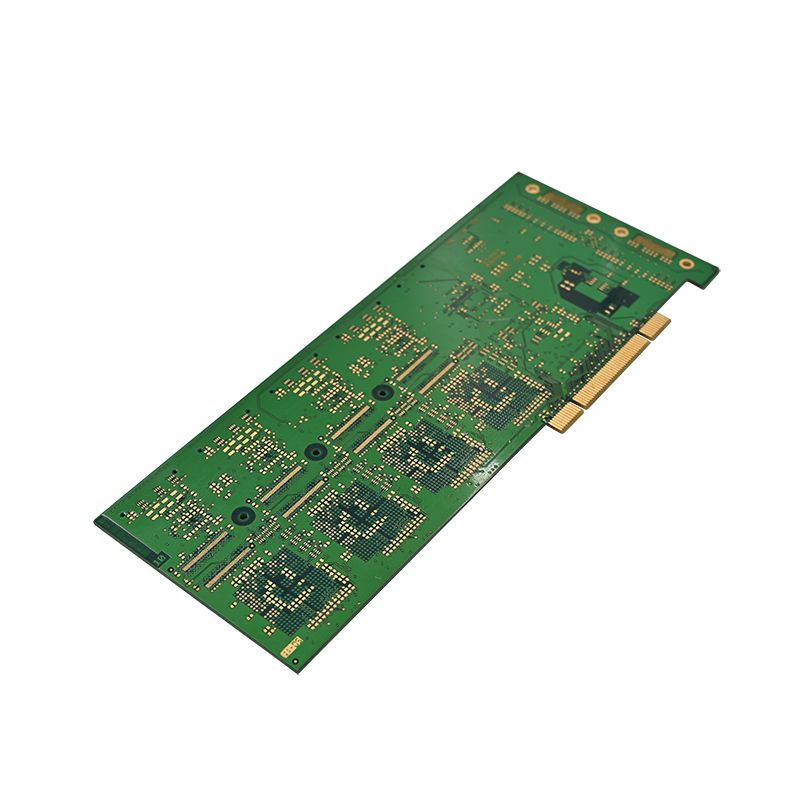

Sensor PCBA

Основна технологія:

Щоб забезпечити ефективність і надійність PCBA сенсора, ми суворо дотримуємося специфікацій технології HDI. Від планування рішення до виробництва, кожен крок зосереджений на «адаптації до потреб датчика та оптимізації якості сигналу». Основні моменти процесу такі:

1. Індивідуальний аналіз вимог: точна відповідність параметрів датчика

На початковому етапі проектування наша команда інженерів інтенсивно спілкується з клієнтами, щоб уточнити функціональні вимоги датчика, обмеження розміру, робоче середовище, частоту сигналу та інші основні параметри. Це формує основу для визначення кількості шарів, матеріалів і маршруту технологічного процесу датчика PCBA, уникаючи надмірного дизайну або недостатньої продуктивності.

2. Дизайн багатошарової плати: досягнення мініатюризації та високої інтеграції

Використовуючи 4-12-шарову структуру багатошарової плати HDI, сліпі та заховані переходи замінюють традиційні наскрізні отвори, зменшуючи простір, який займає друкована плата, і оптимізує компонування схеми, щоб вирішити проблеми з підключенням компонентів з високою щільністю. Ця конструкція дозволяє зменшити обсяг PCBA на 30%-50%, ідеально адаптуючись до мініатюрних сенсорних продуктів.

3. Тонка ширина лінії та інтервал + технологія Via-in-Pad: покращення використання простору

Ширина лінії та відстань можуть досягати 3mil/3mil, що відповідає вимогам до зварювання та проводки компонентів високої щільності;

Технологія Via-in-Pad використовується для проектування переходів безпосередньо під контактними площадками компонентів, що значно економить місце на друкованій платі та зменшує шляхи передачі сигналу, таким чином покращуючи цілісність сигналу.

4. Вибір високоякісних матеріалів підкладки: балансування сигналу та теплові характеристики

На основі сценарію застосуванняДатчик PCBA, високоякісні матеріали підкладки, такі як FR-4 (для звичайних застосувань), високочастотні ламінати Rogers (для високочастотних датчиків) і алюмінієві підкладки (для високих вимог до розсіювання тепла) вибираються, щоб гарантувати, що друкована плата має хорошу цілісність сигналу, термостійкість і механічну міцність, і може працювати в широкому діапазоні температур від -40 ℃ до 125 ℃.

5. Оптимізація живлення та заземлення: Зменшення електромагнітних перешкод

Повні шари живлення та заземлення розроблені в багатошаровій системі плат, щоб утворити екрануючий шар, ефективно зменшуючи шум живлення та електромагнітні перешкоди (EMC), гарантуючи, що сигнали, зібрані датчиком, не перешкоджають, і покращують точність вимірювань датчика PCBA.

6. Проектування теплового менеджменту: вирішення проблем розсіювання тепла

Для високопотужних компонентів датчика теплові отвори та мідні площини заземлення розроблені на друкованій платі для швидкого розсіювання тепла, що виділяється компонентами, запобігаючи погіршенню продуктивності або скороченню терміну служби через високі температури.

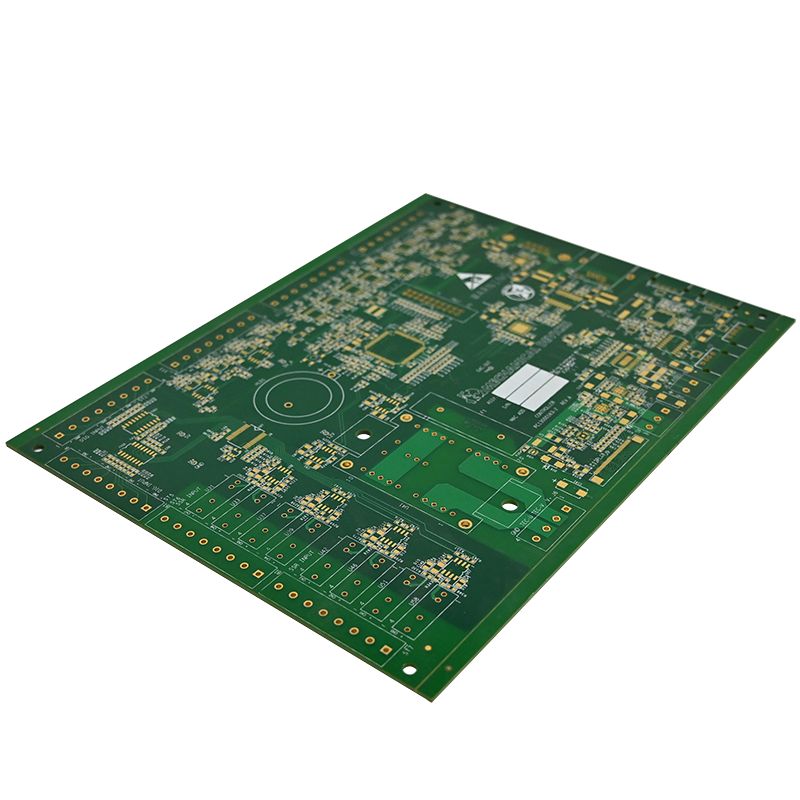

Sensor PCBA


Параметр Стандартна специфікація Діапазон налаштування
Бренд UNIXPLORE Підтримка логотипу бренду OEM
Назва продукту Датчик PCBA -
Технологія PCB HDI (High-Density Interconnect) 1-2 шари HDI, Microvia
Шари друкованих плат 4 шари (стандарт) 2-12 шарів
Матеріал підкладки FR-4 (TG135/TG170) Rogers, Aluminium Base, PI
Ширина лінії та відстань 3mil / 3mil 2mil / 2mil ~ 8mil / 8mil
Через тип Сліпі/закопані отвори, Via-in-Pad Перехідні отвори (додатково)
Паяльна маска Зелений (стандарт) Чорний, білий, синій, червоний
Оздоблення поверхні ENIG (стандарт) HASL, OSP, Immersion Tin/Silver
Робоча температура -40°C ~ 85°C -40°C ~ 125°C (Широка температура)
Атестація ISO9001:2015, IPC-610E, RoHS, REACH UL (необов'язково)
Процес складання SMT + DIP (стандарт) Лише SMT / Лише DIP
MOQ 1 PCS (без MOQ) -

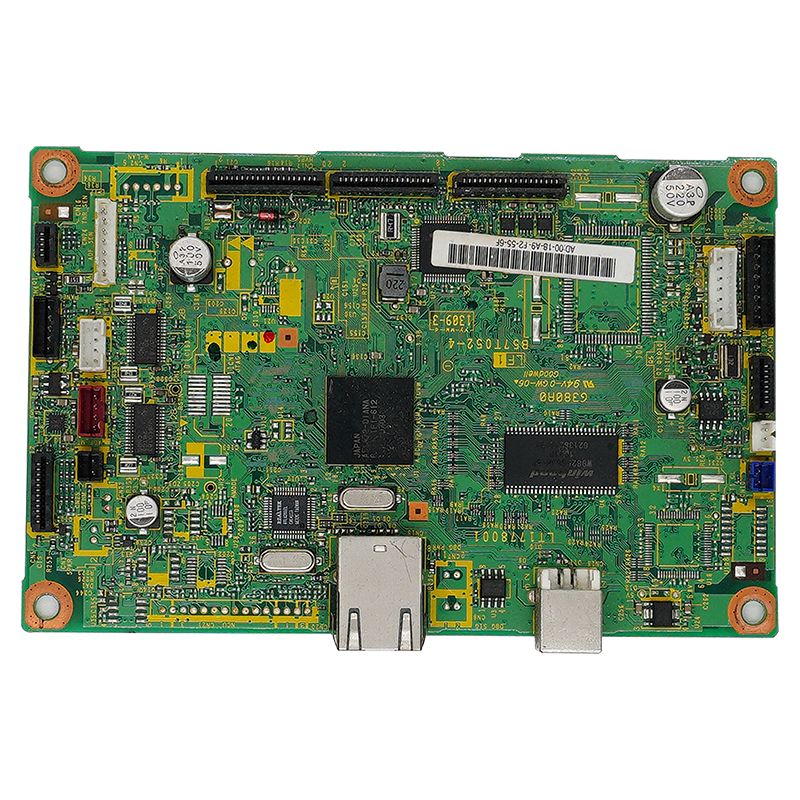

Sensor PCBA


Виробництво та контроль якості: наскрізна гарантія якості UNIXPLORE

PCBA датчика, як основний компонент датчика, безпосередньо визначає стабільність продукту. UNIXPLORE створив комплексну систему контролю якості від «закупівлі сировини до постачання готової продукції», щоб гарантувати, що кожен датчикPCBAвідповідає вимогам замовника:

1. Закупівля сировини: Гарантія справжньої продукції, можливість її відстеження

Ми встановили довгострокові партнерські відносини з всесвітньо відомими постачальниками компонентів (такими як TI, ST та Infineon). Усі компоненти купуються через законні канали з наданням оригінальних заводських гарантійних сертифікатів і кодів відстеження матеріалів для усунення підроблених і неякісних продуктів.

2. Виробниче обладнання: високоточна автоматизована виробнича лінія

Оснащений сучасним обладнанням, таким як високошвидкісні верстати для монтажу SMT Yamaha, 10-зонні печі для паяння оплавленням і повністю автоматичні прилади перевірки AOI, ми досягаємо автоматизації розміщення компонентів, паяння та тестування. Точність розміщення може досягати ±0,02 мм, що забезпечує якість зварювання.

3. Потрійне тестування: забезпечення стабільної роботи

Кожен PCBA проходить такі випробування перед тим, як залишити завод:

Електричні випробування: тестування літаючим зондом / тестування цвяхів для виявлення електричних несправностей, таких як розрив і коротке замикання;

Функціональне тестування: імітація фактичного робочого середовища для перевірки ефективності отримання та передачі сигналу датчика;

Випробування на надійність: випробування на старіння при високих і низьких температурах, випробування на вібрацію та випробування на сольовий туман, щоб переконатися, що продукт адаптований до жорстких умов.

4. Виробнича потужність: задоволення різноманітних потреб у замовленні

В даний час наша річна виробнича потужність досягає 1,5 мільйона PCBA і 150 000 готових виробів. Незалежно від того, чи йдеться про дрібносерійні замовлення зразків чи замовлення великого серійного виробництва, ми можемо виконати поставку вчасно.
