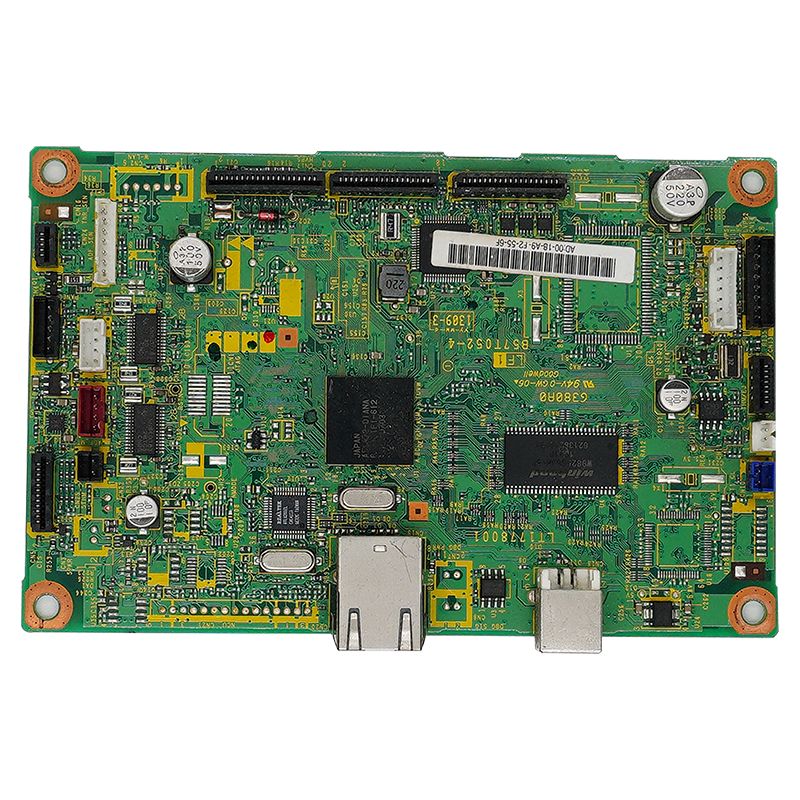

Паяльний робот PCBA

Основні технічні характеристики

1. Розширений контроль руху

Інверсна кінематична інтеграція: використовує методи параметрів D-H для безперебійного відображення між змінними суглобів і позами кінцевого ефектора.

Плавне планування траєкторії: розширені алгоритми інтерполяції оптимізують криві швидкості, забезпечуючи плавні переходи в гофрованих або сегментованих зварних швах, уникаючи сингулярностей.

Багатоосьова співпраця: підтримує синхронізоване керування декількома з’єднаннями для складних зварювальних шляхів із похибкою контролю в межах ±0,05 мм.

2. Адаптація процесу зварювання

Налаштування параметрів у режимі реального часу: динамічно регулює швидкість подачі дроту, струм і напругу на основі сигналів зворотного зв’язку дуги.

Сегментована оптимізація траєкторії: спеціальна обробка перехідних секцій у гофрованих зварних швах для забезпечення консистенції валика та цілісності з’єднання.

3. Надійність промислового рівня

Архітектура захисту від перешкод: спеціальна схема для ізоляції потужного зварювального шуму від чутливих логічних схем.

Протоколи зв’язку: готові до використання інтерфейси для інтеграції EtherCAT, Profinet і ПЛК.

Досконалість виробництва

Як спроектувати PCBA паяльного робота

Розробка високопродуктивного паяльного робота PCBA вимагає комплексного розгляду багатьох аспектів, від планування архітектури системи до виробництва апаратного забезпечення, контролю програмного забезпечення та остаточної перевірки. Нижче описано ключові моменти конструкції, щоб гарантувати, що продукт відповідає суворим вимогам сценаріїв промислового зварювання.

1. Архітектура системи та функціональне планування

Паяльний робот PCBA повинен досягти бездоганної інтеграції кількох функціональних модулів, що охоплюють керування рухом, керування зварювальним живленням, інтерфейси датчиків і модулі зв’язку, щоб сформувати стабільну та ефективну систему керування.

Секція керування рухом: підтримує спільне багатоосьове планування траєкторії (наприклад, керування 4 DOF у декартовій системі координат) і перетворює шлях кінцевого ефектора зварювального пальника в команди кута з’єднання за допомогою алгоритму зворотної кінематики, забезпечуючи точність траєкторії зварювання.

Розділ процесу зварювання: він може регулювати параметри зварювання в реальному часі відповідно до різних зварювальних матеріалів і типів з’єднань. Наприклад, у гофрованих зварних швах застосовується сегментований контроль (наприклад, перехідні секції, що з’єднують прямі секції), щоб уникнути дефектів зварювання та забезпечити стабільність зварювання.

Інтерфейс зв’язку: резервує інтерфейси зв’язку промислового рівня, такі як EtherCAT або Profinet, які можуть реалізовувати ефективну взаємодію даних з комп’ютерами або ПЛК верхнього рівня, сприяючи інтегрованому контролю всієї виробничої лінії.

2. Розробка обладнання та виготовлення PCBA

Взявши за основу PCBA, конструкція апаратного забезпечення дотримується принципів високої надійності, стійкості до перешкод і високої точності, а також суворо контролює кожну ланку виробничого процесу для забезпечення якості продукції.

Етап проектування друкованої плати: Проведіть перевірку раціональності компонування схеми за допомогою технології моделювання, зосереджуючись на контролі точності схеми (похибка в межах ±0,05 мм) і надійності міжшарового з’єднання, щоб уникнути перешкод сигналу.

Вибір компонентів: усі ключові компоненти (такі як мікроконтролери, чіпи драйверів живлення) використовують продукти промислового рівня та проходять сувору перевірку постачальників і перевірку вхідних матеріалів для забезпечення стабільної роботи в суворих промислових умовах.

Виробничий процес: Весь процес включає підготовку матеріалу (похибка розміру в межах ±0,1 мм), лазерне свердління (точність мікроотворів менше 0,2 мм), міднення, фотохімічне травлення, друк паяльної маски тощо для забезпечення цілісності схеми та адаптації до навколишнього середовища.

Процес пайки: комбінуйте розміщення SMT (наприклад, високоточні компоненти 0402/0201) із вставкою DIP (для пристроїв високої потужності) і використовуйте технології пайки оплавленням і пайки хвилею для забезпечення надійності з’єднання компонентів; нарешті, видаліть залишковий флюс шляхом очищення, щоб покращити стабільність продукту.

3. Програмний контроль та реалізація алгоритму

Програмна система паяльного робота PCBA реалізує глибоку інтеграцію керування рухом і процесом зварювання та використовує високопродуктивні алгоритми для забезпечення точності та ефективності зварювання.

Рішення інверсної кінематики: використовуйте метод параметрів D-H для встановлення зв’язку відображення між змінними з’єднання та положенням кінцевого ефектора та обробіть зварювальний шлях сегментами (наприклад, перехідними сегментами та прямими сегментами гофрованих швів), щоб забезпечити безперервність і плавність руху.

Алгоритм планування траєкторії: створюйте плавні траєкторії руху суглобів, уникайте особливих точок у процесі руху та оптимізуйте криву швидкості за допомогою алгоритму інтерполяції, щоб зменшити помилки зварювання, викликані мутацією руху.

Регулювання параметрів у режимі реального часу: на основі сигналів зворотного зв’язку (таких як напруга дуги, форма хвилі струму) динамічно регулюйте швидкість подачі дроту та зварювальний струм для адаптації до змін умов зварювання та забезпечення стабільної якості зварювання.

Про UNIXPLORE: ваш надійний партнер PCBA

Наша історія

Заснована в 2011 році компанія Unixplore Electronics Co., Ltd зосереджується на наданні комплексних послуг з виробництва електроніки під ключ, охоплюючи проектування та виготовлення друкованих плат і друкованих плат, закупівлю деталей, складання SMT і DIP, програмування, функціональне тестування, конформне покриття, збірку коробок, збірку джгутів і кабелів, збірку готової продукції, пакування тощо. Наша продукція широко використовується в побуті. побутова техніка, автомобільна промисловість, системи безпеки, побутова електроніка, промисловий контроль, медичне обладнання, охорона здоров’я, розумний дім, військова, авіаційна та інші галузі.

Поля застосування

Побутова техніка · Промисловий контроль · Автомобіль · Побутова електроніка · Медичне обладнання · Система безпеки · Охорона здоров’я · Світлодіодне освітлення

Потужність нашої фабрики

Виробнича потужність: річна виробнича потужність становить понад 1 500 000 PCBA і 150 000 комплектів готової продукції, що може задовольнити потреби як великих, так і дрібних замовлень.

Концепція співпраці: прагнення до встановлення довгострокових конструктивних відносин співпраці з глобальними клієнтами, зосереджуючись на покращенні якості та оптимізації витрат, і дотримуючись принципу «найкраща якість, швидша доставка, нижча вартість, відсутність ризиків».

Гнучкість замовлень: приймайте замовлення невеликої кількості, без обмежень MOQ і повністю підтримуйте індивідуальні потреби клієнтів.

Наш сертифікат

Наша діяльність сертифікована за стандартом ISO 9001:2015 і IPC-610E, суворо впроваджуючи міжнародну систему управління якістю, щоб гарантувати, що кожен продукт відповідає стандартам високої якості.

Виробниче обладнання

У нас є власна фабрика площею понад 3000 квадратних метрів, оснащена професійним виробничим і випробувальним обладнанням, щоб забезпечити надійну підтримку якості продукції:

Команда R&D: 20 професійних інженерів R&D, які надають технічну підтримку для індивідуального дизайну та оптимізації продукту.

Виробничі лінії: 6 виробничих ліній SMT, 4 лінії складання DIP, 2 лінії складання готової продукції, реалізуючи ефективне та автоматизоване виробництво.

Обладнання для випробувань: 2 кімнати для випробувань на старіння, 2 кімнати для випробувань при високих і низьких температурах, а також різноманітні вдосконалені інструменти для тестування, які можуть проводити різні тести стабільності, надійності та функціональності PCBA.

Ключове обладнання: високошвидкісний верстат Yamaha SMT, паяльний апарат оплавленням з 10 температурними зонами, паяльний апарат оплавленням з 9 температурними зонами тощо, що забезпечує точність і ефективність виробництва.

Запрошення до співпраці

Ми щиро вітаємо ваші ODM/OEM PCBA та замовлення готових електронних продуктів. Незалежно від того, чи є у вас індивідуальні проекти зі складання електроніки чи вам потрібні професійні послуги з виробництва друкованих плат, зв’яжіться з нами сьогодні, і ми запропонуємо вам високоякісні, ефективні та рентабельні рішення.
