Що таке пайка азотним оплавленням і навіщо це робити?
Оплавлення азотом замінює стандартне повітря в печі на 99,9% чистий N₂. Відсутність кисню запобігає утворенню оксидів на паяльній пасті та на проводах компонентів.
Порівняння процесів
ПараметрСтандартне охолодження повітря Оточення азоту (N₂)Різниця Рівень кисню20,9%< 1000 ppm (0,1%)200× менше O₂Кут змочування25--35°10--15°2× кращий змочуванняПорожнечі в термічних прокладках15--25% площі5--10% площі50--70% зменшенняГоловна подушка дефекти0,5--2%< 0,05%На 10 разів меншеКуляння припоюВидимоНемаєЧистіші плати

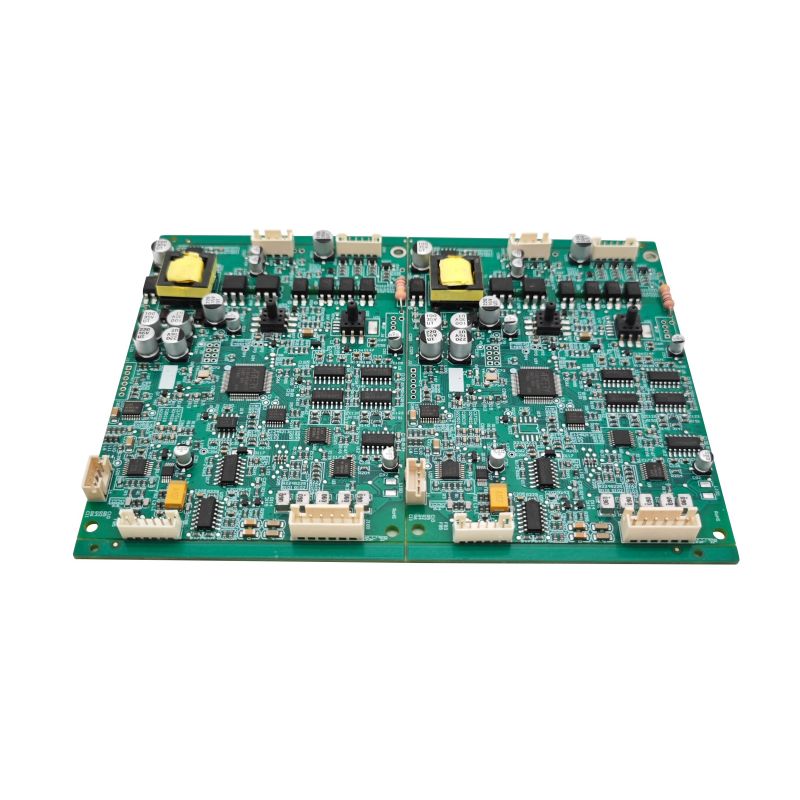

Проблема окислення на промислових роботах PCBA
Промисловий робот PCBA часто використовує великі термопрокладки (відкрита мідь) під МОП-транзисторами, драйверами затворів і мікросхемами керування живленням. Ці прокладки швидко окислюються під час оплавлення повітрям, запобігаючи повному зволоженню припою. Результатом є порожнечі, які затримують тепло та викликають польові збої після 1000+ годин роботи.
Де оплавлення азоту забезпечує чітку цінність
Не кожен промисловий робот PCBA має однакові переваги. Азот має сенс у конкретних сценаріях.
Великі мідні ділянки та важкі компоненти
Особливості плати. Ризик переплавлення повітря. Перевага азоту. Теплова прокладка 10 × 10 мм> 30% порожнеч, гарячих точок < 8% порожнеч, рівномірна. 20+ шарів плати (товстий) Нерівномірне нагрівання між шарами Краща теплопередача через змочування Великі роз’єми (40+ контактів) Дефекти «голова в подушці» 100% утворення з’єднань Модулі IGBT (двигуни роботів) Окислення протягом тривалого часу soakClean поверхні
Реальні дані: У шестиосьовому контролері робота PCBA з 12 силовими МОП-транзисторами на одній платі оплавлення азоту зменшило віддачу поля з 3,2% до 0,4% протягом 24 місяців. Основний вид несправності - порожнечі термопрокладки, що викликають перегрів - знизився на 87%.

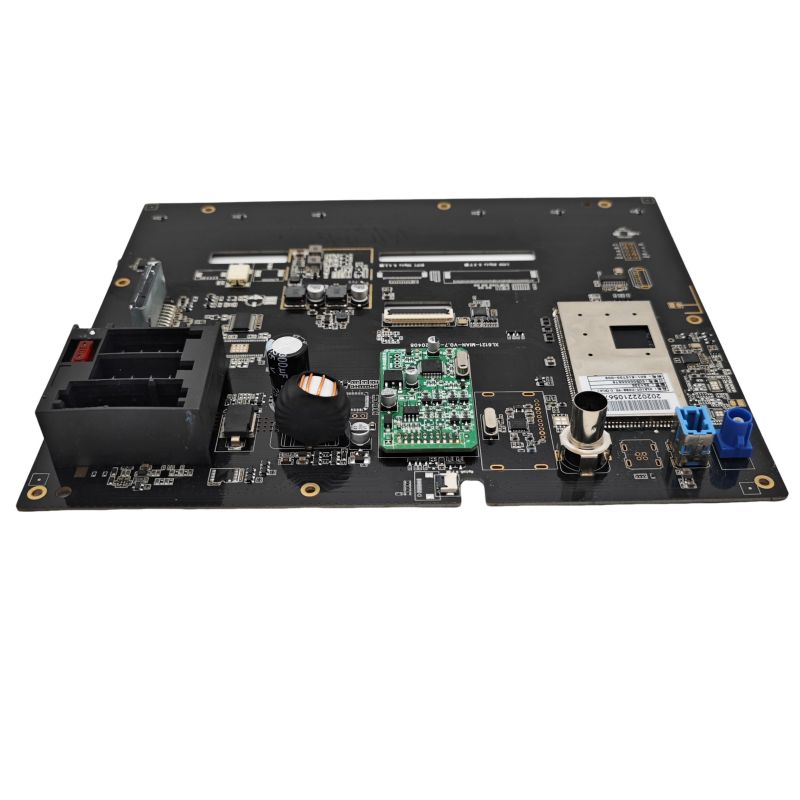

Сліди низької напруги, сильного струму
Промисловий робот PCBA для сервоприводів несе 30--80A на внутрішніх шарах. Порожнечі під струмомірними резисторами (0,5 мОм, корпус 2512) створюють коливання опору, що спотворює показники крутного моменту.
Компонент вимірювання струму Варіація оплавлення повітря Варіація оплавлення азоту 4-термінальний шунт (2512)±8% через спорожнення±1,5%Підвищення температури резистора чутливості15°C5°CДрейф калібрування після 500 циклів12%2%
Там, де повторне оплавлення азоту непотрібне
Азот збільшує вартість (модифікація печі + споживання газу = $0,08--0,12 за PCBA). Не використовуйте його для цих випадків.
Невеликі плити з низькою термічною масою
СценарійАзот не потрібнийОдносторонній, < 50 компонентів. Оплавлення повітря створює < 8% пустот. Усі малі упаковки (0402, QFN 3 × 3) Без великих термічних прокладок. Безсвинцевий SAC305 без чутливих частин. Стандартний потік керує оплавленням повітря. Невеликі обсяги прототипування (< 100 плат) Вартість встановлення не виправдана
Плати з використанням високоактивного флюсу
Деякі флюси без очищення (наприклад, Senju M705-GRN360-K2-V) містять активатори, які ефективно працюють на повітрі до 240°C. Азот не приносить вимірної користі. Перевірте таблицю даних потоку на чутливість до кисню.
Параметри реалізації для промислового робота PCBA
Якщо ви вирішили використовувати азот, застосуйте ці спеціальні параметри.
Профіль печі під азотом
ZoneTemperatureTimeO₂ Ціль Попередній нагрів150--180°C60--90 с < 5000 ppm Замочування 180--210°C60--90 с < 2000 ppm Reflow пік (SAC305)240--250°C30--60 с< 1000 ppm Охолодження - 5°C/с рампа---Немає вимог
Критичний: Зберігайте O₂ нижче 1000 ppm під час піку оплавлення. Понад 1500 частин на мільйон переваги зникають — порожнечі повертаються до рівня оплавлення повітря.
Швидкість потоку та чистота азоту
Параметр Рекомендація Чистота 99,9% мінімум (клас 3,0) Точка роси -40°C або нижче Швидкість потоку 15--25 м³/год (типова 6-зонна піч)
Кошторис: Для типового промислового робота PCBA розміром 100 × 150 мм азот додає 0,10 доларів США за плату при об’ємі 10 000. При обсязі 100 000 вартість падає до 0,04 долара за плату.
Тестування для підтвердження переваг азоту
Перш ніж використовувати азот для свого промислового робота PCBA, виконайте ці два тести.
Порівняння сечовипускань (рентгенівський знімок)
1. Оплавіть 20 дощок на повітрі, 20 дощок в азоті
2. Зніміть кожну дошку під кутом нахилу 0° і 45°
3. Виміряйте порожню площу під найбільшою термічною прокладкою (наприклад, мікросхемою драйвера двигуна)
4. Критерій проходження для обґрунтування азоту: Зменшення пустот > 50% порівняно з повітрям
Випробування на поперечний переріз і зсув
TestAir Reflow Result Nitrogen Target Товщина IMC (інтерметалічний)1--3 мкм нерівномірний2--4 мкм рівномірний Діаметр пустоти> 200 мкм звичайний< 100 мкм рідко Міцність на зсув кулі (0,5 мм BGA)800--1000 gf1100--1300 gf
Поширені запитання – поширені запитання про оплавлення азоту для промислового робота PCBA
Питання 1: Чи покращує оплавлення азотом надійність паяного з’єднання для промислового робота PCBA, що піддається впливу вібрації?
A:Так, але тільки для конкретних механізмів відмови. Промислові роботи відчувають вібрацію 5-50 Grms від серводвигунів і коробок передач. Дві несправності, пов’язані з вібрацією, покращуються за допомогою азоту:
Кіркендалл сечовипускання-- При оплавленні повітря інтерметаліди мідь-олово (IMC) ростуть нерівномірно, утворюючи мікроскопічні пустоти на межі розділу. Під впливом вібрації ці порожнечі зливаються і тріскаються через 5000-10 000 годин. Оплавлення азотом створює однорідний шар IMC (Cu₆Sn₅) без пустот. Випробування на вібрацію (20 Grms, 10--2000 Гц, 100 годин) показали, що азотні з’єднання живуть у 3 рази довше.
Втома припою поблизу важких компонентів-- Великі трансформатори (15 × 15 мм) на промислових роботах PCBA зазнають різного теплового розширення під час розігріву робота (від 25°C до 85°C). При оплавленні повітря порожнечі зосереджуються під кутами компонентів, де напруга є найвищою. Ці порожнечі діють як місця виникнення тріщин. За допомогою азоту з’єднання без пустот рівномірно розподіляють навантаження.
Кількісне поліпшення-- Тестування прискореного ресурсу (термічний удар від -40°C до +125°C, 1000 циклів + одночасна вібрація) показує:
- З'єднання повітряного оплавлення: 12% мають тріщини або несправність
- З'єднання оплавлення азотом: 1,5% тріщин
Проте, азот не виправляє погано розроблену геометрію колодки або неправильні отвори трафарету. Завжди спочатку оптимізуйте їх, а потім додайте азот.
Питання 2: Який відсоток пустот прийнятний для ступенів живлення PCBA промислових роботів і чи може азот досягти цього?
A:Для каскадів живлення PCBA промислових роботів (приводи двигунів, IGBT, MOSFET) допустиме утворення пустот залежить від теплового навантаження. Існує три рівні:
Рівень 1 -- Висока потужність (безперервний > 20 A на FET)
Допустима площа пустот: < 5%. Діаметр однієї порожнечі: < 0,2 мм. Це можливо лише за допомогою оплавлення азотом (1000 ppm O₂) і оплавлення під вакуумом (опція). Без азоту типові порожнечі становлять 15--25%.
Рівень 2 -- Середня потужність (10--20 A пік, переривчастий)
Допустима площа пустот: < 10%. Немає жодної пустоти > 0,5 мм. Оплавлення азотом постійно досягає 5--8% пустот. Оплавлення повітря створює 12--18% -- часто незначне, але воно проходить, якщо дозволяє теплове моделювання.
Рівень 3 -- низька потужність (< 5 A, сигнальні мікросхеми)
Допустима площа пустот: < 25%. Порожнечі мають мінімальний термічний вплив. Азот непотрібний. Досить оплавлення повітря.
Чи може азот досягти рівня 1 без вакууму?Ні -- лише азот досягає 5--8% мінімальних пустот через уловлені потокові гази. Для пустот менше 5% (критично для SiC МОП-транзисторів або GaN-пристроїв) потрібне вакуумне оплавлення (видаляє гази після плавлення припою). Азот + вакуум досягає 1--3% пустот.
Протокол тестування для промислового робота PCBA: Виміряйте порожнечі на 10 дошках. Якщо середнє > 15%, додайте азот. Якщо в середньому 8--15% і розсіювання потужності < 2 Вт на компонент, повітря є прийнятним. Якщо потрібно < 8%, вкажіть азот плюс оптимізацію трафарету (перехідні отвори в термопрокладці для вивільнення флюсу).
Q3: Чи можу я перевести мою існуючу піч оплавлення повітря на азот для виробництва промислових роботів PCBA?
A:Так, але з трьома модифікаціями, які не підлягають обговоренню. Багато виробників намагаються частково переобладнати і зазнають невдачі.
Модифікація 1 -- Ущільнення печі
Печі з оплавленням повітря мають щілини на шторах входу/виходу та між зонами. Чистота азоту вимагає надходження кисню < 50 л/хв. встановити:
- Двошарові магнітні штори (замінюють прості ланцюги)
- Контроль позитивного тиску (1--2 мм H₂O в духовці)
- Ущільніть усі панелі доступу високотемпературними силіконовими прокладками
Без герметизації ви споживатимете в 3–5 разів більше азоту (вартість 0,30–0,50 доларів США за дошку) і все одно матимете 5000 частин на мільйон O₂ на піку – це гірше, ніж у правильно налаштованій повітряній печі.
Модифікація 2 -- Система моніторингу кисню
Встановіть два датчики диоксиду цирконію O₂: один у зоні попереднього нагріву, інший у піковій зоні оплавлення. Датчики необхідно калібрувати щомісяця. Багато виробників PCBA промислових роботів пропускають калібрування, а потім дивуються, чому спорожнення повертається.
Модифікація 3 -- Конвеєр і змащення
Стандартні конвеєрні мастила печі випаровуються в азоті (відсутність кисню змінює температуру розкладання). Використовуйте перфторполіефірне (PFPE) мастило. Торгові марки Kester або Klüber. Стандартне мастило забруднює плату та створює кульки припою.
Вартість і терміни перетворення:
- Обладнання: $8,000--$15,000 (ущільнювачі, завіси, датчики, регулятори потоку)
- Монтаж: 2 дні простою
- Постачання азоту: резервуар для рідини або генератор PSA (300--500 $/місяць оренди)
- Період окупності для промислових роботів PCBA обсягом > 50 000/рік: 6--8 місяців (від скорочених переробок і повернень на місці)
Не конвертуватиякщо ваш річний обсяг менше 20 000 плат. Натомість використовуйте контрактного виробника, який уже має оплавлення азоту.
Матриця рішень – чи варто використовувати азот?
ФакторПовітря Reflow Достатньо азоту Рекомендовано Термічні прокладки > 25 мм² Ні Так Компоненти з відкритою мідною основою (QFN, DFN) Ні Так Крок BGA < 0,8 мм Ні Так Робот PCBA працює при температурі навколишнього середовища > 60°C Ні Так Цільова надійність поля < 0,5% відмови на рік Ні Так Безсвинцевий припій (SAC305) з no-clean fluxSometimesДля великих плат Обсяг < 10 000 плат/рік Так Ні (рентабельно)
Остаточна рекомендація
Оплавлення азотом має сенс для промислового робота PCBA, який містить:
- Великі термопрокладки (> 25 мм²)
- BGA або QFN з відкритими матрицями
- Будь-який каскад потужності, що розсіює > 5 Вт на компонент
- Вимоги до надійності < 1% польових відмов протягом 5 років
Азот не має сенсу для простих малопотужних промислових роботів PCBA (інтерфейси датчиків, плати вводу/виводу) з невеликими компонентами та без теплових проблем.
Практичні поради: Проведіть випробування на 100 дошках в азоті. Рентгенівське сечовипускання. Порівняйте з поточними результатами оплавлення повітря. Якщо площа пустот зменшується більш ніж на 50%, внесіть азот. Якщо зменшення менш ніж на 30%, справжньою проблемою є ваш флюс або дизайн трафарету — спочатку виправте їх.
